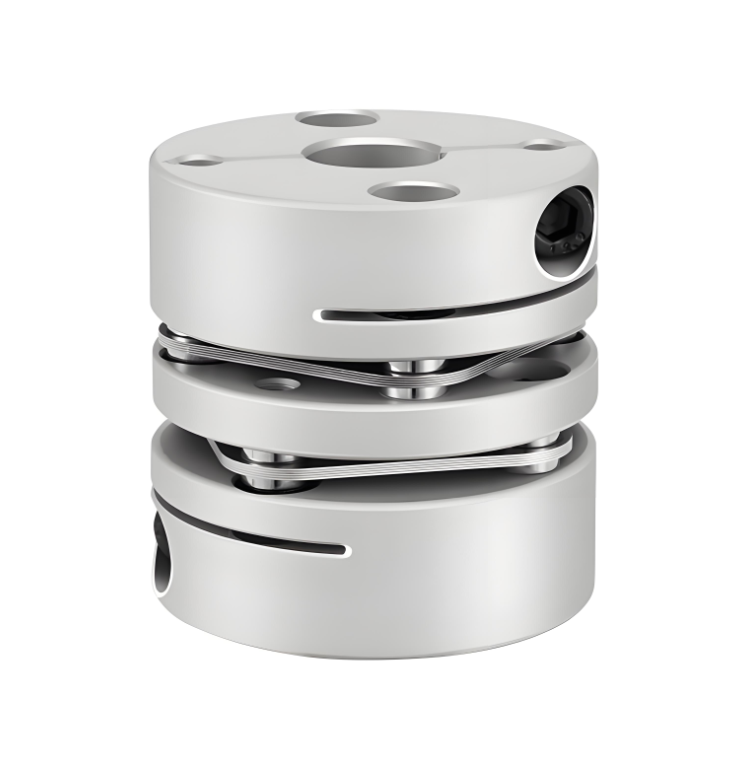

El acoplamiento interno de doble diafragma de aleación de aluminio es un componente de transmisión mecánica con excelente rendimiento y diseño sofi...
Nuestro acoplamiento de doble diafragma de aleación de aluminio es un producto excelente diseñado para entornos hostiles y requisitos de transmisió...
El acoplamiento de doble diafragma escalonado de aleación de aluminio es un componente de transmisión de alto rendimiento que combina diseño avanza...
Este acoplamiento de diafragma simple escalonado de acero 45# está hecho de acero 45 como material principal, con excelente resistencia y tenacidad...
El acoplamiento de doble diafragma escalonado de aleación de aluminio es un componente de transmisión de alto rendimiento que combina diseño avanza...
Un acoplamiento de diafragma para un servomotor conecta ejes, transmite torsión con precisión mientras se flexiona para compensar desalineaciones axiales, radiales y angulares menores, actúa como un vínculo vital con baja inercia, alta rigidez torsional, cero juego (a menudo) y no requiere lubricación, lo que lo hace perfecto para servosistemas de alto rendimiento que necesitan precisión y eficiencia.
como funciona
Estructura: utiliza uno o más diafragmas metálicos delgados (como placas de metal flexibles) intercalados entre dos cubos o manguitos que se conectan al motor y la carga impulsada (como un tornillo de bolas).
Transmisión de par: el par viaja desde el eje impulsor, a través del cubo, a través de los diafragmas flexibles y hasta el eje impulsado.
Compensación de desalineación: la flexibilidad inherente del diafragma le permite doblarse y girar, absorbiendo ligeros errores de alineación (axial, radial, angular) sin forzar los rodamientos ni el motor.
Juego cero: muchos diseños utilizan componentes mecanizados con precisión y ajustes ajustados (como conexiones con pasadores o soldaduras por haz de electrones) para eliminar el juego (juego), lo que garantiza un movimiento preciso que refleja los comandos del servo.
Ventajas clave en servosistemas
Precisión: la excelente rigidez del par y el juego cero mantienen la precisión.
Eficiencia: La baja inercia reduce la pérdida de energía, ideal para sistemas de rápida aceleración.
Sin mantenimiento: No necesita lubricación, larga vida útil.
Protección: Amortigua los golpes y las vibraciones, protegiendo los componentes sensibles.
Falla controlada: puede diseñarse para fallar de manera predecible durante una sobrecarga severa, protegiendo la maquinaria.
Por qué se usa con servomotores
Los servomotores exigen alta precisión, respuesta rápida y posicionamiento preciso. Los acoplamientos de diafragma brindan la conexión rígida y sin holgura necesaria para traducir los comandos electrónicos precisos del motor en movimiento mecánico sin perder precisión, lo que los convierte en la opción preferida sobre los acoplamientos de uso general.
Cuando un eje cardán comienza a vibrar o la temperatura del rodamiento aumenta inesperadamente, la primera área a examinar es la alineación. En muchos informes de servicio de campo, la causa raíz no es un componente defectuoso sino una línea de transmisión que se instaló sin corregir la relación angular entre los...
LEER MÁSUn accionamiento de cinta transportadora de 132 kW en una explotación minera pasó por tres acoplamientos en una temporada de funcionamiento. Cada reemplazo tenía el mismo tamaño de catálogo y cada uno falló en los dientes del cubo. La culpa no fue la calidad del material; era un método de dimensionamiento que sól...
LEER MÁSCuando el accionamiento de una cinta transportadora comienza a zumbar en lugar de traquetear, o la caja de engranajes de una bomba transporta una carga pesada sin problemas de vibración, la causa suele ser la caja de engranajes helicoidales. Para los ingenieros y equipos de mantenimiento que trabajan con transmis...
LEER MÁSLos acoplamientos de diafragma para servomotores son componentes especializados de transmisión de potencia diseñados para conectar servomotores con elementos accionados como husillos de bolas, actuadores lineales o unidades de engranajes de precisión. Su función principal es transmitir el par con alta precisión manteniendo un juego cero y un comportamiento de torsión estable. En los servosistemas de alto rendimiento, el acoplamiento influye directamente en la precisión del posicionamiento, la velocidad de respuesta y la estabilidad operativa a largo plazo.
En comparación con los acoplamientos flexibles de uso general, los acoplamientos de diafragma se seleccionan cuando la precisión y la eficiencia son fundamentales. Su estructura elástica a base de metal admite un control de movimiento constante en entornos de automatización dinámicos.
Un acoplamiento de diafragma de servomotor normalmente consta de dos cubos conectados por uno o más diafragmas metálicos delgados. Estos diafragmas se fabrican como placas flexibles o elementos en forma de disco y se colocan entre el eje del motor y el eje accionado. Los cubos se montan directamente en los ejes mediante sujeción, chavetero u otros métodos de sujeción de precisión.
Los elementos del diafragma están diseñados para flexionarse elásticamente bajo carga mientras permanecen rígidos a la torsión. Este equilibrio entre flexibilidad y rigidez permite que el acoplamiento transmita el torque con precisión y al mismo tiempo se adapta a una desalineación menor del eje.
En un acoplamiento de diafragma de servomotor, el par fluye desde el eje del motor hacia el primer cubo, a través de los elementos del diafragma y hacia el cubo conectado a la carga impulsada. La vía de transmisión se basa en la deformación elástica del diafragma en lugar del contacto deslizante o rodante.
Debido a que el torque se transfiere a través de una estructura metálica continua, el acoplamiento exhibe una alta rigidez torsional. Esta característica respalda una respuesta de torsión precisa y minimiza la deflexión angular durante una aceleración rápida o cambios de carga.
En instalaciones prácticas es inevitable una pequeña desalineación entre los ejes del servomotor y los componentes accionados. Los acoplamientos de membrana para servomotores compensan estas desviaciones mediante la flexión controlada de los elementos de la membrana.
Al absorber estos movimientos internamente, el acoplamiento reduce la transferencia de fuerzas no deseadas a los cojinetes del motor y al equipo impulsado, lo que permite una vida útil más larga.
El juego cero es esencial en los sistemas servoaccionados donde los comandos de movimiento deben traducirse directamente en movimiento mecánico. Muchos acoplamientos de diafragma de servomotor logran un juego cero a través de cubos mecanizados con precisión, una geometría de diafragma estrictamente controlada y métodos de unión seguros, como conexiones atornilladas o soldadas.
Esta conexión rígida y sin juego ayuda a mantener una sincronización precisa entre el servomotor y el eje impulsado, mejorando la repetibilidad y la precisión de posicionamiento en sistemas de control de circuito cerrado.
Acoplamientos de diafragma para servomotores Normalmente se diseñan con poca masa y geometría compacta. El momento de inercia reducido limita la carga reflejada en el motor, lo que permite una aceleración y desaceleración más rápidas.
En la robótica y la automatización de alta velocidad, esta baja inercia contribuye a tiempos de ciclo más cortos y una mayor eficiencia energética, manteniendo al mismo tiempo un comportamiento dinámico estable.
Debido a que los acoplamientos de diafragma funcionan sin contacto deslizante, no requieren lubricación. Esta característica libre de mantenimiento reduce los costos operativos y simplifica el mantenimiento del sistema, particularmente en ambientes limpios o cerrados.
La estructura del diafragma totalmente metálico también soporta una larga vida útil bajo carga cíclica, siempre que se respeten los límites operativos. En algunos diseños, el diafragma puede diseñarse para fallar de manera predecible bajo sobrecarga extrema, ofreciendo cierto grado de protección mecánica al equipo conectado.
Los acoplamientos de diafragma para servomotores se utilizan ampliamente en aplicaciones que exigen un control de movimiento preciso y una transmisión de par estable.
Lograr un rendimiento confiable en los acoplamientos de diafragma de servomotor requiere un control preciso del material, un mecanizado preciso y una estricta inspección de calidad. El espesor consistente del diafragma, la geometría equilibrada y el ensamblaje controlado afectan directamente la rigidez y la vida a la fatiga.
Con experiencia en componentes de transmisión de potencia de precisión y tecnologías de acoplamiento avanzadas, Jiangsu Rokang Heavy Industry Technology Co., Ltd. integra su conocimiento de ingeniería en el desarrollo de acoplamientos de diafragma adecuados para servosistemas de alta precisión en una variedad de aplicaciones industriales.
Los acoplamientos de diafragma para servomotores proporcionan una conexión precisa, eficiente y confiable entre los servomotores y los componentes accionados. Gracias a su juego cero, su alta rigidez torsional, su compensación de desalineación y su funcionamiento sin mantenimiento, permiten un control de movimiento preciso en los sistemas de automatización modernos. A medida que la tecnología servo continúa avanzando, los acoplamientos de diafragma siguen siendo un elemento importante para lograr un rendimiento constante y una estabilidad del sistema a largo plazo.
