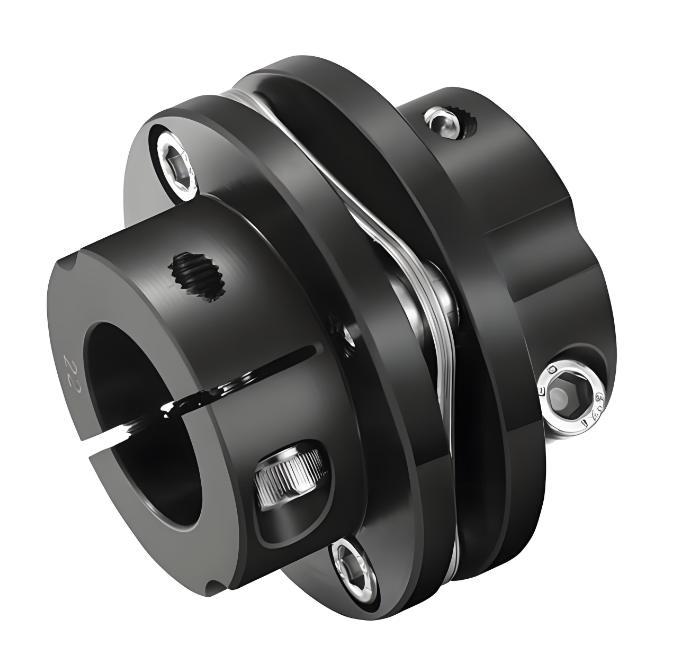

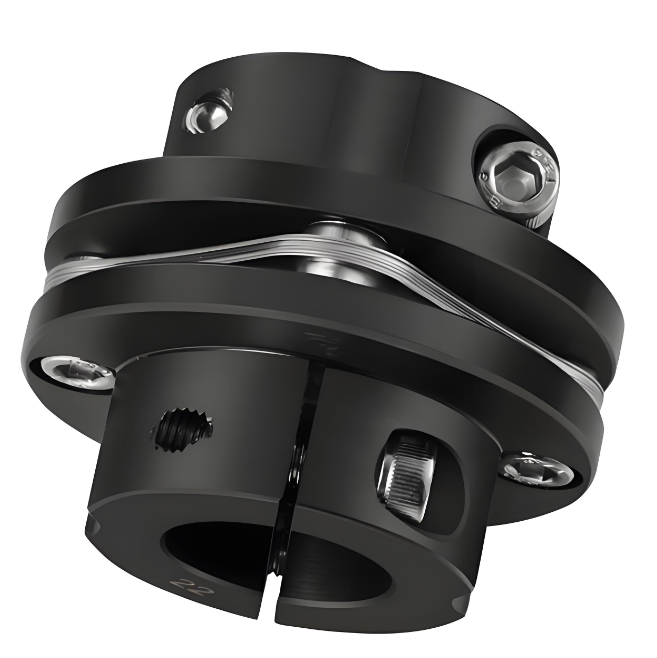

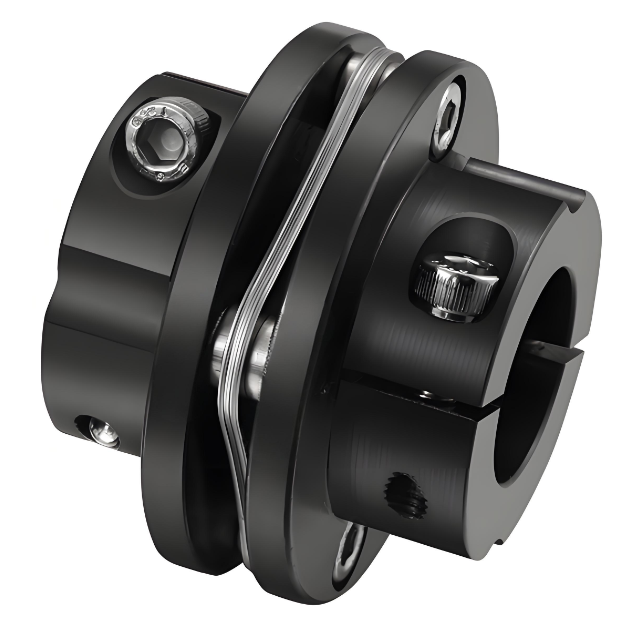

Acoplamiento de diafragma simple escalonado ennegrecido de acero RSK-CPNST 45#

>El diafragma está hecho de acero inoxidable 304.

>Alta rigidez de torsión, puede controlar con precisión la rotación del eje, puede realizar un control de alta precisión

>Diseñado específicamente para servomotor paso a paso

>Con diseño de chavetero, transmisión de gran troque

>La conexión sin espacios entre el eje y el manguito del eje es adecuada para rotación hacia adelante y hacia atrás

>La manga del eje está hecha de acero 45#

>Método de apriete del tornillo de posicionamiento

Este acoplamiento de diafragma simple escalonado de acero 45# está hecho de acero 45 como material principal, con excelente resistencia y tenacidad. El medio acoplamiento está forjado con acero 45, que es sólido y puede soportar un par elevado para garantizar una transmisión de potencia estable.

Su diseño estructural es único. La membrana única está fabricada en chapa de acero inoxidable y está escalonada con los dos semiacoplamientos mediante pernos. Este diseño puede compensar eficazmente el desplazamiento relativo entre los dos ejes conectados mediante la deformación elástica del diafragma, cubriendo el desplazamiento axial, radial y angular, y tiene una excelente capacidad de compensación. En comparación con el acoplamiento de engranajes, su capacidad de desplazamiento angular se duplica, la fuerza de reacción es pequeña durante el desplazamiento radial, la flexibilidad es grande y se permite un cierto grado de excentricidad, deflexión y desviación axial, lo que tiene buena adaptabilidad a la desalineación del eje.

En términos de rendimiento, tiene muchos aspectos destacados. Tiene una amplia gama de transmisión de par y es adecuado para una variedad de condiciones de trabajo. Puede reducir significativamente la vibración durante el funcionamiento, sin ruido ni desgaste, y la eficiencia de transmisión llega al 99,86%, lo que es particularmente sobresaliente en escenarios de transmisión de alta potencia a velocidad media y alta. El rango de adaptabilidad de la temperatura de trabajo es amplio y puede funcionar normalmente en un entorno de -80 ℃ a 300 ℃, y también puede operar de forma segura en condiciones difíciles con impactos y vibraciones. Además, el acoplamiento tiene una estructura sencilla, peso ligero, tamaño reducido, fácil instalación y desmontaje, sin necesidad de mover la máquina (para el tipo con eje intermedio), sin lubricación y bajos costes de mantenimiento posterior. En el campo de la transmisión mecánica de precisión, puede transmitir con precisión la velocidad, operar sin deslizamiento y brindar un fuerte apoyo para el funcionamiento estable del equipo. Puede ser ampliamente utilizado en muchas industrias, como ventiladores, bombas y válvulas, minería, metalurgia, maquinaria de fabricación de papel, sistemas hidráulicos, construcción naval, etc.
