Acoplamientos de diafragma de alta velocidad Manufacturers

Un acoplamiento de diafragma de alta velocidad es un conector mecánico para ejes sin desgaste y sin mantenimiento, que utiliza diafragmas metálicos delgados y flexibles (como el acero inoxidable) para transmitir un par alto mientras absorbe la desalineación axial, radial y angular sin juego, lo que lo hace ideal para turbomáquinas (bombas, compresores) donde la transferencia de potencia precisa, confiable y a alta velocidad es fundamental. Su diseño, a menudo con diámetros interior/exterior separados, evita la corrosión por fricción y su rigidez torsional se puede ajustar para equipos específicos, lo que ofrece ventajas significativas sobre los acoplamientos lubricados como los acoplamientos de engranajes.

Características clave y cómo funciona:

Elemento flexible: uno o más diafragmas metálicos delgados y elásticos (planos, convolutos o de radios) son los componentes principales.

Transmisión de par: el par fluye desde la brida de un eje, a través del diámetro exterior del diafragma, a través del diafragma y hacia el cubo del otro eje en el diámetro interior.

Alojamiento de desalineación: el diafragma se flexiona para permitir el movimiento del eje (axial, radial, angular), evitando fuerzas dañinas en los equipos conectados.

Rigidez torsional: se logra variando el grosor o el diámetro del diafragma, lo que permite a los ingenieros ajustar la velocidad crítica del acoplamiento para evitar resonancia.

No necesita lubricación: debido a que no hay fricción ni movimiento relativo entre las piezas flexibles (a diferencia de los acoplamientos de engranajes), no requiere desgaste, es silencioso y no requiere mantenimiento.

Alto rendimiento: Excelente para aplicaciones críticas debido a la alta densidad de torsión, el bajo peso y el rendimiento confiable en condiciones exigentes, a menudo superando a los acoplamientos de engranajes en vibración y temperatura.

¿Por qué alta velocidad?

Vibración reducida: Su capacidad para gestionar las vibraciones torsionales ayuda a proteger la maquinaria sensible de alta velocidad.

Larga vida útil: Diseñado para una vida útil infinita dentro de límites especificados, lo que reduce el tiempo de inactividad.

Aplicaciones: Se utiliza en turbinas, compresores, bombas, generadores y otros equipos industriales de alta tecnología.

En esencia, un acoplamiento de diafragma conecta ejes giratorios con alta precisión y confiabilidad, flexionándose para manejar la desalineación sin fricción, lo que lo convierte en una opción superior para la transmisión de potencia de alta velocidad y alto torque.

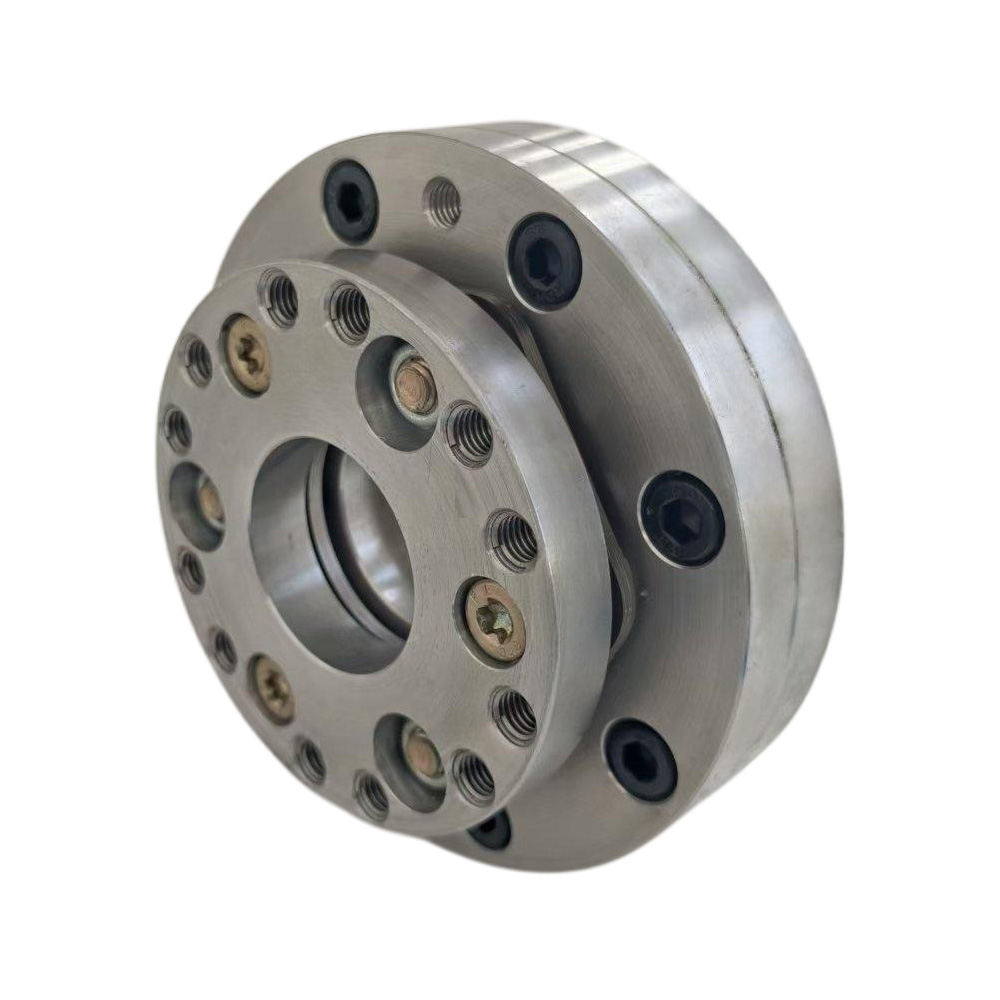

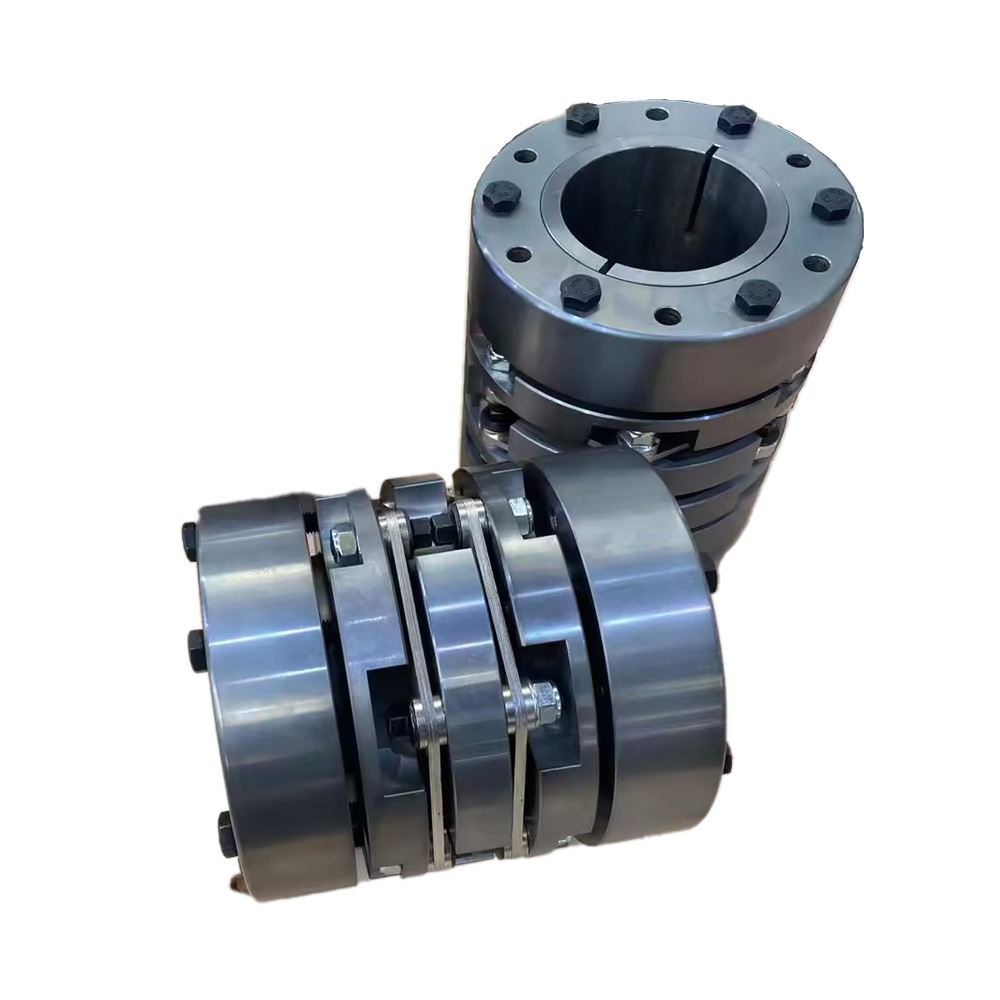

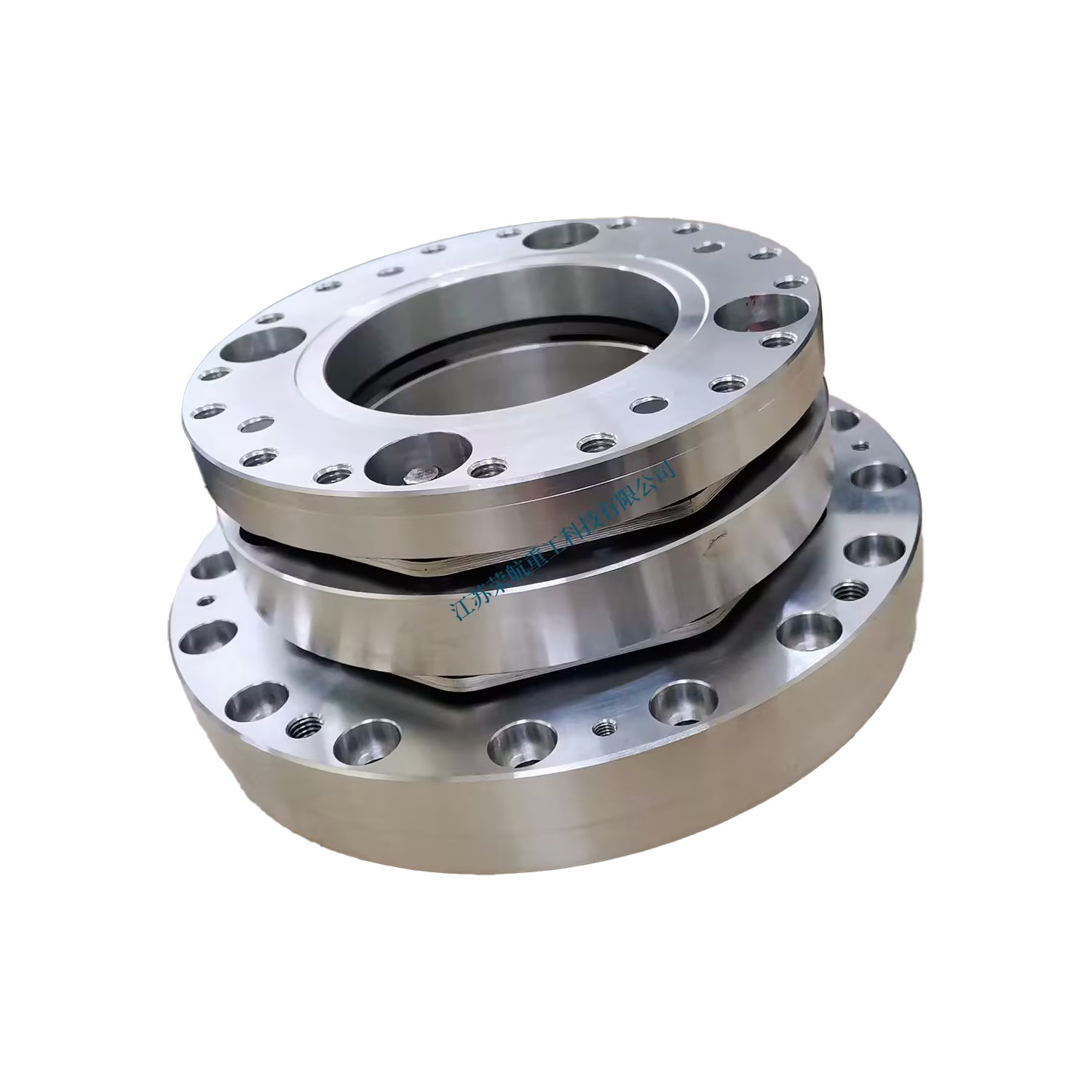

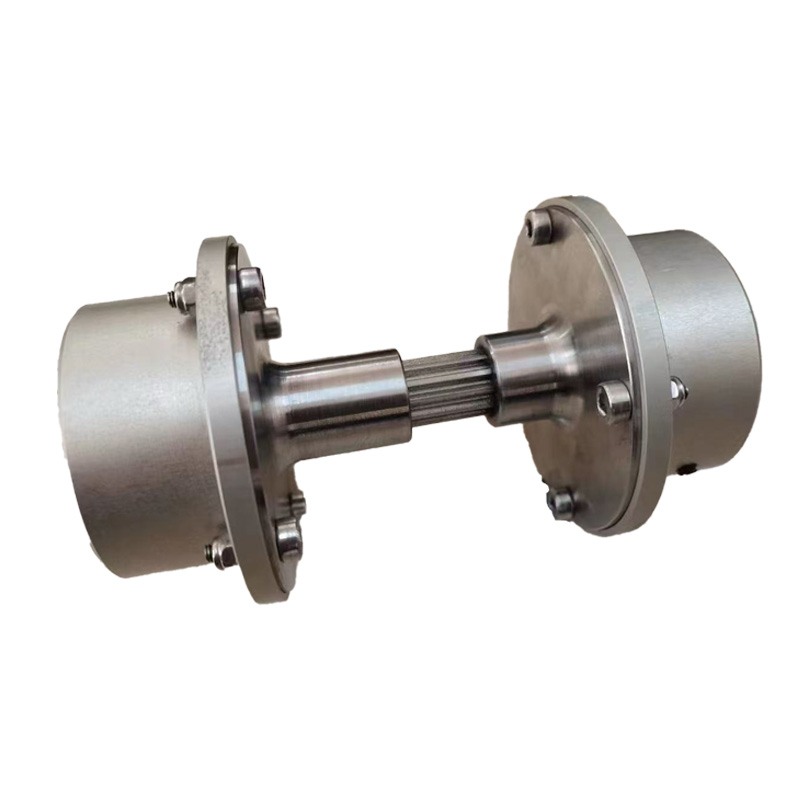

Sobre Rokang
Tecnología Co., Ltd. de la industria pesada de Jiangsu Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Acoplamientos de diafragma de alta velocidad Manufacturers and Acoplamientos de diafragma de alta velocidad Factory in China. Durante muchos años, la empresa ha estado comprometida con la investigación, el desarrollo y la fabricación de acoplamientos universales de velocidad constante tipo jaula de bolas, acoplamientos universales de tipo eje transversal y acoplamientos de engranaje de tambor. Ha llevado a cabo una estrecha cooperación entre la industria, la universidad y la investigación con institutos de investigación científica militares y locales y el Departamento de Ingeniería Energética de la Academia Naval del EPL, y se ha expandido continuamente a los campos de precisión, carga pesada y alta velocidad. Los productos han reemplazado con éxito a productos de marcas famosas extranjeras con un rendimiento excelente y la tecnología de proceso ha alcanzado el nivel avanzado internacional. Ha sido ampliamente utilizado en elevación y transporte, maquinaria metalúrgica, laminado de metales, maquinaria de ingeniería, maquinaria de minería, petroquímica, maquinaria textil, barcos militares, vehículos blindados, locomotoras ferroviarias, vehículos especiales y otros campos. La calidad del producto y el servicio han sido reconocidos y elogiados por la mayoría de los usuarios y se exportan a Europa, América, Rusia, Medio Oriente, India y otros países y regiones. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Acoplamientos de diafragma de alta velocidad. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

Certificado de honor

Noticias
Conocimiento de la industria

Papel de Acoplamientos de diafragma de alta velocidad en Transmisión de potencia de precisión

Los acoplamientos de diafragma de alta velocidad están diseñados para equipos giratorios donde la precisión, la estabilidad y la confiabilidad son fundamentales. A diferencia de los acoplamientos lubricados, este tipo de acoplamiento se basa en delgados diafragmas metálicos para transmitir el torque sin contacto físico entre las partes móviles. El resultado es una conexión sin holgura y sin desgaste que funciona de manera consistente bajo altas velocidades de rotación y condiciones de operación exigentes.

En industrias como la generación de energía, el procesamiento petroquímico y la fabricación avanzada, los acoplamientos de diafragma a menudo se seleccionan para turbomaquinaria debido a su comportamiento predecible, baja inercia y capacidad para proteger equipos sensibles de tensiones inducidas por desalineación.

Diseño estructural de acoplamientos de diafragma de alta velocidad

El elemento central de un acoplamiento de diafragma de alta velocidad es uno o más diafragmas metálicos flexibles, generalmente fabricados con aleaciones de alta resistencia. Estos diafragmas están conectados entre bridas o cubos montados en cada eje. El par se transmite mediante la deformación elástica del diafragma en lugar de por contacto deslizante o rodante.

Muchos diseños separan las trayectorias de carga del diámetro interior y exterior, lo que permite que el par fluya suavemente a través del diafragma y al mismo tiempo reduce la tensión localizada. Esta disposición estructural también minimiza el riesgo de corrosión por fricción, que es una preocupación común en los conjuntos giratorios de alta velocidad.

Transmisión de par sin juego

Los acoplamientos de diafragma de alta velocidad transmiten el par mediante deformación elástica pura del material del diafragma. A medida que el par ingresa a través del diámetro exterior del diafragma, pasa a través del elemento flexible y sale por el diámetro interior conectado al cubo opuesto.

Debido a que no hay holgura ni engrane de los dientes, la transferencia de torsión se produce sin holgura. Esta característica es particularmente importante en compresores y turbinas de alta velocidad, donde incluso pequeñas irregularidades de torsión pueden afectar la eficiencia, los niveles de vibración y la vida útil de los rodamientos.

Absorción de desalineación mediante flexión elástica

Los acoplamientos de diafragma de alta velocidad están diseñados para adaptarse a la desalineación del eje mediante la flexión controlada del diafragma. Esta flexión se produce sin fricción ni desgaste de la superficie, lo que permite que el acoplamiento absorba el desplazamiento mientras mantiene la estabilidad del par.

  • Movimiento axial causado por expansión térmica o cargas de empuje.
  • Desalineación angular resultante de tolerancias de instalación
  • Desplazamiento radial debido a cimentación o deformación estructural.

Al aislar estos movimientos dentro del diafragma, el acoplamiento reduce la transmisión de fuerzas dañinas a los ejes, cojinetes y sellos conectados.

Rigidez torsional y rendimiento dinámico

La rigidez torsional es un parámetro de rendimiento definitorio de los acoplamientos de diafragma de alta velocidad. Al ajustar el grosor, el diámetro o la cantidad de paquetes de diafragma, los ingenieros pueden adaptar la rigidez para que coincida con los requisitos específicos del equipo.

Esta capacidad de ajuste ayuda a alejar las velocidades críticas del sistema de los rangos operativos, lo que reduce el riesgo de resonancia. En maquinaria de alta velocidad, el comportamiento torsional estable contribuye directamente a niveles más bajos de vibración y a una mayor confiabilidad a largo plazo.

Funcionamiento sin mantenimiento en comparación con los acoplamientos de engranajes

A diferencia de los acoplamientos de engranajes, los acoplamientos de diafragma no requieren lubricación. No hay contacto deslizante de metal con metal, lo que elimina la necesidad de sistemas de grasa o aceite y reduce las tareas de mantenimiento de rutina.

Esta operación sin desgaste hace que los acoplamientos de diafragma de alta velocidad sean adecuados para entornos limpios y aplicaciones de servicio continuo donde se debe minimizar el tiempo de inactividad. Durante períodos de servicio prolongados, este enfoque de diseño respalda un rendimiento constante sin degradación causada por la contaminación del lubricante o el desgaste de los dientes.

Aplicaciones en equipos críticos y de alta velocidad

Los acoplamientos de diafragma de alta velocidad se aplican comúnmente en maquinaria donde la precisión rotacional y la estabilidad dinámica son esenciales. Su diseño compacto y comportamiento mecánico predecible se alinean bien con los sistemas industriales avanzados.

  • Turbinas de vapor y gas
  • Compresores centrífugos y bombas de alta velocidad.
  • Sistemas de generación de energía y accionamiento de generadores.
  • Maquinaria industrial de precisión con estrictos límites de vibración.

Experiencia en ingeniería y precisión en fabricación

El desempeño de acoplamientos de diafragma de alta velocidad Depende en gran medida de la calidad del material, la precisión del mecanizado y el control del montaje. Los fabricantes con sólidas capacidades en mecanizado de precisión, tratamiento térmico y pruebas dinámicas están mejor posicionados para ofrecer soluciones de acoplamiento estables y confiables.

Con una larga experiencia en tecnologías de acoplamiento avanzadas y transmisión de potencia de servicio pesado, Jiangsu Rokang Heavy Industry Technology Co., Ltd. aplica su experiencia en ingeniería para desarrollar soluciones de acoplamiento que satisfagan las demandas de aplicaciones de alta velocidad y alta carga en múltiples industrias.

Comparación entre acoplamientos de diafragma y acoplamientos de engranajes

Lubricación No requerido Requerido
Contragolpe Ninguno Posible
Mantenimiento Mantenimiento-free Lubricación periódica
Rango de velocidad típico Aplicaciones de alta velocidad Par medio a alto, velocidad más baja

Conclusión

Los acoplamientos de diafragma de alta velocidad brindan una solución precisa y confiable para los sistemas modernos de transmisión de energía donde la velocidad, la precisión de la alineación y el control de la vibración son fundamentales. A través de una transferencia de par elástica, un funcionamiento sin mantenimiento y características dinámicas ajustables, respaldan un rendimiento estable en entornos industriales exigentes. A medida que la maquinaria de alta velocidad continúa evolucionando, los acoplamientos de diafragma siguen siendo un componente importante para lograr estabilidad y eficiencia operativa a largo plazo.
