RSK-TBZ 8ZT Rendimiento dinámico superior a altas velocidades acoplamiento de diafragma para sensores de par

RSK-TBZ 8ZT Rendimiento dinámico superior a altas velocidades acoplamiento de diafragma para sensores de par

Contáctenos
  • Especificación
  • describir
Especificación

Modelo: RSK-TBZ8 8143 8167 8198 8234 8274 8314
Par nominal Tkn nm 2100 3500 5800 9500 15000 24000
Par máximo gracias nm 3150 5250 8700 14250 22500 36000
Diámetro exterior D milímetros 143 167 198 234 274 314
Diámetro del agujero d milímetros 42-75 50-85 60-100 70-120 80-140 100-170
Velocidad máxima Nmáx mín-1 7300 6200 5200 4400 3800 3300
Compensación Desplazamiento axial △Ka milímetros 1.0 1.2 1.4 1.6 1.9 2.2

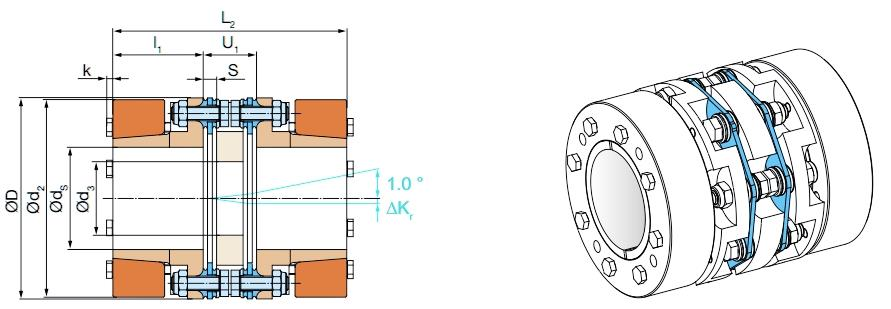

Desplazamiento radial Manga 1 △Kr milímetros 0.25 0.25 0.35 0.4 0.5 0.55

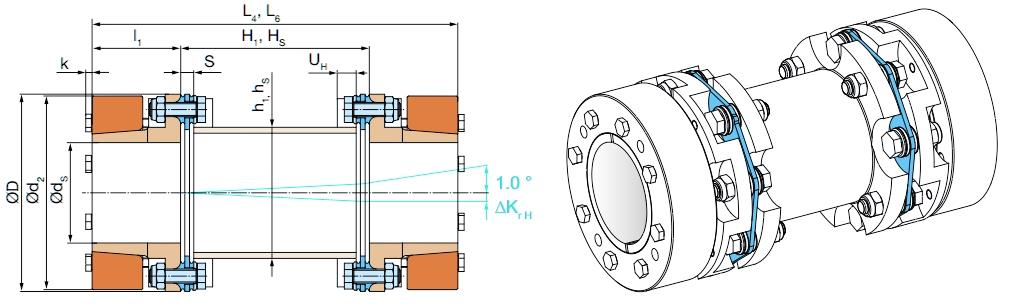

Manga 2 △KrН milímetros 1.2 1.25 1.35 1.7 2 2.6

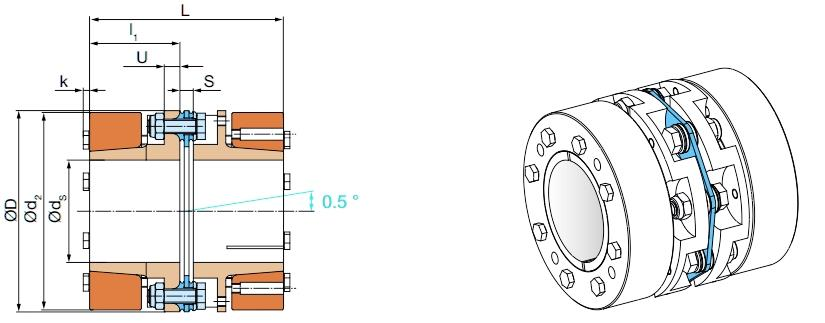

Desplazamiento angular Diafragma único ° 0.5
Doble diafragma ° 1
Rigidez del resorte Nm/rad 3890 6980 11250 18580 26120

28520

Observaciones:
1. El par nominal se aplica al par alterno y se compensa al valor máximo.
2. El par máximo es adecuado para una sola dirección de rotación y presión máxima ≤ 10 5

3. La velocidad máxima no es adecuada para mangas demasiado largas.
4. La compensación no es adecuada para alcanzar el valor máximo al mismo tiempo.
5. El desplazamiento axial es adecuado para estructuras de doble diafragma y tiene un valor estático.
6. La rigidez del resorte angular es adecuada para valores de diafragma único.
7. Para dimensiones de diseño específicas, comuníquese con nuestro departamento de diseño.
