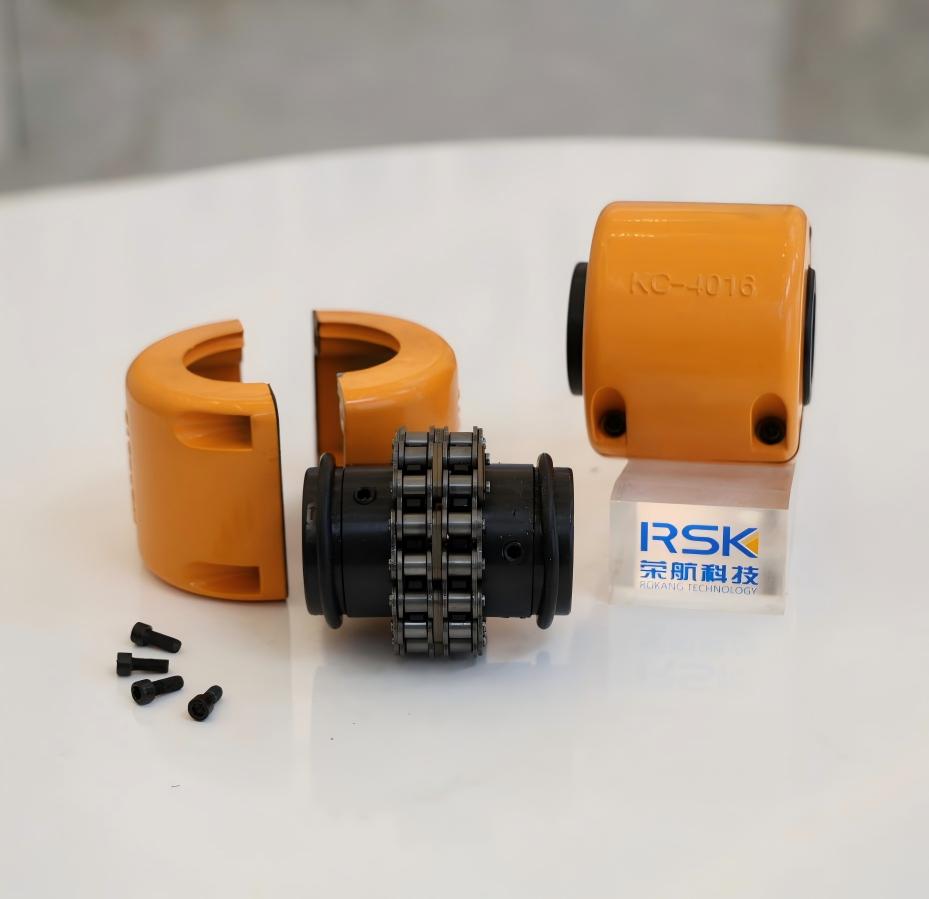

El Acoplamiento de Cadena KC, conocido íntegramente como “Acoplamiento de Cadena de Rodillos”, es un elemento mecánico que transmite potencia media...
Un acoplamiento de cadena es un dispositivo robusto de transmisión de potencia que utiliza dos ruedas dentadas y una cadena de rodillos de doble hilo para conectar ejes, lo que permite una fácil conexión/desconexión y se adapta a una desalineación significativa del eje mientras transmite torque, adecuado para diversos usos industriales, especialmente cuando se mantiene la lubricación para altas velocidades.
Componentes
Piñones: Dos piñones con dientes que engranan con la cadena, a menudo endurecidos para mayor durabilidad.
Cadena de rodillos: una fuerte cadena de rodillos de doble hilo envuelve ambas ruedas dentadas.
Caja dividida (opcional): una carcasa de dos partes que cubre el acoplamiento para protección y lubricación, a menudo con juntas tóricas para retener la grasa.
Características y beneficios clave
Conexión sencilla: un solo pasador permite un montaje y desmontaje rápidos, lo que reduce el tiempo de inactividad.
Alta durabilidad: el par se comparte entre la cadena y los dientes endurecidos de la rueda dentada para un rendimiento sólido.
Compensación de desalineación: los espacios internos absorben la desalineación paralela, angular y axial entre ejes.
Compacto y potente: ofrece una alta capacidad de torsión para su tamaño.
Versátil: Disponible en varios materiales (acero, resina) para diferentes entornos, desde transmisión de energía general hasta condiciones sucias o corrosivas.
Consideraciones de uso
La lubricación es crucial: requiere grasa adecuada dentro de la cubierta para un funcionamiento a alta velocidad y una larga vida útil; Una mala lubricación puede provocar la rotura de la cadena.
Instalación: la alineación adecuada de las ruedas dentadas y los ejes es importante para un rendimiento óptimo.
Cuando un eje cardán comienza a vibrar o la temperatura del rodamiento aumenta inesperadamente, la primera área a examinar es la alineación. En muchos informes de servicio de campo, la causa raíz no es un component...
LEER MÁSUn accionamiento de cinta transportadora de 132 kW en una explotación minera pasó por tres acoplamientos en una temporada de funcionamiento. Cada reemplazo tenía el mismo tamaño de catálogo y cada uno falló en los ...
LEER MÁSCuando el accionamiento de una cinta transportadora comienza a zumbar en lugar de traquetear, o la caja de engranajes de una bomba transporta una carga pesada sin problemas de vibración, la causa suele ser la caja ...
LEER MÁSUna transmisión por cadena es un sistema de transmisión de potencia de compromiso positivo que transfiere energía mecánica entre ejes giratorios a través del engrane de una cadena con ruedas dentadas llamadas rueda...
LEER MÁSLos acoplamientos de cadena son componentes mecánicos ampliamente utilizados diseñados para transmitir par entre dos ejes giratorios mediante ruedas dentadas y una cadena de rodillos. Conocidos por su estructura simple y su gran capacidad de transporte de carga, los acoplamientos de cadena se aplican comúnmente en sistemas de transmisión de energía industriales donde se requiere durabilidad, facilidad de mantenimiento y tolerancia a la desalineación. Su diseño los hace adecuados tanto para condiciones operativas estándar como para entornos industriales exigentes.
Desde transportadores y mezcladores hasta bombas y equipos de manejo de materiales, los acoplamientos de cadena brindan una solución práctica para conectar ejes y al mismo tiempo mantener una transferencia de torque confiable.
Un acoplamiento de cadena típico consta de dos ruedas dentadas montadas en los ejes motriz y conducido, conectadas por una cadena de rodillos de doble hilo. Los dientes de la rueda dentada se acoplan directamente con la cadena, formando la ruta de transmisión de par entre los ejes.
En muchos diseños, se instala una cubierta protectora dividida alrededor del acoplamiento. Esta cubierta ayuda a retener el lubricante, protege la cadena del polvo y los residuos y mejora la seguridad operativa en entornos industriales.
El par en un acoplamiento de cadena se transmite mediante el acoplamiento entre la cadena de rodillos y los dientes de la rueda dentada. La carga se distribuye entre múltiples eslabones y dientes de la cadena, lo que permite que el acoplamiento maneje un torque relativamente alto para su tamaño compacto.
Debido a que la cadena opera con holguras internas, el acoplamiento puede acomodar el movimiento del eje mientras mantiene una transmisión de potencia continua. Esto hace que los acoplamientos de cadena sean adecuados para aplicaciones con cargas fluctuantes o condiciones de montaje menos rígidas.
Una de las ventajas prácticas de los acoplamientos de cadena es su capacidad para tolerar la desalineación del eje. La flexibilidad proporcionada por el acoplamiento de la cadena y la rueda dentada permite que el acoplamiento absorba varios tipos de desalineación sin fallas inmediatas.
Aunque los acoplamientos de cadena pueden tolerar la desalineación, una alineación adecuada durante la instalación ayuda a prolongar la vida útil de la cadena y la rueda dentada.
Los acoplamientos de cadena se valoran por su sencillo montaje y desmontaje. Por lo general, la cadena de rodillos se puede instalar o quitar desconectando un solo pasador, lo que reduce el tiempo de inactividad durante el mantenimiento o el reemplazo del equipo.
Este sencillo manejo hace que los acoplamientos de cadena sean adecuados para aplicaciones donde se esperan inspecciones frecuentes o cambios de componentes, como líneas de producción o sistemas de manipulación de materiales.
La lubricación juega un papel fundamental en el rendimiento y la vida útil de los acoplamientos de cadena. Una grasa adecuada reduce la fricción entre los rodillos de la cadena y los dientes de la rueda dentada, minimizando el desgaste y la generación de calor durante la operación.
Para aplicaciones de mayor velocidad, comúnmente se usa una cubierta sellada con funciones de retención de grasa. Una lubricación insuficiente puede provocar un desgaste acelerado de la cadena o incluso su rotura, lo que afecta a la fiabilidad del sistema.
Los acoplamientos de cadena están disponibles en diferentes materiales y configuraciones para adaptarse a diversos entornos operativos. Las ruedas dentadas y cadenas de acero estándar se utilizan ampliamente en maquinaria industrial en general debido a su resistencia y durabilidad.
Para entornos corrosivos o contaminados, se pueden seleccionar materiales o tratamientos de superficie alternativos para mejorar la resistencia a la humedad, los productos químicos o las partículas abrasivas. Estas variaciones amplían la usabilidad de los acoplamientos de cadena en diferentes industrias.
Los acoplamientos de cadena se aplican comúnmente en maquinaria donde se requiere una transmisión de par confiable y facilidad de servicio.
La confiabilidad de un acoplamiento de cadena depende del mecanizado preciso de la rueda dentada, del tratamiento térmico adecuado y de una calidad constante de la cadena. La precisión dimensional y la dureza de la superficie afectan directamente la distribución de la carga y la resistencia al desgaste.
Con experiencia en componentes de transmisión de potencia de servicio pesado, Jiangsu Rokang Heavy Industry Technology Co., Ltd. aplica sus capacidades de fabricación e ingeniería para proporcionar soluciones de acoplamiento de cadena adecuadas para una amplia gama de condiciones de operación industrial.
Acoplamientos de cadena Ofrecen una solución duradera y práctica para la transmisión de energía industrial. Gracias a su estructura simple, su alta capacidad de torsión, su tolerancia a la desalineación y su facilidad de mantenimiento, siguen siendo una opción confiable para muchos sistemas de transmisión. Con una instalación y lubricación adecuadas, los acoplamientos de cadena pueden ofrecer un rendimiento estable y una larga vida útil en diversas aplicaciones industriales.
