Acoplamientos de cadena RSK-KC para transmisión de potencia Fácil instalación Menores requisitos de alineación

Contáctenos

Especificación

Estructura simple, bajo costo

Fácil instalación, menores requisitos de alineación

Fuerte capacidad de carga

Permite un desplazamiento axial relativamente grande

Mantenimiento sencillo (para diseños abiertos)

Fácil desmontaje

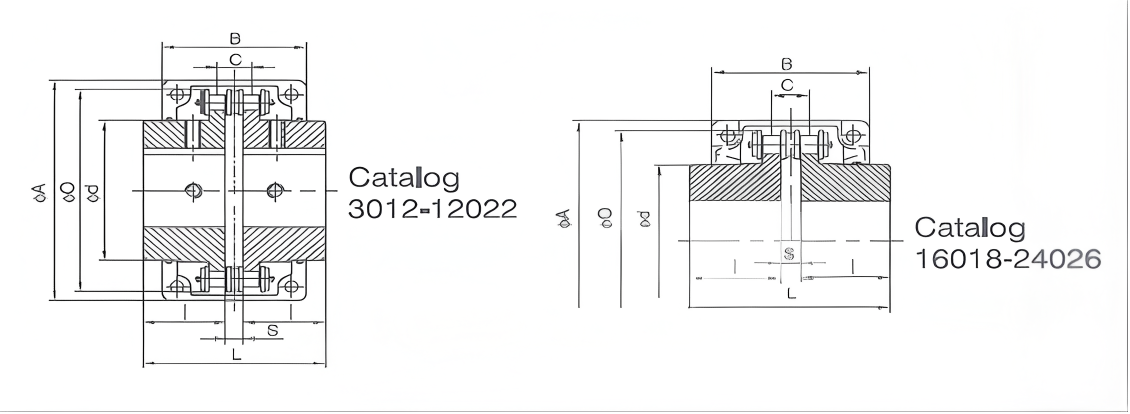

P/N

Aplicable

Rango de

Eje

piloto

máx.

angulares

(Grado)

Perno

máx.

Par (Nm)

máx.

Revolución (rpm)

momento

De inercia

(kg.cm²)

Requerido

cantidad de

Grasa (kg)

Peso G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Descripción

El Acoplamiento de Cadena KC, conocido íntegramente como “Acoplamiento de Cadena de Rodillos”, es un elemento mecánico que transmite potencia mediante el engrane de cadenas de rodillos de doble o multicordón con dos semiacoplamientos tipo piñón de igual número de dientes.

Su principio fundamental se basa en la "flexibilidad" de la cadena para compensar el desplazamiento relativo entre dos ejes, mientras se utiliza el engranaje entre los dientes de la rueda dentada y los rodillos de la cadena para transmitir el par. Pertenece a la categoría de acoplamientos flexibles sin elementos elásticos. Su capacidad de compensación surge principalmente del espacio libre dentro de las bisagras de la cadena y de la flexibilidad inherente de la cadena.

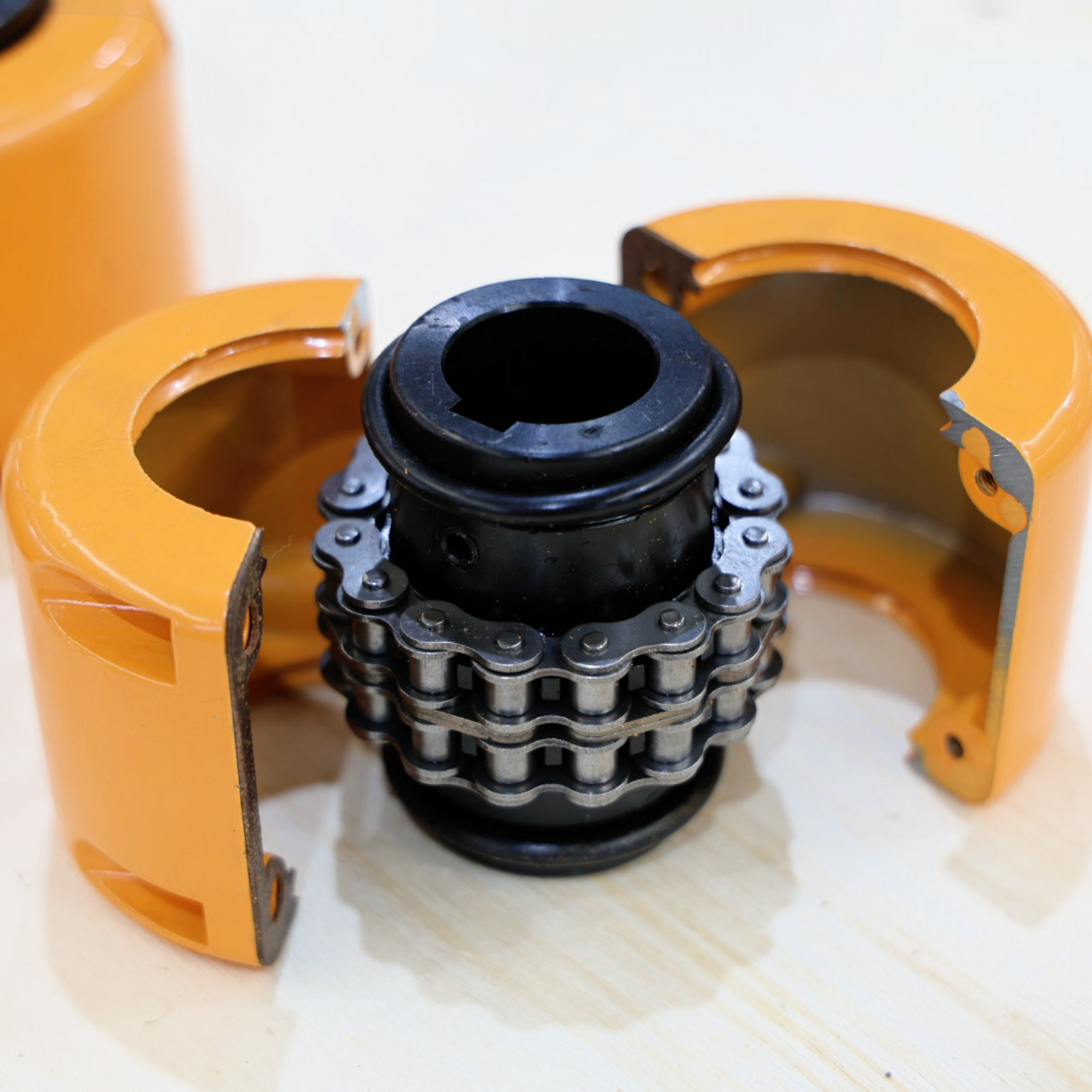

Un acoplamiento de cadena KC estándar consta principalmente de los siguientes componentes:

Dos semiacoplamientos tipo rueda dentada: De forma idéntica a las ruedas dentadas, generalmente fabricados de acero aleado de alta calidad y conectados a los ejes motriz y conducido mediante chavetas, casquillos cónicos, etc.

Cadena de rodillos de doble hilo (o de múltiples hilos): sirve como elemento flexible intermedio, envuelto y engranado con ambos semiacoplamientos.

Protector (Carcasa): Generalmente está formado por dos cubiertas metálicas partidas (acero o aluminio) sujetas con pernos. Sus funciones principales son:

Protección de seguridad: evita que la cadena giratoria de alta velocidad salga despedida y cause accidentes en caso de rotura.

Depósito de lubricante: Puede llenarse con grasa para proporcionar lubricación continua y prevención de oxidación de la cadena.

Protección contra polvo y contaminantes: Protege la cadena del polvo, la humedad y los desechos externos.

Características clave

Estructura simple, bajo costo:

Pocos componentes, procesos de fabricación maduros (piñones y cadenas son piezas estándar). Es uno de los tipos de acoplamiento con mayor relación coste-rendimiento.

Fácil instalación, menores requisitos de alineación:

Debido a su holgura y flexibilidad inherentes, tiene buena adaptabilidad a errores de instalación axiales, radiales y angulares (desalineación combinada) entre ejes. La instalación y alineación son más rápidas y sencillas en comparación con los acoplamientos de engranajes o de disco.

Fuerte capacidad de carga:

El diseño de la cadena de múltiples hilos puede transmitir un par considerable, lo que la hace adecuada para aplicaciones de transmisión de potencia y carga media.

Permite un desplazamiento axial relativamente grande:

La cadena puede deslizarse axialmente a lo largo de los dientes de la rueda dentada, lo que permite compensar la flotación axial significativa causada por la expansión térmica o las holguras de los rodamientos.

Mantenimiento sencillo (para diseños abiertos):

Los primeros acoplamientos de cadena de tipo abierto, sin protectores, permitían la observación directa del desgaste y una fácil lubricación. Los diseños protegidos modernos también requieren únicamente la apertura periódica de la carcasa para inspección y reengrase.

Fácil desmontaje:

No requiere movimiento axial de la maquinaria conectada. Simplemente quitando los pernos protectores y el eslabón de conexión de la cadena (si se usa) se puede quitar la cadena, lo que permite desengancharla.

Campos de aplicación principales

Los acoplamientos de cadena KC son adecuados para aplicaciones económicas con velocidades medias a bajas, cargas medias, que requieren cierta compensación de desalineación y donde la alta precisión de la transmisión no es crítica.

tales como:

Maquinaria Agrícola: Accionamientos para cosechadoras, tractores, etc.

Equipos de transporte: Accionamientos para cintas transportadoras, transportadores de cadena.

Equipos Industriales en General: Ventiladores, bombas, mezcladores, tambores.

Maquinaria de Construcción: Pequeñas plantas mezcladoras, equipos de elevación.

Alguna maquinaria industrial ligera sensible a los costos.
