Acoplamientos de mandíbula como componentes flexibles de transmisión de potencia

Los acoplamientos de mandíbula son acoplamientos flexibles ampliamente utilizados diseñados para transmitir torque mientras absorben impactos y vibraciones entre ejes giratorios. Al combinar cubos metálicos rígidos con un inserto elastomérico, los acoplamientos de mordazas proporcionan un equilibrio entre la capacidad de torsión y la protección del sistema. Variantes como los acoplamientos de araña de mandíbula y los acoplamientos de mandíbula curva se seleccionan comúnmente en entornos industriales donde la confiabilidad, la facilidad de mantenimiento y la tolerancia a la desalineación son importantes.

Su estructura simple y rendimiento adaptable hacen que los acoplamientos de mordazas sean adecuados tanto para maquinaria general como para sistemas de movimiento más precisos, según el diseño de la araña y la selección de materiales.

Estructura básica de Acoplamientos de araña de mandíbula

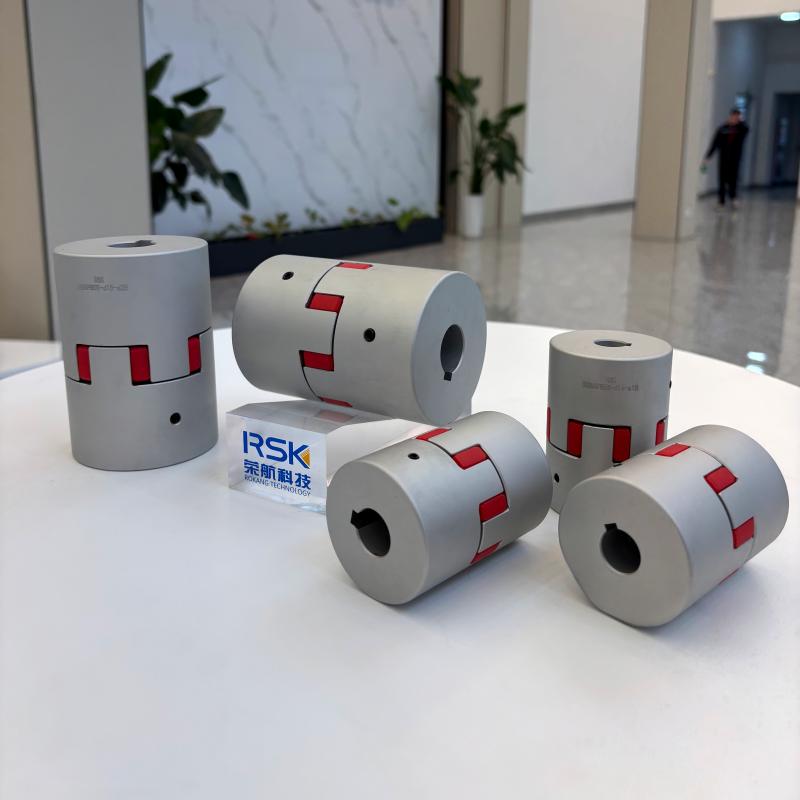

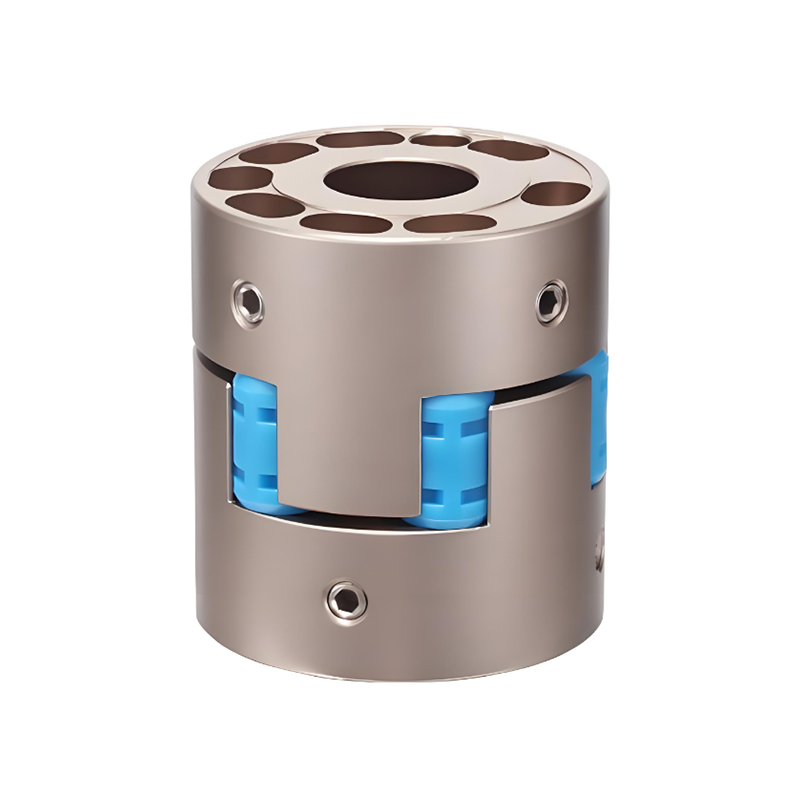

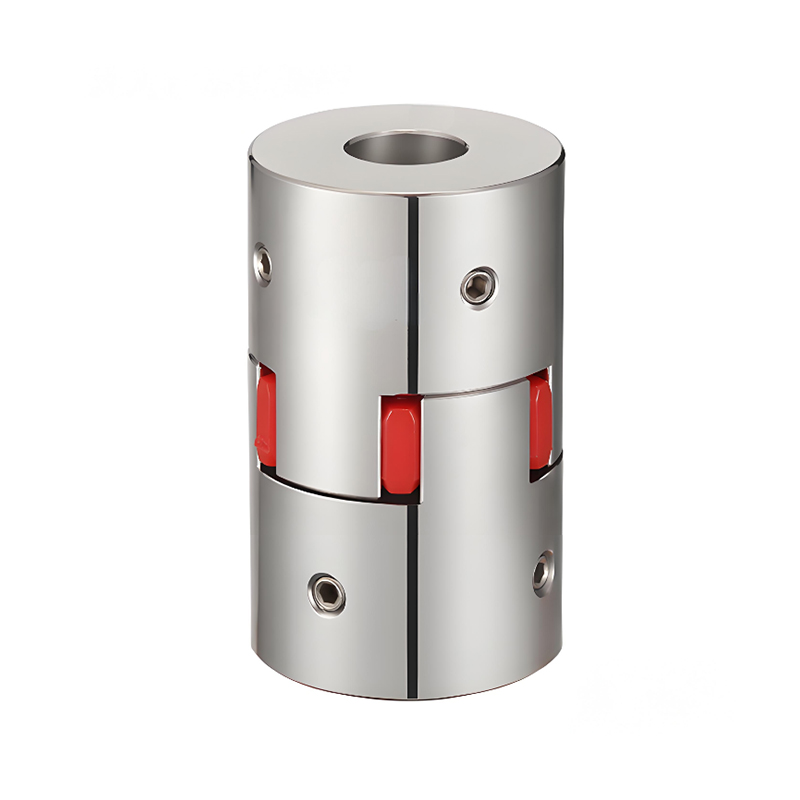

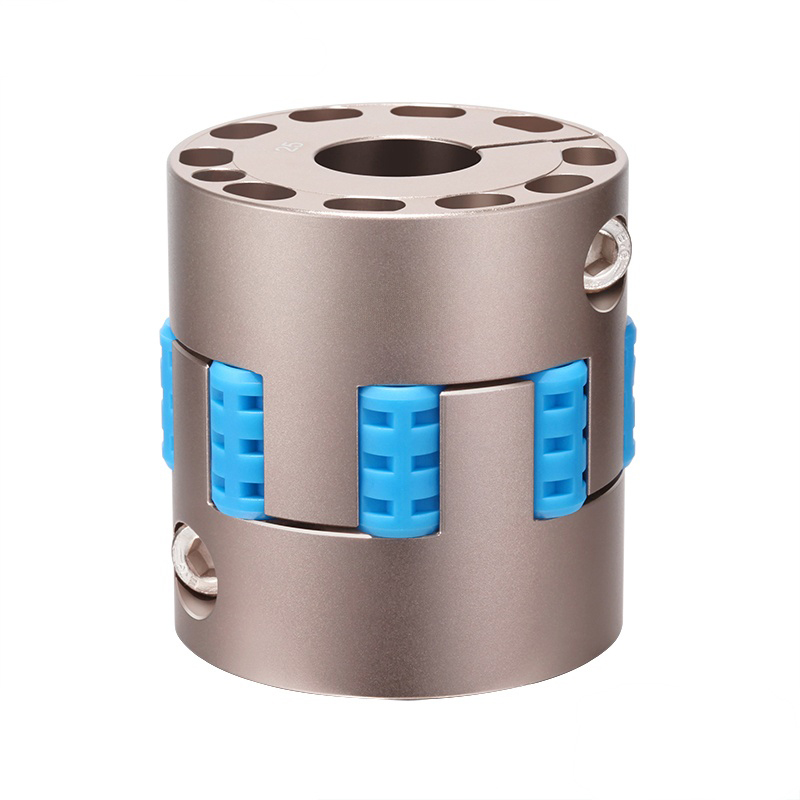

Un acoplamiento de araña de mandíbula consta de dos cubos metálicos y un elemento de araña flexible colocado entre ellos. Cada cubo presenta mandíbulas espaciadas uniformemente que se entrelazan con los lóbulos de la araña. Durante la operación, el torque se transfiere a través de la araña en compresión en lugar de contacto directo de metal con metal.

Esta estructura permite que el acoplamiento combine la resistencia de los cubos metálicos con las propiedades de amortiguación de los materiales elastómeros, creando una conexión flexible que protege los equipos conectados de cargas dinámicas.

Transmisión de par y trayectoria de carga

En los acoplamientos de araña de mandíbula, el torque fluye desde el cubo impulsor hacia los lóbulos de la araña y luego hacia el cubo impulsado. La araña opera bajo fuerzas de compresión, lo que reduce el desgaste y extiende la vida útil en comparación con los diseños de elastómeros basados ​​en cizalla.

Debido a que la trayectoria del par es elástica, la araña absorbe parcialmente los cambios repentinos de carga. Esto reduce las tensiones máximas en ejes, cojinetes y cajas de engranajes, particularmente durante el arranque o la inversión de carga.

Capacidades de compensación de desalineación

Los acoplamientos de mandíbula están diseñados para adaptarse a los tipos comunes de desalineación de ejes que se encuentran en instalaciones industriales. La araña elastomérica se flexiona ligeramente para absorber estas desviaciones sin imponer fuerzas excesivas a los componentes conectados.

• Desalineación angular entre ejes de ejes que se cruzan
• Desalineación paralela debido al desplazamiento del eje
• Movimiento axial limitado debido a la expansión térmica.

Esta flexibilidad simplifica los requisitos de instalación y respalda un funcionamiento estable a largo plazo en sistemas con variación de alineación moderada.

Amortiguación de vibraciones y absorción de impactos

Una de las ventajas clave de los acoplamientos de araña de mandíbula es su capacidad para amortiguar las vibraciones. La araña de elastómero absorbe oscilaciones de torsión y cargas de impacto, reduciendo el ruido y suavizando la transmisión de potencia.

Este efecto de amortiguación es particularmente valioso en bombas, transportadores y maquinaria en general donde las cargas cíclicas o el par desigual pueden afectar negativamente la estabilidad del sistema y la vida útil de los componentes.

Características de diseño a prueba de fallos

Los acoplamientos de mandíbula a menudo se describen como a prueba de fallas debido a la forma en que interactúan los cubos si falla la araña. En caso de degradación o rotura de la araña, las mordazas pueden entrelazarse mecánicamente, lo que permite una transmisión de torsión limitada.

Esta característica brinda la oportunidad de un apagado controlado en lugar de una pérdida inmediata de la unidad, lo cual es valioso en aplicaciones donde una parada repentina podría causar daños adicionales o problemas de seguridad.

Selección de dureza y materiales de araña

El rendimiento de un acoplamiento de araña de mandíbula depende en gran medida del material y la dureza del elemento de araña. Las diferentes formulaciones de elastómeros proporcionan distintos niveles de capacidad de torsión, amortiguación y flexibilidad.

Las arañas de poliuretano se utilizan comúnmente debido a su equilibrio entre resistencia y elasticidad, mientras que las arañas a base de caucho se seleccionan cuando se requiere una mayor amortiguación.

Acoplamientos de mandíbula curva para sistemas de control de movimiento

Los acoplamientos de mandíbula curva son una versión refinada de los acoplamientos de mandíbula estándar, con perfiles de mandíbula contorneados que mejoran la distribución de la carga y reducen la concentración de tensión en la araña. Este diseño permite una transmisión de par más suave y un comportamiento de posicionamiento mejorado.

En los sistemas de control de movimiento y servo, los acoplamientos de mandíbula curva a menudo se eligen por sus características de juego reducido y su flexibilidad de torsión controlada, lo que los hace adecuados para un movimiento preciso pero amortiguado.

Áreas de aplicación típicas

Los acoplamientos de mandíbula y los acoplamientos de araña de mandíbula se utilizan en una amplia gama de industrias debido a su adaptabilidad y mantenimiento sencillo.

• Bombas y sistemas de accionamiento de transportadores.
• Maquinaria industrial y de procesamiento en general.
• Equipos para alimentos y embalaje.
• Aplicaciones de control de movimiento ligero y servoaccionadas

Calidad de fabricación y experiencia en aplicaciones.

El rendimiento confiable del acoplamiento de mordazas depende del mecanizado preciso del cubo, la calidad constante del elastómero y las tolerancias de ensamblaje adecuadas. La capacidad de fabricación afecta directamente el equilibrio, la concentricidad y la durabilidad a largo plazo.

Con amplia experiencia en componentes de transmisión de potencia y tecnologías de acoplamiento, Jiangsu Rokang Heavy Industry Technology Co., Ltd. aplica su experiencia en ingeniería y fabricación para suministrar acoplamientos de mandíbula y soluciones de acoplamiento de mandíbula curva adecuadas para una amplia gama de aplicaciones industriales y de control de movimiento.

Conclusión

Los acoplamientos de mandíbula, los acoplamientos de araña de mandíbula y los acoplamientos de mandíbula curva ofrecen una combinación práctica de transmisión de torsión, amortiguación de vibraciones y compensación de desalineación. A través de materiales de araña adaptables y un diseño estructural probado, brindan soluciones confiables y flexibles para muchos sistemas de accionamiento industriales. Su simplicidad, características a prueba de fallas y versatilidad continúan convirtiéndolos en una opción común en la transmisión de energía moderna.
