El manguito de expansión de alta capacidad de carga Z1 es un dispositivo de bloqueo de eje-cubo diseñado para proporcionar transmisión de par por f...
El manguito de expansión de transmisión de alto par Z2 es un dispositivo de bloqueo mecánico especializado diseñado para proporcionar una conexión ...
El manguito de expansión Z5 es un componente avanzado de conexión eje-cubo diseñado para los entornos de transmisión de torsión más exigentes. Dise...
El manguito de expansión de alto rendimiento Z6 es una solución de conexión de eje-cubo de vanguardia diseñada para cumplir con los más altos están...
La funda de expansión de sobrecarga extrema Z7 es un componente mecánico avanzado diseñado para proporcionar un rendimiento excepcional en condicio...
El manguito de expansión de alta precisión Z8 es un componente mecánico finamente diseñado para proporcionar un ajuste preciso y un rendimiento con...
El manguito de expansión Z11 es un dispositivo de bloqueo mecánico de alto rendimiento diseñado para aplicaciones de transmisión de par ultra alto....

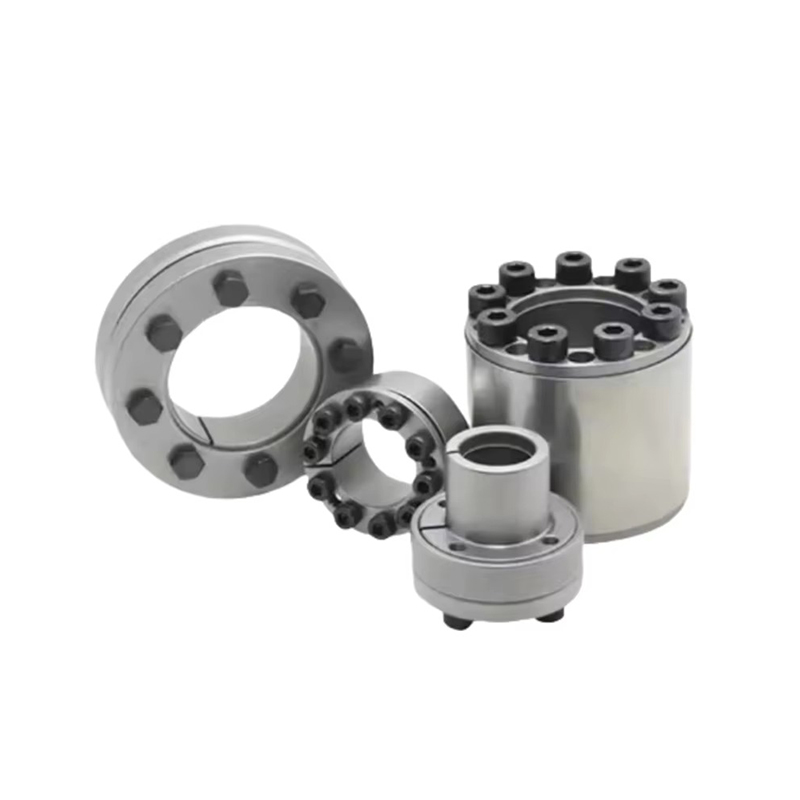

El manguito de expansión Z12A es un elemento de bloqueo de tipo fricción de alto rendimiento diseñado para una transmisión de par ultra alta en ent...

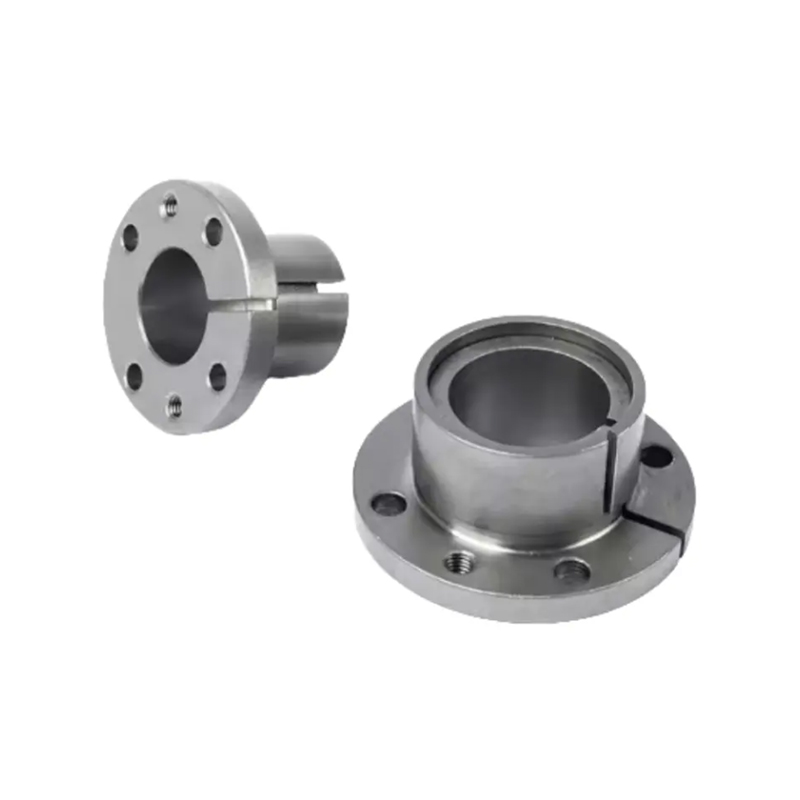

El manguito de expansión Z14 es un dispositivo de conexión eje-cubo robusto y sin llave diseñado para una transmisión de par ultra alta en condicio...
Un conjunto de bloqueo es un dispositivo mecánico sin llave que crea una conexión fuerte basada en la fricción entre un eje y un cubo (como engranajes, poleas o volantes) mediante el uso de anillos cónicos que se expanden para generar un ajuste de compresión potente y sin juego, lo que permite una transmisión de par confiable y evita problemas de concentración de tensión comunes con los chaveteros.
Cómo funciona
Componentes: normalmente consta de un eje hueco, un cubo y uno o dos anillos de presión (a menudo de doble cono).
Instalación: El conjunto se coloca entre el eje y el cubo.
Sujeción: Se aprietan los tornillos, juntando los anillos cónicos, lo que los obliga a expandirse radialmente.
Bloqueo por fricción: esta expansión radial crea una fuerza de sujeción uniforme de 360 grados, generando un fuerte ajuste por fricción (ajuste por contracción) entre el eje y el cubo.
Ventajas clave
Sin chaveteros: elimina los puntos de tensión y el desgaste asociados con los chaveteros tradicionales, evitando el desgaste y la corrosión.
Alta capacidad de torsión: Puede transmitir pares de torsión y momentos de flexión más altos que las conexiones con chaveta, lo que a menudo permite ejes más pequeños y delgados.
Precisión: Ofrece un posicionamiento de componentes altamente concéntrico y preciso.
Versatilidad: Disponibles en tipos autocentrantes o no autocentrantes, con o sin desplazamiento axial.
Aplicaciones comunes
Se utiliza para montar componentes como:
Engranajes, piñones, ruedas de cadena.
Poleas, tambores de correa
Discos de freno, volantes, levas y palancas.
En esencia, es una alternativa superior y sin llave para conexiones robustas de eje-cubo, ideal para aplicaciones industriales exigentes.
Cuando un eje cardán comienza a vibrar o la temperatura del rodamiento aumenta inesperadamente, la primera área a examinar es la alineación. En muchos informes de servicio de campo, la causa raíz no es un component...
LEER MÁSUn accionamiento de cinta transportadora de 132 kW en una explotación minera pasó por tres acoplamientos en una temporada de funcionamiento. Cada reemplazo tenía el mismo tamaño de catálogo y cada uno falló en los ...
LEER MÁSCuando el accionamiento de una cinta transportadora comienza a zumbar en lugar de traquetear, o la caja de engranajes de una bomba transporta una carga pesada sin problemas de vibración, la causa suele ser la caja ...
LEER MÁSUna transmisión por cadena es un sistema de transmisión de potencia de compromiso positivo que transfiere energía mecánica entre ejes giratorios a través del engrane de una cadena con ruedas dentadas llamadas rueda...
LEER MÁSA locking assembly is a keyless mechanical fastening device used to create a high-strength, friction-based connection between a shaft and a hub. Unlike traditional keyed connections, it relies on tapered rings and axial clamping force to generate uniform radial pressure, enabling reliable torque transmission without backlash. This makes locking assemblies especially suitable for applications requiring high precision, heavy loads, and long service life.
A locking assembly typically consists of inner and outer conical rings and a set of high-strength screws. When the screws are tightened, the tapered rings are drawn together axially. This movement converts axial force into radial expansion and contraction, producing a uniform 360-degree clamping force between the shaft and hub surfaces.
The resulting frictional connection functions similarly to a shrink fit but without thermal processing. Torque and axial loads are transmitted purely through friction, which significantly reduces stress concentration and improves fatigue resistance.
Locking assemblies are widely used across industries where reliable shaft-hub connections are critical. Common applications include gear mounting, pulley and sprocket fixation, flywheels, brake discs, and drum systems operating under variable loads.
| Industry | Typical Equipment |
| Metallurgy | Rolling mills, gear drives |
| Mining | Conveyors, crushers |
| Engineering Machinery | Winches, transmission shafts |
The performance of a locking assembly depends heavily on precision machining, material selection, heat treatment, and quality control. Manufacturers with integrated processing and testing capabilities are better positioned to ensure stable friction coefficients, consistent tolerances, and long-term operational reliability.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. is a professional locking assembly manufacturer and factory in China with fixed assets exceeding 80 million yuan. The company is supported by a technical team specializing in mechanical design, precision machining, heat treatment, and welding, enabling comprehensive control over the entire production process.
With complete machining facilities and advanced inspection systems covering dimensional measurement, physical and chemical testing, and dynamic performance verification, the company ensures each locking assembly meets demanding industrial requirements.
Through long-term cooperation with military and civilian research institutions, the company has continuously expanded into high-precision, heavy-load, and high-speed application fields. Its products are widely used in lifting and conveying equipment, metallurgical machinery, mining machinery, petrochemical systems, textile machinery, railway locomotives, special vehicles, and military equipment.
With proven performance, Rokang’s products have successfully replaced imported brands in many applications and are exported to Europe, the Americas, Russia, the Middle East, and India, earning strong customer recognition for quality and service.
A locking assembly is a practical and reliable solution for modern shaft-hub connections, especially in demanding industrial environments. When combined with strong manufacturing capability, rigorous quality control, and real-world application experience, it delivers long-term performance, safety, and cost efficiency for end users.
