Especificación

Tamaño (mm)	Dimensiones (mm)		Carga nominal		Presión de contacto (MPa)		Tornillo de bloqueo	Peso (kg aprox.)
Tamaño (mm)	L1	L2	axiales (kN)	Par (N·m)	Eje (MPa)	Concentrador (MPa)	Apriete (N·m)	Peso (kg aprox.)
19×47×20	17	26	28	270	232	89	15	0.2
20×47×20	17	26	28	290	221	93	15	0.22
22×47×20	17	26	30	290	216	90	15	0.23
24×50×20	17	26	32	380	200	103	15	0.23
25×50×20	17	26	33	400	208	104	15	0.23
28×55×20	17	26	36	520	200	100	15	0.27
30×55×20	17	26	37	590	183	99	15	0.26
32×60×20	17	26	43	620	209	112	15	0.28
35×60×20	17	26	44	770	202	113	15	0.3
38×65×20	17	26	49	940	196	116	15	0.33
40×65×20	17	26	49	980	200	119	15	0.32
42×75×24	20	32	74	1560	193	125	37	0.57
45×75×24	20	32	74	1700	214	127	37	0.55
48×80×24	20	32	74	1830	216	122	37	0.6
50×80×24	20	32	75	1830	216	118	37	0.56
55×85×24	20	32	89	2490	198	140	37	0.65
60×90×24	20	32	92	2640	192	126	37	0.66
65×95×24	20	32	99	3240	202	136	37	0.72
70×105×28	24	38	124	4700	218	135	70	1.27
75×110×28	24	38	135	4800	185	119	70	1.33
80×120×28	24	38	137	5400	195	124	70	1.35
85×125×28	24	38	146	6300	185	130	70	1.45
90×130×28	24	38	148	6500	198	124	70	1.55
95×135×28	24	38	165	7800	173	134	70	1.65
100×145×33	29	45	187	9560	195	135	127	2.2
105×150×33	29	45	188	9750	178	125	127	2.4
110×155×33	29	45	195	10300	176	121	127	2.4
120×165×33	29	45	210	12630	175	128	127	2.6
125×170×33	29	45	210	13370	175	121	127	3.2
130×180×38	34	50	279	18030	167	116	127	3.6

Tamaño (mm)	Dimensiones (mm)		Carga nominal		Presión de contacto (MPa)		Tornillo de bloqueo	Peso (kg aprox.)
Tamaño (mm)	L1	L2	axiales (kN)	Par (N·m)	Eje (MPa)	Concentrador (MPa)	Apriete (N·m)	Peso (kg aprox.)
140×190×38	34	50	296	20800	162	123	127	3.8
150×200×38	34	50	326	24300	166	124	127	4.1
160×210×38	34	50	351	28300	163	129	127	4.5
170×225×44	38	58	392	33100	168	119	195	5.9
180×235×44	38	58	435	47700	172	131	195	6.1
190×250×52	46	66	502	39100	155	120	195	8.5
200×260×52	46	66	522	53500	150	121	195	9
210×275×56	50	72	605	63000	157	116	300	10.1
220×285×56	50	72	605	84300	158	127	300	11
240×305×56	50	72	743	90900	162	122	300	12.4
250×315×56	50	72	737	92200	158	145	300	12.8
260×325×56	50	72	840	109200	172	120	300	19.3
280×355×66	60	84	870	125900	143	114	410	21.1
300×375×66	60	84	974	141100	147	119	410	21.5
320×405×78	72	98	1312	212800	147	126	590	29.8
340×425×78	72	98	1338	222600	159	119	590	30
360×455×90	84	112	1560	296600	134	122	790	43.5
380×475×90	84	112	1633	307000	153	115	790	46.5
400×495×90	84	112	1683	325200	136	111	790	47
420×515×90	84	112	1800	385100	136	113	790	50
440×535×102	96	126	1900	441400	126	106	1000	65
450×545×102	96	126	2000	456000	126	102	1000	66
460×565×102	96	126	2070	465900	121	107	1000	67
470×585×102	96	126	2140	510000	128	92	1000	71
480×605×102	96	126	2200	528000	124	102	1000	71
500×635×102	96	126	2260	571600	128	99	1000	73
520×640×102	96	126	2280	580000	126	107	1000	80
530×630×102	96	126	2320	568000	116	91	1000	83.6
540×650×102	96	126	2340	624000	119	99	1000	82
560×670×102	96	126	2420	673000	119	99	1000	85
580×690×102	96	126	2480	742000	121	101	1000	88
600×710×102	96	126	2570	744000	115	96	1000	91
620×730×102	96	126	2571	808000	119	96	1000	93
630×740×102	96	126	2630	817000	112	99	1000	94
640×750×102	96	126	2720	882000	117	102	1000	96
660×770×102	96	126	2730	897000	116	97	1000	99
670×780×102	96	126	2750	925000	116	101	1000	101
680×790×102	96	126	2820	961000	110	96	1000	102
700×810×102	96	126	2846	965000	115	100	1000	104
710×820×102	96	126	2930	1030000	109	95	1000	106
720×830×102	96	126	2969	1118300	109	104	1000	107
740×850×102	96	126	3090	1083000	120	95	1000	110

describir

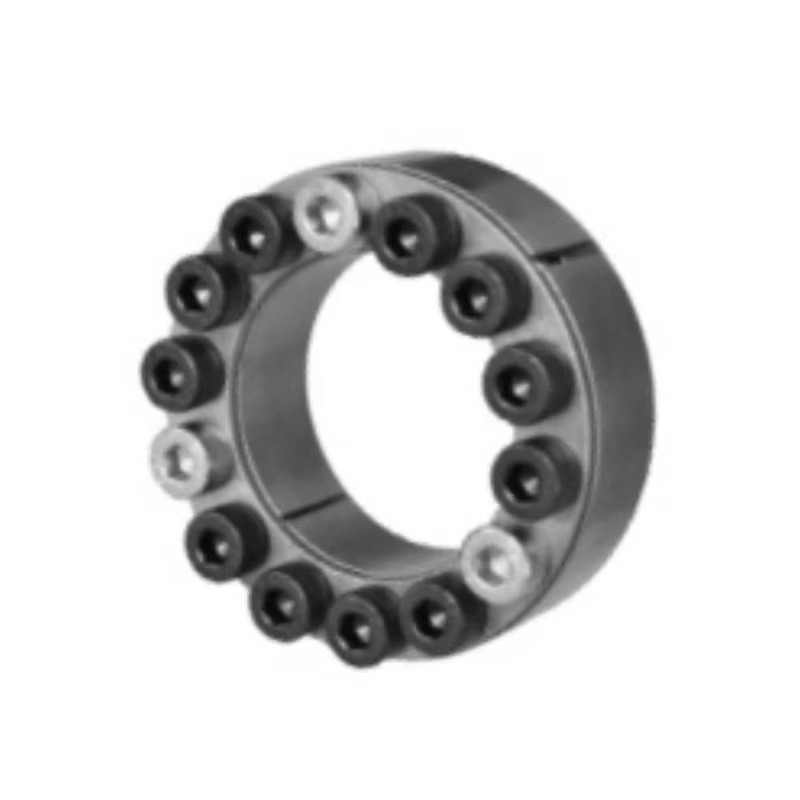

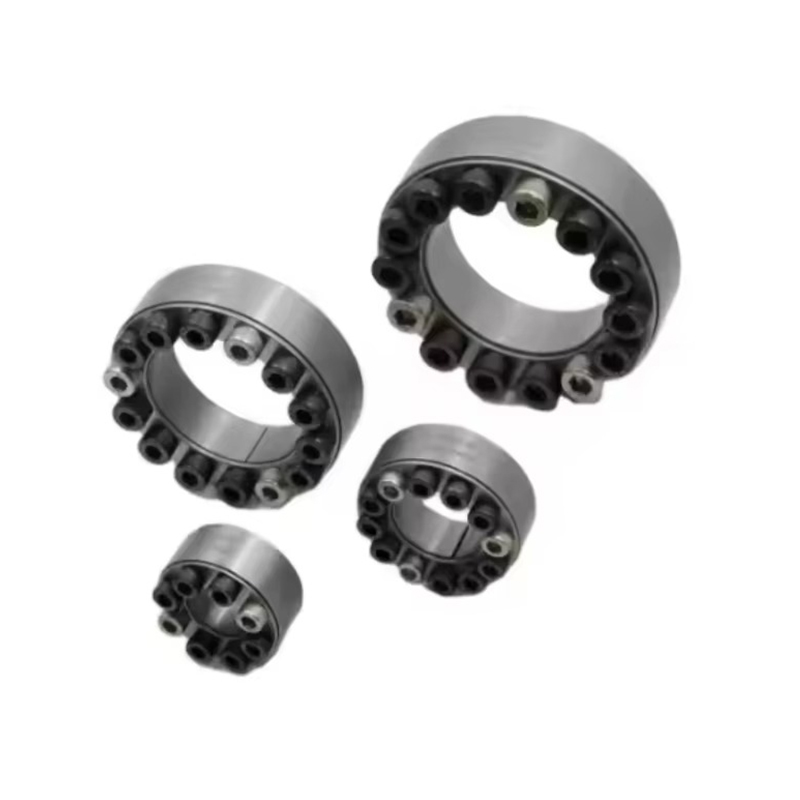

El manguito de expansión de transmisión de alto par Z2 es un dispositivo de bloqueo mecánico especializado diseñado para proporcionar una conexión segura y sin juego entre ejes y cubos en sistemas de transmisión de potencia de servicio pesado. Diseñado para aplicaciones de alto torque, este manguito de expansión es ideal para su uso en complejos conjuntos de soporte de carga de acero donde la precisión, la confiabilidad y la facilidad de mantenimiento son fundamentales.

Características y ventajas clave
Transmisión de alto par
El manguito de expansión Z2 está diseñado específicamente para manejar cargas de torsión significativas sin deslizamiento, lo que lo hace adecuado para sistemas de accionamiento industriales exigentes.

Posicionamiento de precisión
Con su mecanismo de sujeción concéntrico, el manguito ofrece una excelente precisión de posicionamiento axial y radial, lo que garantiza un funcionamiento constante y sin vibraciones.

Fácil montaje y desmontaje
La estructura permite una instalación y extracción rápidas sin necesidad de mecanizado o soldadura adicionales. Esto reduce el tiempo de inactividad durante el mantenimiento o la reconfiguración de sistemas mecánicos.

Autocentrado y sin juego
El principio de bloqueo por fricción garantiza una presión de contacto uniforme, lo que elimina el juego y mejora el rendimiento general y la vida útil.

Construcción duradera para cargas complejas
Fabricado con acero de aleación de alta resistencia, el manguito Z2 puede soportar fuerzas complejas y multidireccionales que se encuentran comúnmente en el procesamiento de acero, laminadores y maquinaria pesada.

Resistencia a la corrosión y al desgaste
Se encuentran disponibles tratamientos de superficie como fosfatado o recubrimiento de zinc para mejorar la resistencia contra la corrosión, lo que hace que el manguito sea adecuado para su uso en entornos industriales desafiantes.

Aplicaciones típicas
Acerías y maquinaria pesada
Ideal para mesas de rodillos, cajas de engranajes y transportadores que requieren una transmisión de torsión precisa en condiciones de carga pesada.

Bombas y Compresores
Se utiliza en sistemas de ejes de transmisión donde la alineación de alta precisión y el fácil mantenimiento son esenciales.

Equipos de transmisión de potencia
Soporta acoplamientos, ruedas dentadas y poleas en aplicaciones de carga variable y alto torque.

Sistemas de automatización y manipulación de materiales.
Garantiza puntos de conexión seguros y confiables en brazos robóticos, dispositivos de elevación y sistemas transportadores.
