Especificación

Tamaño (mm)	Dimensiones (mm)	Carga nominal		Presión de contacto (MPa)		Peso (kg aprox.)
Tamaño (mm)	L1	axiales (kN)	Par (N·m)	Eje (MPa)	Concentrador (MPa)	Peso (kg aprox.)
6×9×4.5	3.7	0.83	2	116	76	0.002
7×10×4.5	3.7	0.85	3	101	67	0.002
8×11×4.5	3.7	1.22	5	125	94	0.002
9×12×4.5	3.7	1.83	8	146	101	0.002
10×13×4.5	3.7	1.83	10	130	109	0.002
12×15×4.5	3.7	1.91	11	115	90	0.002
13×16×4.5	3.7	1.96	13	107	87	0.002
14×18×6.3	5.3	3.31	23	120	94	0.002
15×19×6.3	5.3	3.34	25	113	88	0.005
16×20×6.3	5.3	3.4	28	110	89	0.006
17×21×6.3	5.3	3.59	29	102	82	0.006
18×22×6.3	5.3	3.68	33	102	82	0.007
19×24×6.3	5.3	4.96	47	133	105	0.007
20×25×6.3	5.3	5.54	55	140	109	0.009
22×26×6.3	5.3	5.88	65	132	113	0.007
24×28×6.3	5.3	5.89	73	130	110	0.008
25×30×6.3	5.3	6.02	73	117	97	0.009
28×32×6.3	5.3	6.13	85	112	97	0.010
30×35×6.3	5.3	6.14	90	99	84	0.011
32×36×6.3	5.3	7.99	127	126	112	0.011
35×40×7.0	6	9.2	166	121	107	0.016
36×42×7.0	6	9.48	166	113	98	0.019
38×44×7.0	6	9.84	186	113	98	0.021
40×45×8.0	6.6	10.8	226	113	103	0.021
42×48×8.0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Tamaño (mm)	Dimensiones (mm)	Carga nominal		Presión de contacto (MPa)		Peso (kg aprox.)
Tamaño (mm)	L1	axiales (kN)	Par (N·m)	Eje (MPa)	Concentrador (MPa)	Peso (kg aprox.)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

describir

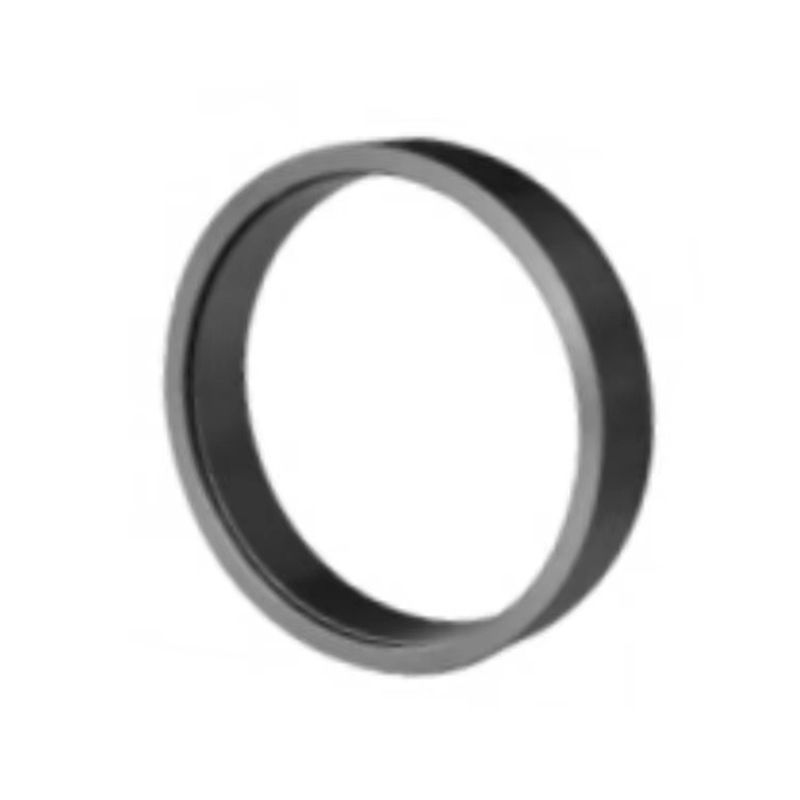

El manguito de expansión de alta capacidad de carga Z1 es un dispositivo de bloqueo de eje-cubo diseñado para proporcionar transmisión de par por fricción sin juego. Este tipo de elemento de bloqueo elimina la necesidad de ajustes de interferencia tradicionales o conexiones de solo chavetero mediante el uso de expansión mecánica para lograr una transferencia de torsión segura y precisa entre los componentes del eje y el cubo.

Este modelo Z1 está diseñado específicamente para aplicaciones de alto torque y carga pesada, presenta un fácil desmontaje, una estructura antiaflojamiento y chaveteros de acero mecanizables, lo que lo hace adecuado para la personalización de OEM y el uso industrial exigente.

Características y ventajas clave
1. Alta capacidad de transmisión de carga
El manguito de expansión Z1 está diseñado para soportar fuerzas radiales y axiales extremadamente altas, así como cargas de torsión, ideal para conjuntos de transmisión de servicio pesado.

2. Bloqueo por fricción sin juego
Al crear una fuerte presión superficial entre el eje y el cubo, el manguito de expansión garantiza una transferencia de par uniforme sin movimiento relativo ni holgura, lo que mejora la estabilidad mecánica y la longevidad del sistema.

3. Fácil desmontaje y reutilización
La geometría de anillo cónico integrada y los sujetadores extraíbles permiten un montaje y desmontaje rápidos sin dañar el eje o el cubo, lo que es especialmente útil para sistemas que requieren mucho mantenimiento.

4. Diseño mecánico antiaflojamiento
Diseñado con pernos autoblocantes, geometría resistente a las vibraciones y distribución uniforme de la tensión, este manguito minimiza el riesgo de aflojamiento involuntario incluso bajo cargas de impacto o torsión de inversión dinámica.

5. Chavetero de acero integrado u opcional
Si bien el manguito en sí ofrece un bloqueo por fricción confiable, también admite chaveteros mecanizados para mayor seguridad o alineación en sistemas de carga crítica o de alto impacto. El chavetero se puede mecanizar según las especificaciones del cliente.

6. Mecanizado personalizado y soporte OEM
Todas las superficies y dimensiones internas se pueden mecanizar a medida para adaptarse a tolerancias específicas de eje/cubo, y el manguito se puede producir de acuerdo con los dibujos técnicos o cálculos de carga proporcionados por el cliente.

7. Resistencia a la corrosión y acabado de superficies
Disponible con revestimiento de óxido negro, revestimiento de zinc o fosfatado para proteger contra la degradación ambiental y aumentar la vida útil.

Aplicaciones típicas
El manguito de expansión Z1 se usa ampliamente en sistemas mecánicos donde las conexiones seguras y sin holguras entre eje y cubo son fundamentales. Las aplicaciones comunes incluyen:

Cajas de cambios industriales y reductores de velocidad
Garantiza conexiones firmes y confiables del eje de engranajes con una alta salida de torque.

Transportadores de servicio pesado y transmisiones de poleas
Transfiere la carga de manera eficiente entre elementos giratorios sin deslizamiento de la llave.

Aerogeneradores y equipos de energía
Se utiliza en sistemas de transmisión donde las fuerzas axiales, las cargas inversas y la confiabilidad a largo plazo son esenciales.

Maquinaria para Minería, Metalurgia y Cemento
Diseñado para resistir fuertes vibraciones y cargas de impacto en sistemas de manipulación de materiales.

Equipos rotativos y bancos de pruebas
Permite un desmontaje flexible y una alineación precisa del eje durante el mantenimiento frecuente.
El manguito de expansión de alta capacidad de carga Z1 ofrece una solución confiable, precisa y de fácil mantenimiento para conexiones de eje a cubo de alto rendimiento en sistemas industriales exigentes. Con su estructura antiaflojamiento, fácil desmontaje y soporte para mecanizado OEM e integración de chaveteros, satisface las rigurosas necesidades de la ingeniería mecánica moderna.
