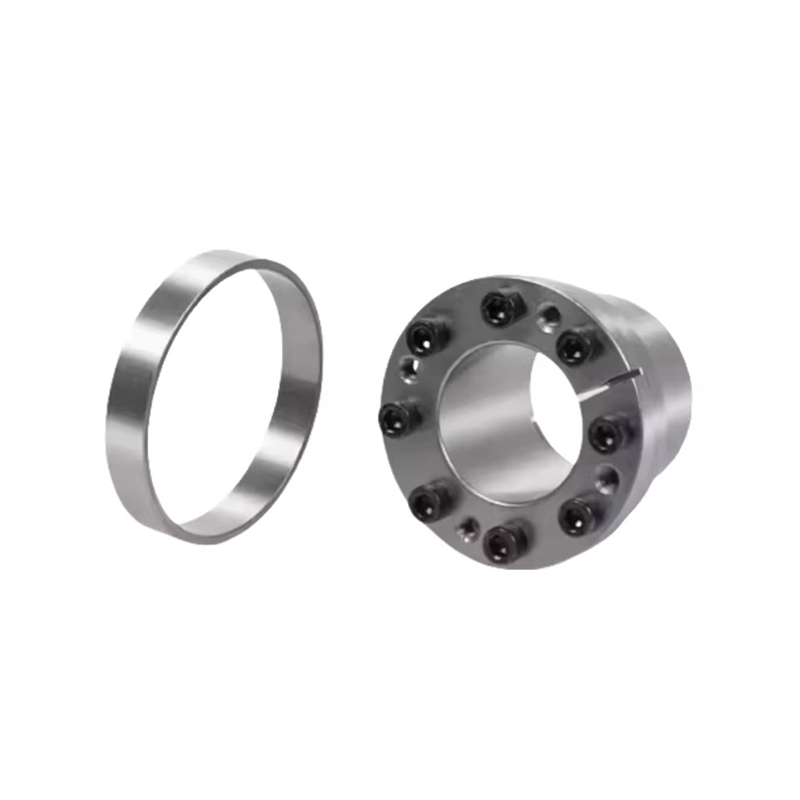

Name: Manguito de expansión RSK-Z11 para transmisión de par ultraalto con alta capacidad de carga dinámica, alta rigidez y gran estabilidad
Rating: 5 (99 reviews)

Especificación

Tamaño (mm)	Dimensiones (mm)			Carga nominal		Presión de contacto (MPa)		Tornillo de bloqueo	Peso (kg aprox.)
Tamaño (mm)	L1	L2	D1	axiales (kN)	Par (N·m)	Eje (MPa)	Concentrador (MPa)	Apriete (N·m)	Peso (kg aprox.)
6×14×21	10	24	25	4	12	185	80	2	0.05
7×15×25	12	29	27	7	24	223	105	5	0.06
8×15×25	12	29	27	7	29	207	111	5	0.07
9×16×26	14	30	28	10	42	197	110	5	0.07
10×16×26	14	30	28	10	48	179	112	5	0.07
11×18×26	14	30	32	10	51	165	102	5	0.07
12×18×26	14	30	32	10	55	152	100	5	0.08
13×23×26	14	30	38	10	64	143	82	5	0.11
14×23×26	14	30	38	10	68	130	80	5	0.11
15×24×36	16	42	45	18	133	194	121	17	0.22
16×24×36	16	42	45	18	140	180	118	17	0.22
17×26×38	18	44	47	22	180	190	125	17	0.25
18×26×38	18	44	47	22	200	180	125	17	0.23
19×27×38	18	44	49	22	210	172	121	17	0.25
20×28×38	18	44	50	22	220	160	115	17	0.26
22×32×45	25	51	54	22	250	113	78	17	0.36
24×34×45	25	51	56	22	270	106	76	17	0.35
25×34×45	25	51	56	22	280	101	76	17	0.34
28×39×45	25	51	61	32	450	130	93	17	0.42
30×41×45	25	51	62	32	500	133	95	17	0.43
32×43×45	25	51	65	35	540	115	86	17	0.49
35×47×52	32	58	69	44	800	106	81	17	0.55
38×50×52	32	58	72	45	900	105	79	17	0.62
40×53×52	32	58	75	45	900	92	68	17	0.64

Tamaño (mm)	Dimensiones (mm)			Carga nominal		Presión de contacto (MPa)		Tornillo de bloqueo	Peso (kg aprox.)
Tamaño (mm)	L1	L2	D1	axiales (kN)	Par (N·m)	Eje (MPa)	Concentrador (MPa)	Apriete (N·m)	Peso (kg aprox.)
42×55×52	32	58	78	47	1000	90	81	17	0.85
45×59×70	45	78	86	80	1950	105	78	41	1.05
48×62×70	45	78	87	81	1800	102	78	41	1.13
50×65×70	45	78	92	81	2020	96	72	41	1.26
55×71×80	55	88	98	95	2730	89	68	41	1.53
60×74×80	55	88	104	98	2870	76	61	41	1.66
65×87×80	55	88	111	99	3190	73	57	41	1.9
70×90×96	65	106	119	147	5150	82	69	83	3
75×95×96	65	106	126	153	5710	88	66	83	3.1
80×100×96	65	106	131	196	8260	103	77	83	3.3
85×106×96	65	106	137	204	8670	97	82	83	3.6
90×112×96	65	106	144	206	8800	88	74	83	4
95×120×96	65	106	149	237	11300	103	82	83	4.7
100×125×96	65	106	154	285	14300	114	90	83	5.2
110×140×128	90	140	180	293	16600	83	68	145	8.7
120×155×128	90	140	198	302	17700	71	56	145	10.6
130×165×128	90	140	208	380	24800	89	69	145	11.3

Descripción

El manguito de expansión Z11 es un dispositivo de bloqueo mecánico de alto rendimiento diseñado para aplicaciones de transmisión de par ultra alto. Diseñado para cumplir con los requisitos exigentes en maquinaria pesada y cargada dinámicamente, el modelo Z11 garantiza una conexión segura y sin juego entre ejes y cubos sin necesidad de chaveteros ni estrías. Ofrece un rendimiento excepcional donde la precisión, la confiabilidad y la resistencia mecánica son fundamentales.

Principio de funcionamiento
El casquillo de expansión Z11 funciona según el principio de bloqueo por fricción. Cuando se aprietan los pernos de sujeción axial, las superficies cónicas interior y exterior del manguito generan una presión radial que crea una poderosa unión por fricción entre el eje y el componente montado. Esta unión transmite torsión y fuerzas axiales con eficiencia y estabilidad excepcionales. A diferencia de las conexiones con llave tradicionales, el manguito Z11 distribuye la carga de manera uniforme, lo que reduce las concentraciones de tensión localizadas y garantiza una vida útil más larga.

Estructura y composición
El manguito de expansión Z11 normalmente se compone de los siguientes elementos clave:
Conos internos y externos: componentes cónicos mecanizados con precisión que facilitan la expansión radial uniforme.
Pernos de sujeción: sujetadores de alta resistencia que inducen fuerza axial y crean agarre por fricción.
Acero de aleación de alta calidad: la funda está fabricada con acero de primera calidad, tratada con endurecimiento superficial avanzado y acabados anticorrosión para una durabilidad y resistencia al desgaste superiores.
La personalización OEM opcional está disponible para satisfacer necesidades dimensionales o de rendimiento específicas.

Características y ventajas clave
Transmisión de par ultraalto: Capaz de transmitir un par significativamente mayor en comparación con los acoplamientos convencionales o los conjuntos con llave.
Alta capacidad de carga dinámica: optimizada para maquinaria sujeta a frecuentes ciclos de arranque y parada, variaciones de carga y golpes.
Rigidez excepcional: la estructura robusta de la funda minimiza los micromovimientos, lo que garantiza una alineación precisa y un funcionamiento sin vibraciones.
Fuerte estabilidad operativa: ofrece una excelente resistencia al aflojamiento en condiciones de carga dinámica o inversa.
Diseño sin juego: garantiza una transferencia de torsión exacta sin juego, ideal para sistemas impulsados con precisión.
Fácil instalación y desmontaje: se puede instalar o quitar sin dañar el eje o el cubo, lo que promueve la facilidad de servicio y reduce el tiempo de inactividad.
Soporte OEM: Hay opciones de personalización flexibles disponibles para diámetro, longitud, configuración de pernos y tratamiento de superficie.

Aplicaciones
El manguito de expansión Z11 se usa ampliamente en industrias que exigen una transmisión de potencia precisa y alta confiabilidad mecánica, que incluyen:
Maquinaria y Equipo Pesado
Turbinas eólicas y sistemas de generación de energía
Máquinas para procesar acero y metales
Equipos para la industria del papel y la pulpa
Sistemas de propulsión marina
Grandes transportadores y accionamientos industriales
Máquinas herramienta y sistemas de automatización
