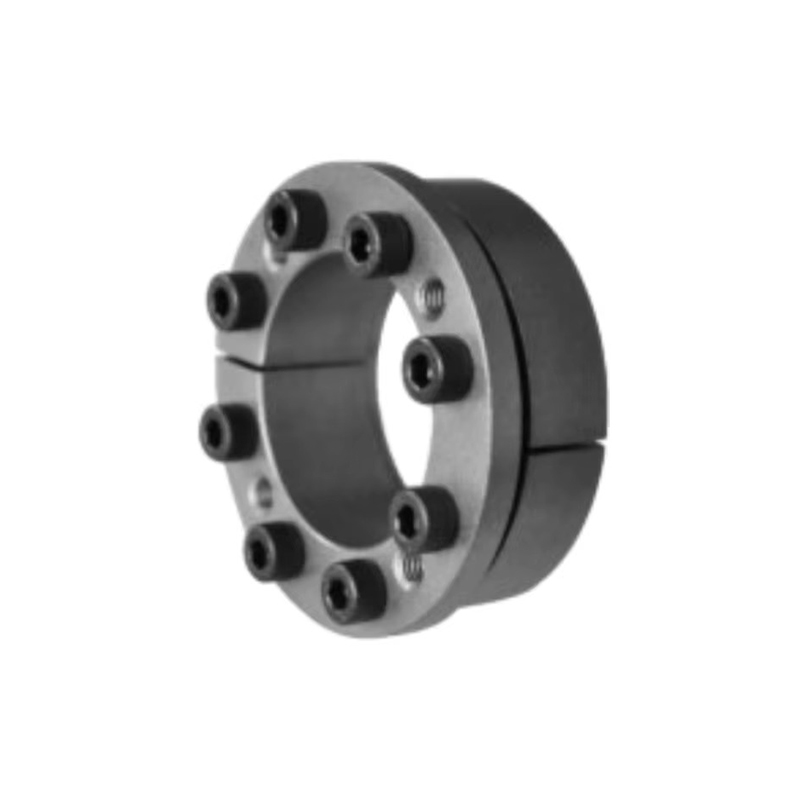

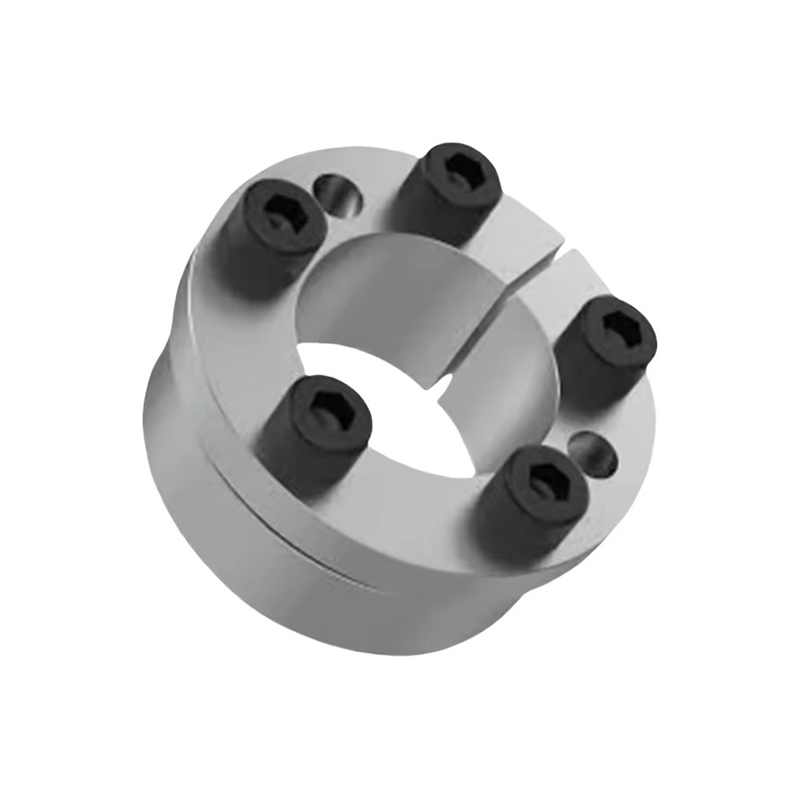

Name: Manguito de expansión de alta precisión RSK-Z8 con fácil desmontaje y montaje y excelente resistencia a la fatiga
Rating: 5 (99 reviews)

Especificación

Tamaño (mm)	Dimensiones (mm)			Carga nominal		Presión de contacto (MPa)		Tornillo de bloqueo	Peso (kg aprox.)
Tamaño (mm)	L1	L2	D1	axiales (kN)	Par (N·m)	Eje (MPa)	Concentrador (MPa)	Apriete (N·m)	Peso (kg aprox.)
18×47×28	17	34	54	28	270	212	94	17	0.3
19×47×28	17	34	54	28	274	215	93	17	0.3
20×47×28	17	34	54	28	280	218	94	17	0.32
22×47×28	17	34	54	28	300	200	95	17	0.32
24×50×28	17	34	57	28	330	178	89	17	0.35
25×50×28	17	34	57	34	420	210	105	17	0.32
28×55×28	17	34	62	35	510	177	96	17	0.37
30×55×28	17	34	62	35	510	177	96	17	0.37
32×60×28	17	34	67	40	730	222	116	17	0.39
35×60×28	17	34	67	44	770	194	112	17	0.39
38×65×28	17	34	72	45	830	181	103	17	0.46
40×65×28	17	34	72	50	940	182	109	17	0.46
42×75×33	20	41	82	70	1590	234	130	41	0.72
45×75×33	20	41	82	70	1630	213	124	41	0.7
48×80×33	20	41	87	70	1740	198	119	41	0.8
50×80×33	20	41	87	80	1830	195	120	41	0.77
55×85×33	20	41	92	80	2210	192	125	41	0.8
60×90×33	20	41	97	80	2410	178	120	41	0.88
65×95×33	20	41	102	90	3090	192	131	41	0.93
70×110×40	24	50	117	130	4620	208	134	83	1.6
75×115×40	24	50	122	130	4900	191	123	83	1.76
80×120×40	24	50	127	130	5000	176	119	83	1.81
85×125×40	24	50	132	150	6300	195	135	83	1.9
90×130×40	24	50	137	150	6800	187	131	83	2
95×135×40	24	50	142	160	7700	191	132	83	2.1
100×145×44	26	56	152	190	9800	202	141	145	2.8
110×155×44	26	56	162	200	10300	173	125	145	3.2
120×165×44	26	56	172	220	12200	189	138	145	3.4
130×180×54	34	66	187	280	19000	177	126	145	5.1
140×190×54	34	68	197	290	20000	158	115	230	5.4

Tamaño (mm)	Dimensiones (mm)			Carga nominal		Presión de contacto (MPa)		Tornillo de bloqueo	Peso (kg aprox.)
Tamaño (mm)	L1	L2	D1	axiales (kN)	Par (N·m)	Eje (MPa)	Concentrador (MPa)	Apriete (N·m)	Peso (kg aprox.)
150×200×54	34	68	207	340	26000	179	133	230	5.6
160×210×54	34	68	217	370	30000	141	139	230	6
170×225×64	44	78	232	380	34000	185	106	230	7.9
180×235×64	44	78	242	400	35000	130	101	230	8
190×250×64	44	78	257	460	48000	161	120	230	10
200×260×64	44	78	267	500	48000	144	110	230	10.5
220×285×72	50	88	294	587	64500	145	110	355	13.4
240×305×72	50	88	314	734	88000	165	130	355	14.3
260×325×72	50	88	334	840	114000	180	145	355	15.5
280×355×84	60	102	364	948	132000	150	120	485	22.9
300×375×84	60	102	384	1059	129000	150	125	485	24.1
320×405×101	74	121	414	1374	250000	160	120	690	36.4
340×425×101	74	121	434	1603	272500	140	130	690	38.4
360×455×116	86	138	464	1710	308000	175	115	930	46.2
380×475×116	86	138	486	1995	379000	155	125	930	55
400×495×116	86	138	504	1995	399000	150	120	930	61

Descripción

El manguito de expansión de alta precisión Z8 es un componente mecánico finamente diseñado para proporcionar un ajuste preciso y un rendimiento confiable en entornos industriales exigentes. Elaborado con acero de alta calidad, este manguito de expansión combina técnicas de fabricación avanzadas con una resistencia mejorada a la fatiga para garantizar una durabilidad duradera. Su diseño permite un fácil desmontaje y montaje, lo que hace que el mantenimiento y el reemplazo sean eficientes y sencillos.

Características y ventajas clave
Ingeniería de alta precisión: Fabricado con tolerancias estrictas para garantizar una estabilidad dimensional precisa, asegurando un ajuste seguro y consistente en ensamblajes que requieren una alineación exacta.

Fácil desmontaje y montaje: el diseño de la funda simplifica los procesos de instalación y extracción, lo que reduce el tiempo de inactividad y los costos de mano de obra durante el mantenimiento o las actualizaciones de equipos.

Excelente resistencia a la fatiga: construido para soportar ciclos de tensión repetitivos sin comprometer la integridad estructural, lo que extiende significativamente la vida útil del componente en condiciones de carga dinámica.

Prevención de daños: Construido con acero duradero con tratamientos superficiales que mejoran la resistencia al desgaste, la corrosión y los daños mecánicos, preservando el rendimiento a lo largo del tiempo.

Estabilidad estructural confiable: Mantiene la forma y la resistencia bajo cargas elevadas y condiciones operativas variables, evitando la deformación y garantizando la seguridad operativa.

Compatibilidad de aplicaciones versátiles: Adecuado para la integración en diversos sistemas mecánicos donde la precisión y la durabilidad son fundamentales.

Aplicaciones
Maquinaria de precisión: ideal para usar en equipos que requieren una alineación exacta y una fijación confiable, como máquinas CNC, robótica y herramientas de fabricación de alta precisión.

Componentes de Automoción: Adecuado para conjuntos sometidos a cargas y vibraciones repetitivas, mejorando la vida útil de los componentes y reduciendo la frecuencia de mantenimiento.

Equipos industriales: Se utilizan en bombas, compresores y otras maquinarias donde la resistencia a la fatiga y la facilidad de mantenimiento son prioridades.

Aeroespacial y Defensa: Aplicable en sistemas donde el ajuste preciso y la durabilidad bajo estrés cíclico son esenciales para la confiabilidad operativa.

Soluciones OEM: personalizables para cumplir con requisitos técnicos específicos en aplicaciones industriales y mecánicas especializadas.
