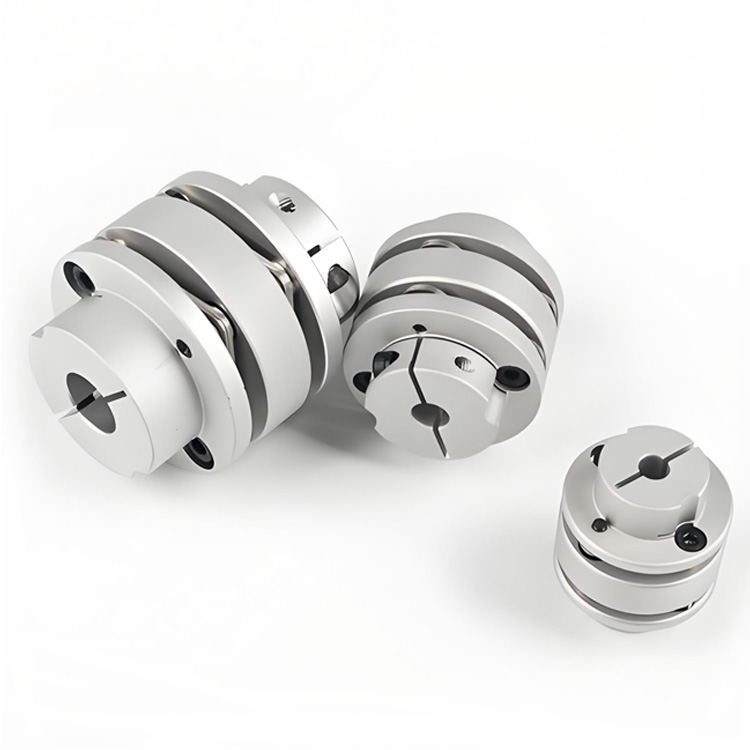

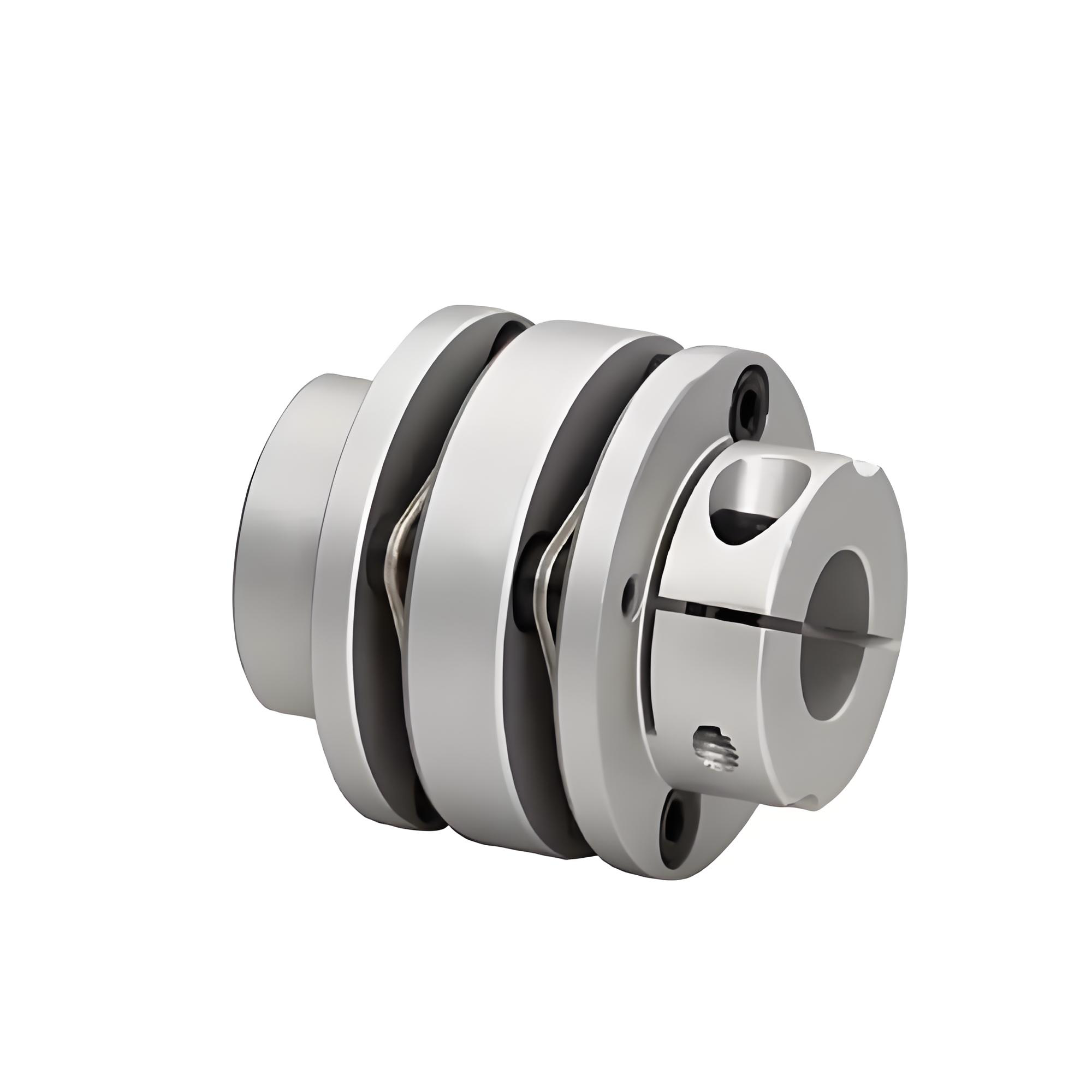

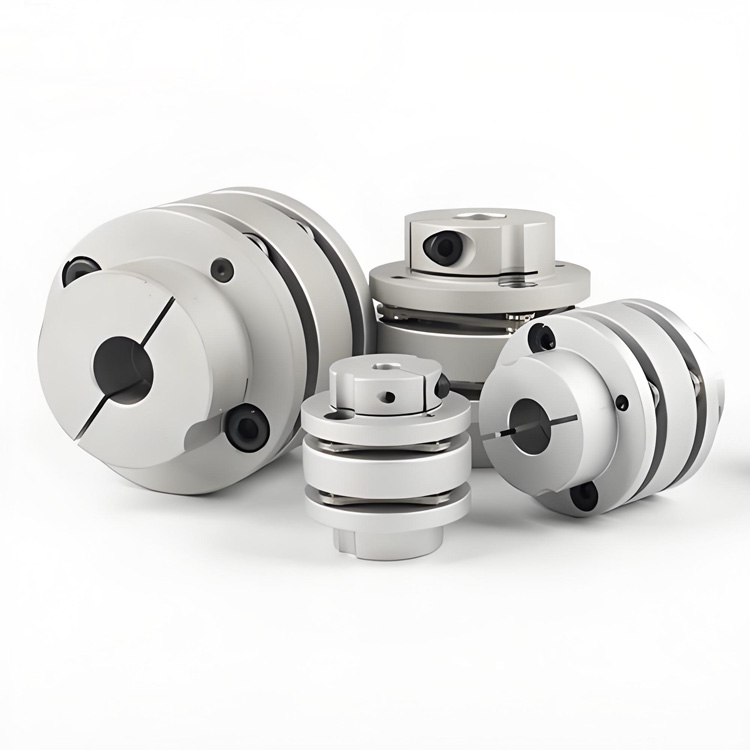

RSK-CPLT Tipo de abrazadera de acoplamiento de eje escalonado de doble diafragma de aleación de aluminio flexible de alto rendimiento utilizado para maquinaria eléctrica

RSK-CPLT Tipo de abrazadera de acoplamiento de eje escalonado de doble diafragma de aleación de aluminio flexible de alto rendimiento utilizado para maquinaria eléctrica

Contáctenos
  • Especificación
  • describir
Especificación

>Manguito de eje de aleación de aluminio de alta resistencia

>El diafragma está hecho de acero inoxidable 304.

>Alta rigidez de torsión, puede controlar con precisión la rotación del eje, puede realizar un control de alta precisión

>Diseñado para servomotores y motores paso a paso

>La conexión sin espacios entre el eje y el manguito del eje es adecuada para rotación hacia adelante y hacia atrás

>Baja inercia, adecuado para funcionamiento a alta velocidad.

>Método de apriete del tornillo de sujeción

①NO. ②D ③L ④d₁  ⑤d₂ Rango opcional D₂ E N D1 H M Par de apriete del tornillo
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NO. ②D ③L Par nominal
(N ·m) 		Excentricidad permitida
(mm) 		Deflexión permitida
(°) 		Desviación axial permitida
(mm) 		Velocidad permitida
(rpm) 		Rigidez de inversión estática
(N ·m/rad) 		Momento de inercia
(kg ·m²) 		Peso
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1×10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7×10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
