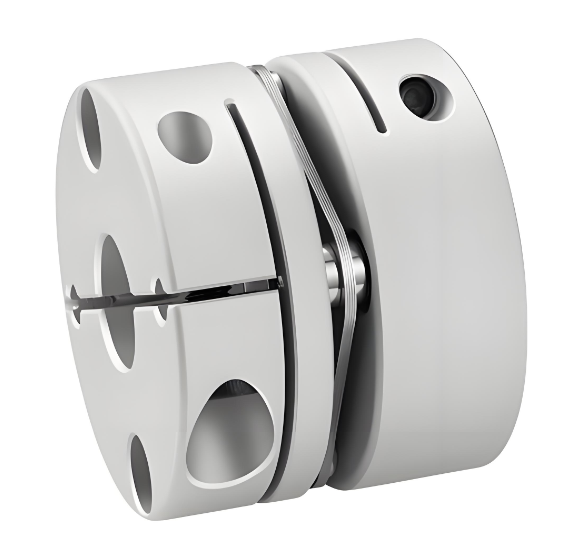

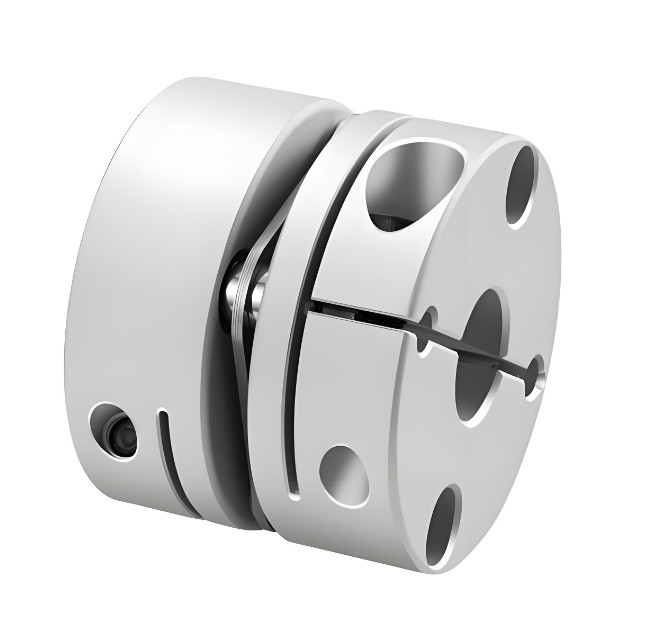

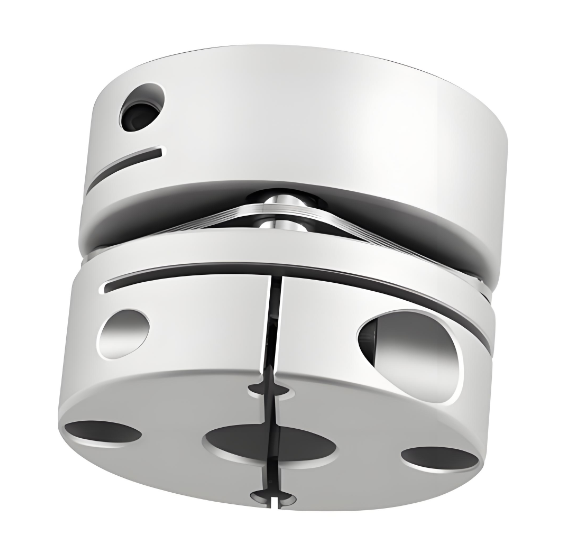

RSK-CPS Tipo de sujeción de acoplamiento de diafragma de acero inoxidable único de aleación de aluminio de alta resistencia

RSK-CPS Tipo de sujeción de acoplamiento de diafragma de acero inoxidable único de aleación de aluminio de alta resistencia

Contáctenos
  • Especificación
  • describir
Especificación



> La camisa del eje está hecha de aleación de aluminio de alta resistencia.

> El diafragma está hecho de acero inoxidable 304

> Alta rigidez del par, puede controlar con precisión la rotación del eje, puede realizar un control de alta precisión

> Diseñado específicamente para servomotor paso a paso

> Baja inercia, adecuado para funcionamiento a alta velocidad.

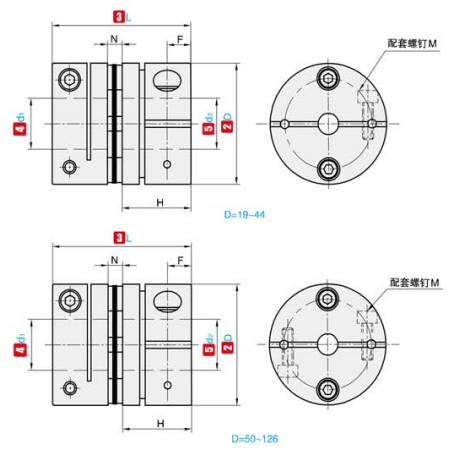

①NO. ②D ③L ④d₁ ⑤d₂ Rango opcional N F H M Par de apriete del tornillo (N·m)
RSK-CPS


19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2.5 0.8
26 26 3 4 5 6 6,35 7 8 9 9.525 10 11 12 14 2.6 3.9 11.65 M3 1.2
32 28 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 3.5 3.85 12.25 M3 1.2
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 16 3.5 4.5 14.25 M4 2.5
39 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 4.5 5 14.9 M4 2.5
44 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24 4.5 5 14.9 M4 2.5
56 45 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 5.5 6.4 19.75 M5 5
68 53 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 6.3 7.7 23.35 M6 8
82 68 17 18 19 20 22 24 25 28 30 32 35 38 40 42 8.0 9.7 30 M8 20

①NO. ②D ③L Par nominal
(N ·m) 		Excentricidad permitida
(mm) 		Deflexión permitida
(°) 		Desviación axial permitida
(mm) 		Velocidad permitida
(rpm) 		Rigidez de inversión estática
(N ·m/rad) 		Momento de inercia Peso
(g)
RSK-CPS 19 20 1 0.1 1 ±0,09 10000 1400 6,7×10⁻⁷ 11
26 26 1.5 0.1 1 ±0,14 10000 3700 2,2×10⁻⁶ 28
32 28 2 0.1 1 ±0,18 10000 5700 7,1×10⁻⁶ 46
34 32 3 0.1 1 ±0,18 10000 8100 8,0×10⁻⁶ 55
39 34.5 6 0.1 1 ±0,23 10000 18000 2,2×10⁻⁵ 81
44 34.5 9 0.1 1 ±0,27 10000 20000 2,8×10⁻⁵ 99
56 45 25 0.1 1 ±0,36 10000 50000 1,2×10⁻⁴ 217
68 53 60 0.1 1 ±0,4 9000 70000 1,5×10⁻⁴ 348
82 68 80 0.1 1 ±0,5 8000 140000 1,8×10⁻⁴ 689
