Wholesale RSK-CPNLT Abrazadera de acoplamiento de doble diafragma escalonada ennegrecida de acero 45# resistente a la corrosión

Inicio / Productos / Servoacoplamientos / Acoplamientos de diafragma / RSK-CPNLT Abrazadera de acoplamiento de doble diafragma escalonada ennegrecida de acero 45# resistente a la corrosión

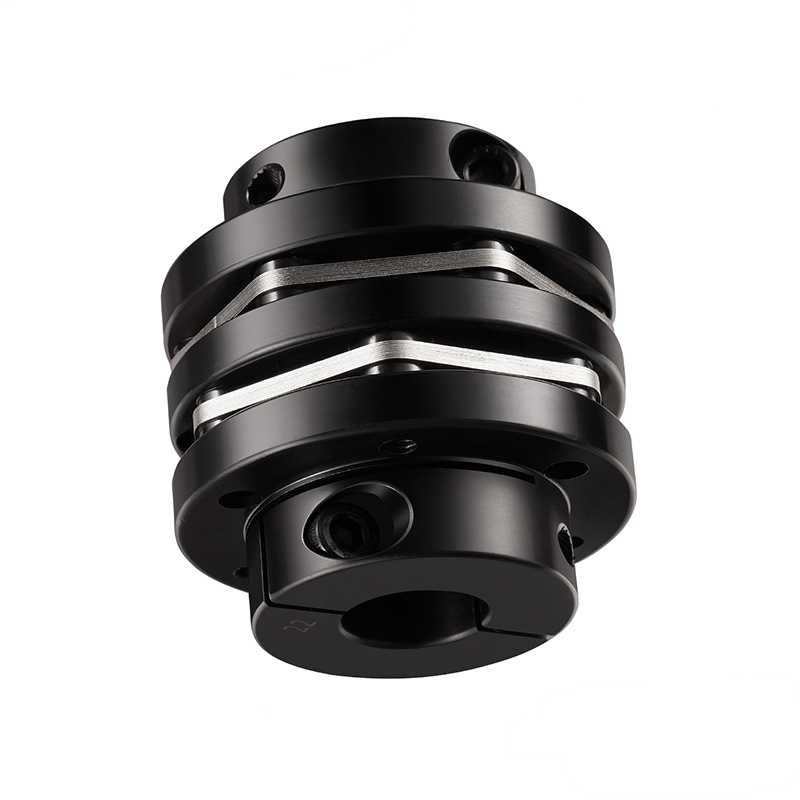

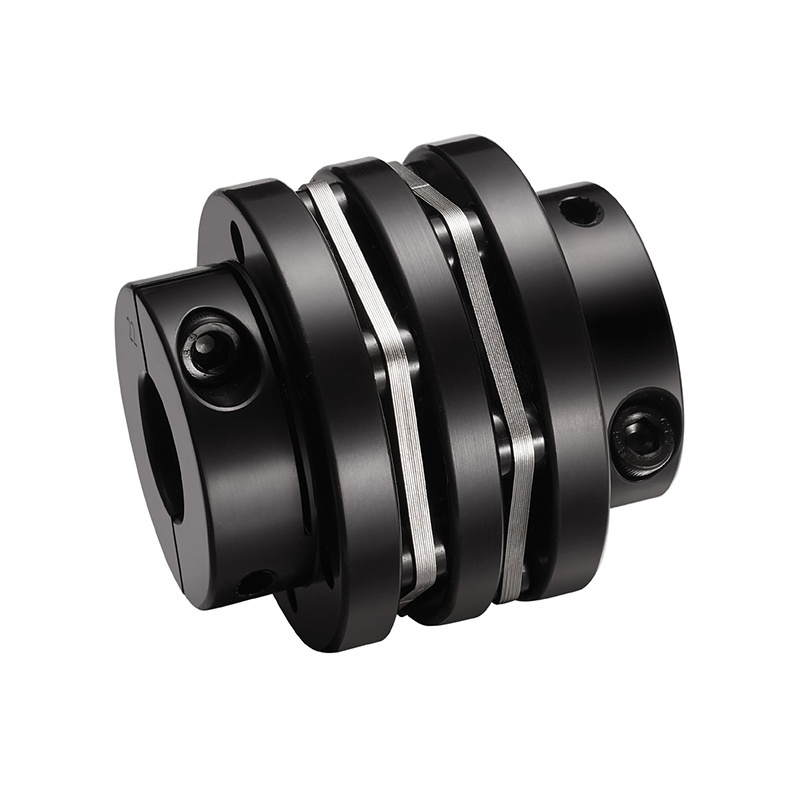

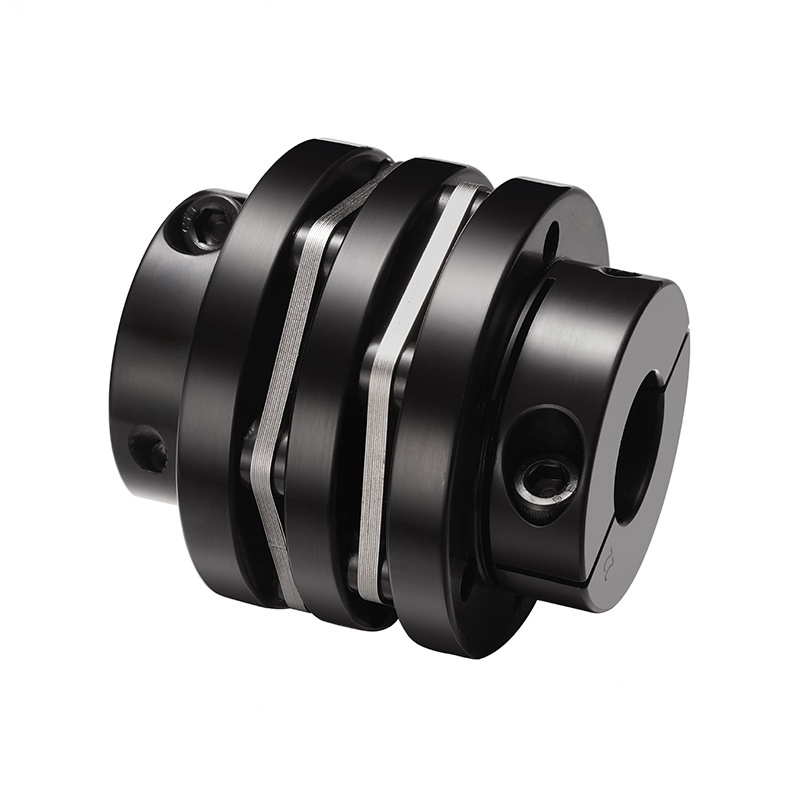

RSK-CPNLT Abrazadera de acoplamiento de doble diafragma escalonada ennegrecida de acero 45# resistente a la corrosión

Contáctenos
  • Especificación
  • describir
Especificación

>El diafragma está hecho de acero inoxidable 304.

>Alta rigidez de torsión, puede controlar con precisión la rotación del eje, puede realizar un control de alta precisión

>Diseñado para servomotores y motores paso a paso

>Con diseño de chavetero, gran transmisión de par

>La conexión sin espacios entre el eje y el manguito del eje es adecuada para rotación hacia adelante y hacia atrás

>La manga del eje está hecha de acero 45#

>Método de apriete del tornillo de sujeción

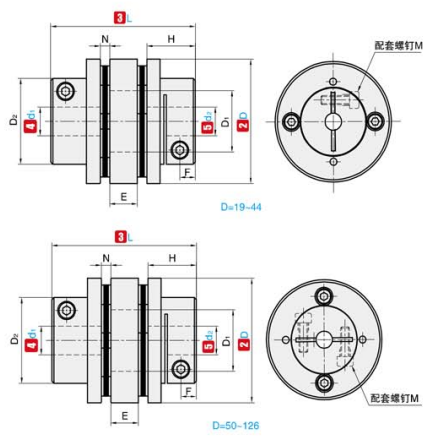

①NO. ②D ③L ④d₁ ⑤d₂ Rango opcional D₂ E N H M Par de apriete del tornillo
(N·m)
RSK-CPNLT 56 64 12 12,7 14 15 16 17 18 19 20 22 38 12.9 6.1 19.45 M5 5
68 75 15 16 17 18 19 20 22 24 25 46 15.1 6.9 23.05 M6 8
82 98 17 18 19 20 22 24 25 28 30 32 56 21.4 8.6 29.7 M8 20

①NO. ②D ③L Par nominal
(N ·m)
Excentricidad permitida
(mm)
Deflexión permitida
(°)
Desviación axial permitida
(mm)
Velocidad permitida
(rpm)
Rigidez de inversión estática
(N·m/rad)
Momento de inercia Peso
(g)
RSK-CPNLT 56 64 37 0.1 1 ±0,36 5000 4480 1,8×10⁻ 4 546
68 75 90 0.1 1 ±0,40 4500 6900 4,5×10⁻⁴ 910
82 98 125 0.1 1 ±0,50 4000 9300 7,0×10⁻⁴ 1695
