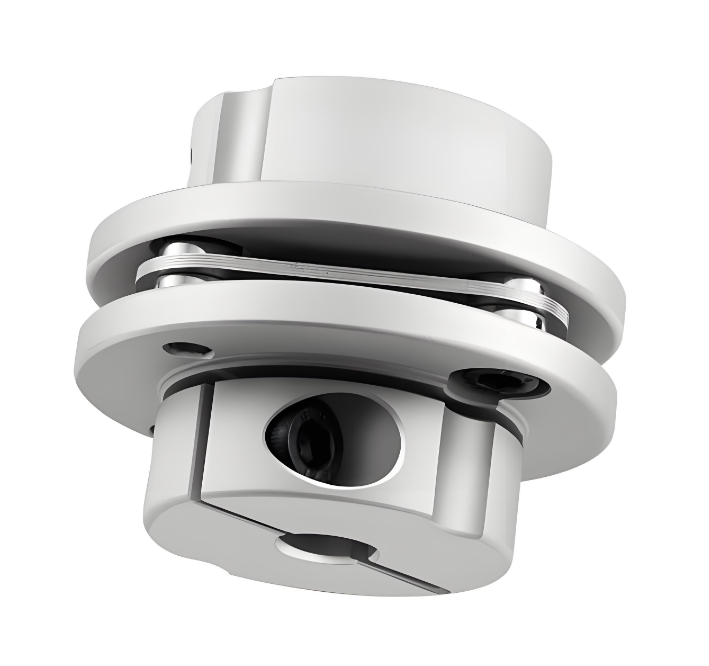

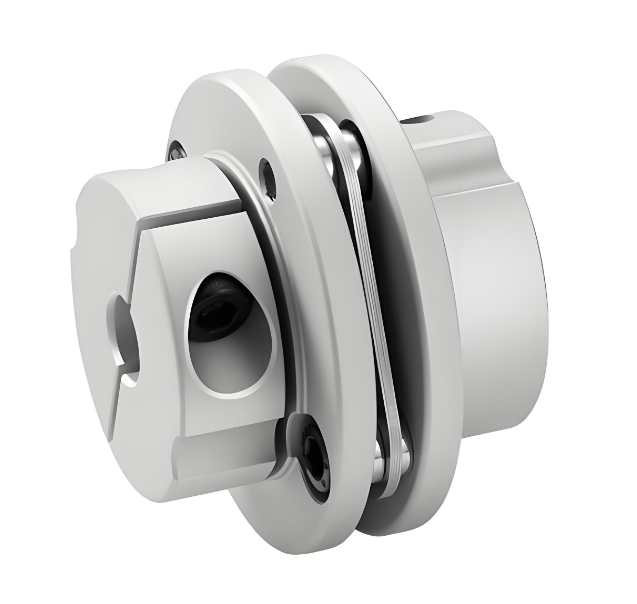

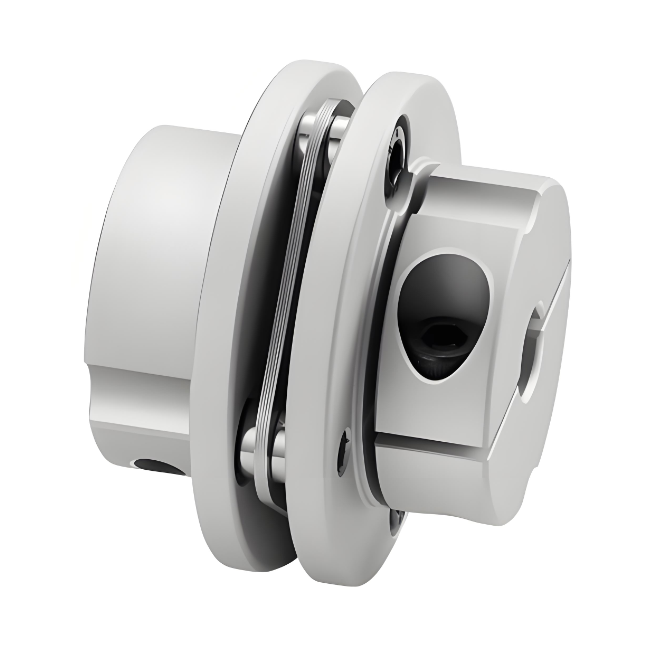

RSK-CPST Acoplamiento de diafragma simple escalonado de aleación de aluminio para servomaquinaria

RSK-CPST Acoplamiento de diafragma simple escalonado de aleación de aluminio para servomaquinaria

Contáctenos
  • Especificación
  • Descripción
Especificación

>Manguito de eje de aleación de aluminio de alta resistencia

>El diafragma está hecho de acero inoxidable 304.

>Alta rigidez de torsión, puede controlar con precisión la rotación del eje, puede realizar un control de alta precisión

>Diseñado para servomotores y motores paso a paso

>La conexión sin espacios entre el eje y el manguito del eje es adecuada para rotación hacia adelante y hacia atrás

>Baja inercia, adecuado para funcionamiento a alta velocidad.

>Método de apriete del tornillo de sujeción

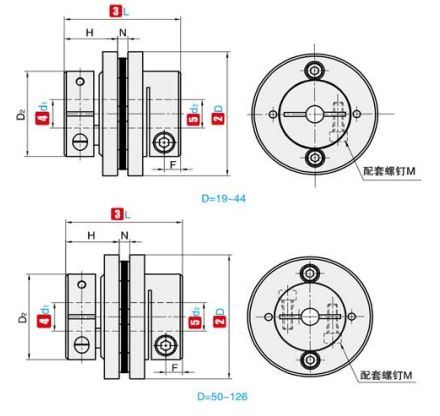

①NO. ②D ③L ④d₁  ⑤d₂ Rango opcional D₂ N F H M Par de apriete del tornillo
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NO. ②D ③L Par nominal
(N ·m) 		Excentricidad permitida
(mm) 		Deflexión permitida
(°) 		Desviación axial permitida
(mm) 		Velocidad permitida
(rpm) 		Rigidez de inversión estática
(N ·m/rad) 		Momento de inercia
(kg ·m²) 		Peso
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5×10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1×10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3×10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
