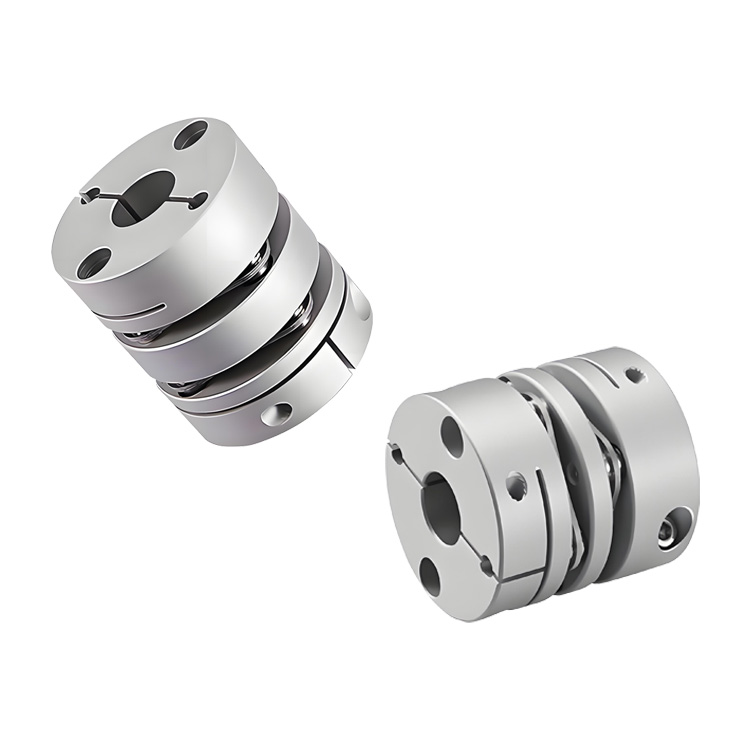

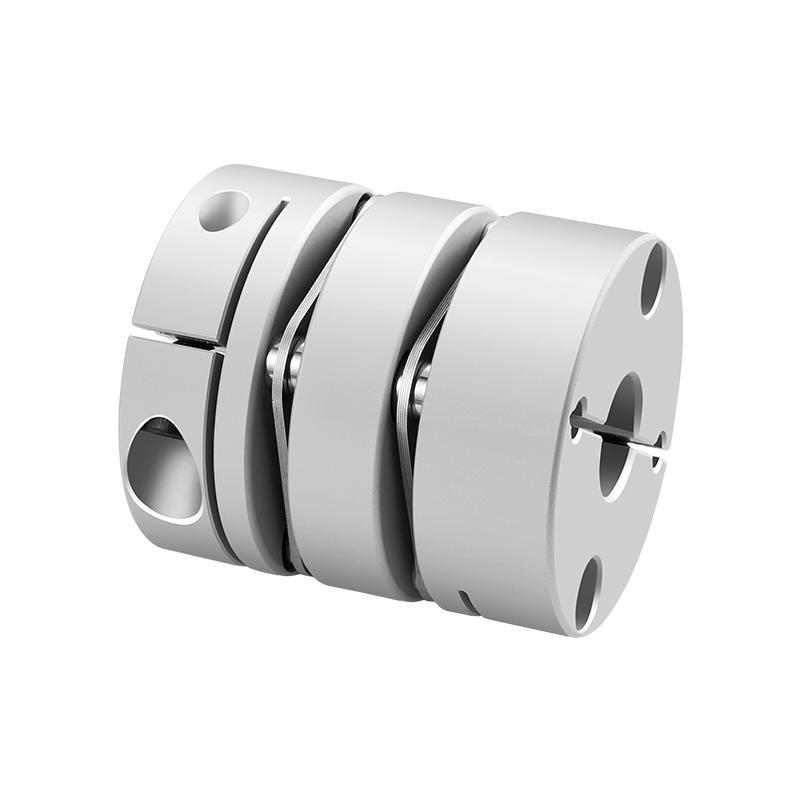

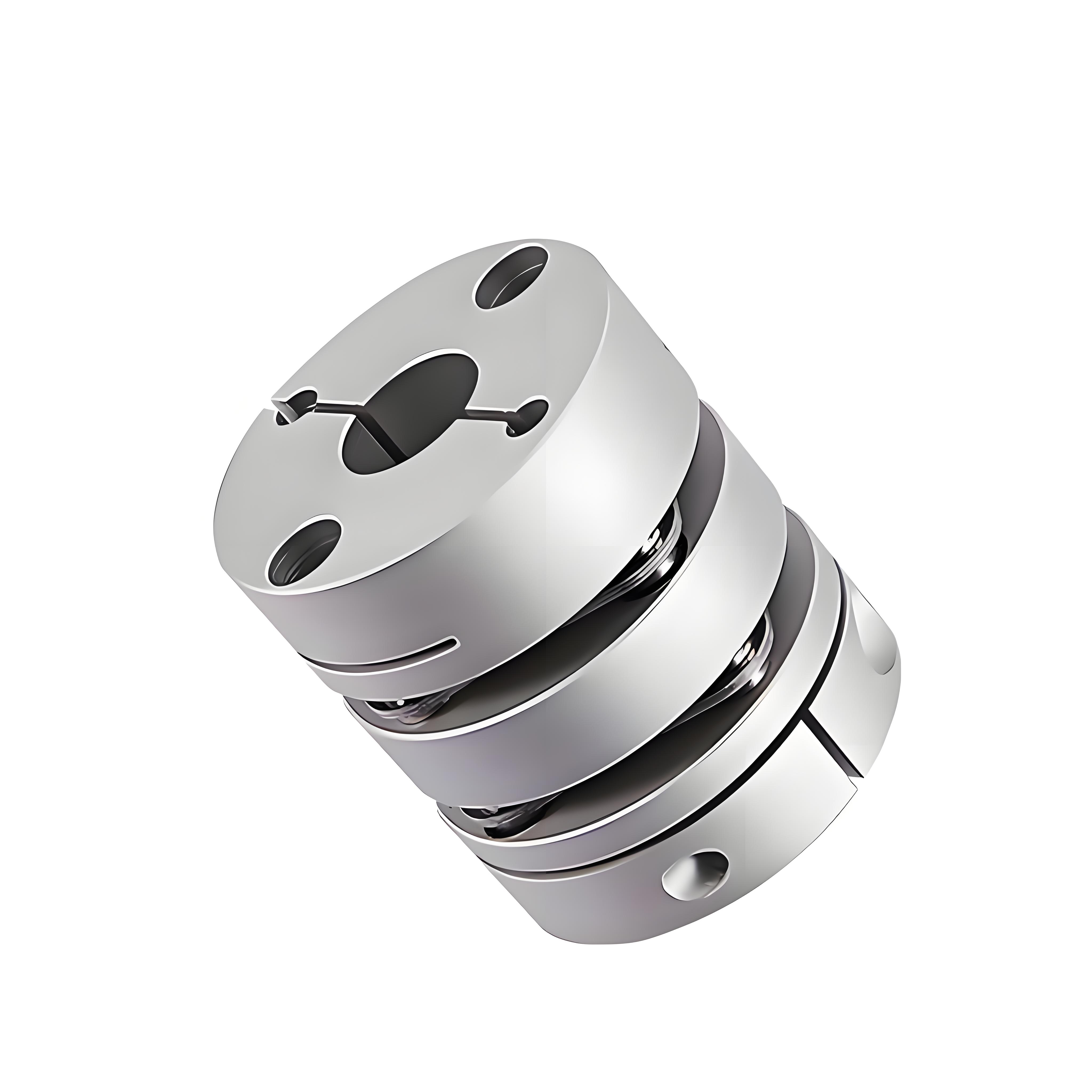

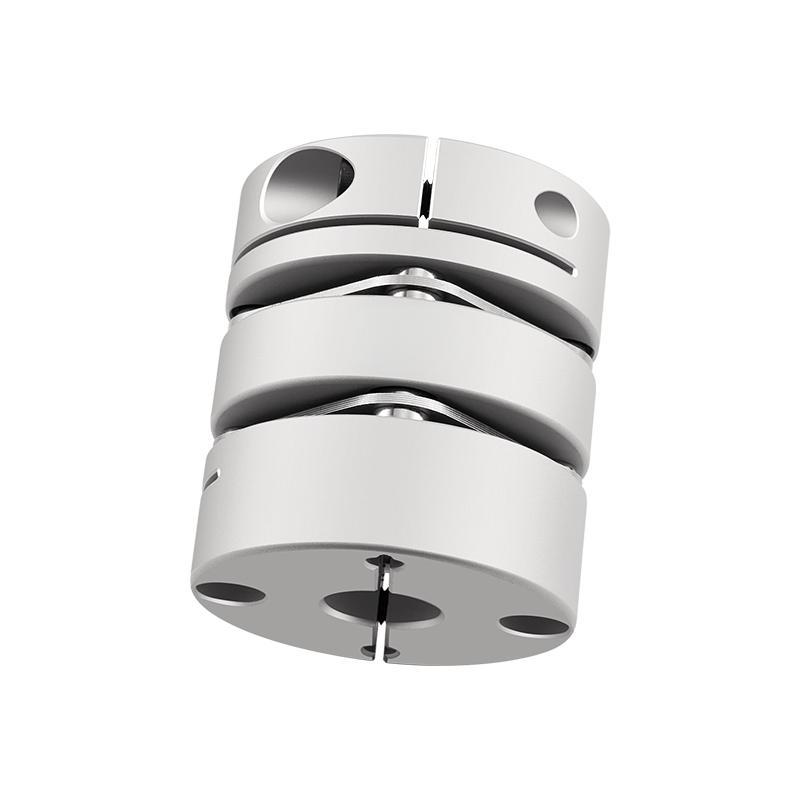

El tipo de abrazadera de acoplamiento de aleación de aluminio con disco de diafragma duradero RSK-CPL compensa las desviaciones angulares y axiales

El tipo de abrazadera de acoplamiento de aleación de aluminio con disco de diafragma duradero RSK-CPL compensa las desviaciones angulares y axiales

Contáctenos
  • Especificación
  • describir
Especificación

>La funda del eje está hecha de aleación de aluminio de alta resistencia.

>El diafragma está hecho de acero inoxidable 304.

>Alta rigidez de par, puede controlar con precisión la rotación del eje y puede controlarse con alta precisión

>La conexión del eje sin espacios y del manguito del eje están especialmente diseñadas para servomotores y motores paso a paso.

> Inercia ultrabaja, alta sensibilidad, adecuada para funcionamiento a alta velocidad.

>Las características de rotación en sentido horario y antihorario son exactamente las mismas.
>El diafragma de acero inoxidable compensa las desviaciones angulares y axiales

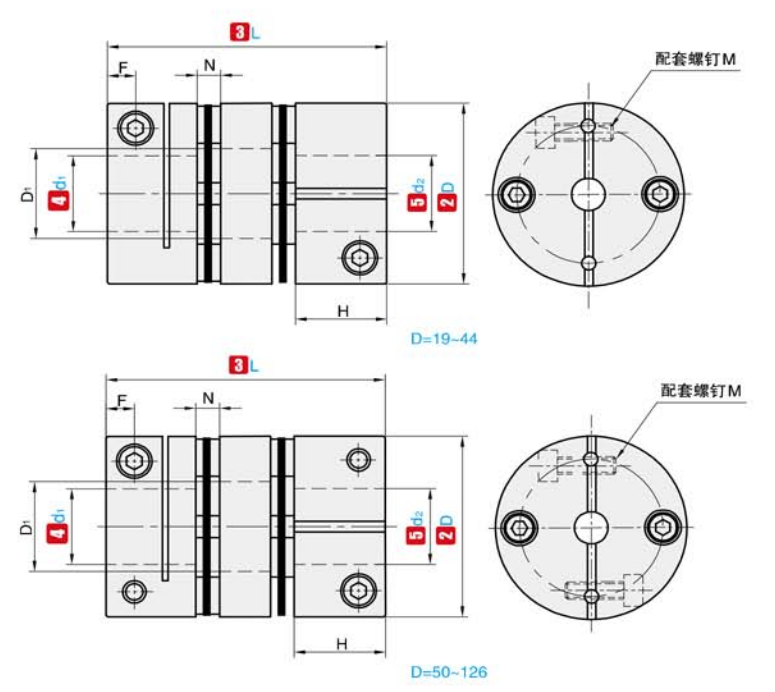

①NO. ②D ③L ④d₁ ⑤d₂ Rango opcional E D1 N F H M Par de apriete del tornillo
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2.5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12 14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NO. ②D ③L Par nominal
(N ·m) 		Excentricidad permitida
(mm) 		Deflexión permitida
(°) 		Desviación axial permitida
(mm) 		Velocidad permitida
(rpm) 		Rigidez de inversión estática
(N ·m/rad) 		Momento de inercia Peso
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
