Especificación

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables proporcionan una protección mejorada para el equipo.

La instalación y extracción rápidas ahorran tiempo y esfuerzo

Vida útil ultralarga

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y una amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales.

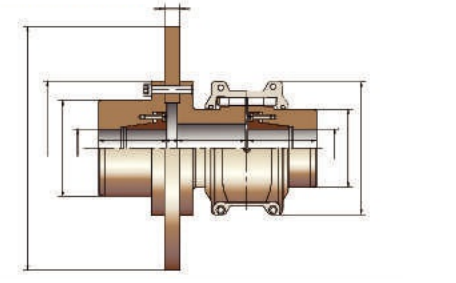

modelo	Par nominal/ tn N.M	Par de frenado tn nm	Velocidad permitida/ N rpm	Agujero máximo del eje/ d1 milímetros	Agujero máximo del eje d milímetros	Longitud axial L milímetros	Entre longitud L1 milímetros	Dimensiones exteriores de la bandeja de frenado DD milímetros	Ancho de la bandeja de frenado LL milímetros	D milímetros	D2 milímetros	espacio C milímetros	espacio E milímetros	Peso (sin agujero ni disco) kilos	Carga kg
6080T	2050	680	3160	55	95	95	315	30	190	122	3	220	30.4	0.172
6090T	3730	1240	3060	70	70	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	85	85	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	100	100	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	110	110	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	120	145	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	130	160	190	170	630	30	384	268	6	20	262.3	1.135

6150T	39800	13200	1300	190	180	200	210	1000	30	450	295	6	15	335.6	1.952
6160T	55900	18600	1150	210	200	215	220	1000	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	230	230	230	240	1200	30	570	395	6	20	660.2	3.496
6180T	103000	34300	920	270	260	270	260	1200	30	630	430	6	20	910.5	3.768
6190T	137000	45600	890	310	300	290	265	1400	30	680	508	6	20	1128	4.4

6200T	186000	62000	780	350	340	320	265	1400	30	760	530	6	20	1527	5.63
6210T	249000	83000	820	370	360	350	320	1600	30	850	580	13	20	2126	10.53
6220T	336000	112000	850	410	400	390	350	1600	30	930	590	13	20	2785	16.07
6230T	435000	145000	550	430	420	420	360	1800	30	1000	670	13	20	3584	24.06
6240T	559000	186000	500	460	450	450	370	1800	30	1100	700	13	20	4735	33.82

describir

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

El acoplamiento de rejilla de resorte serpentino Jiangsu RSK combina la alta capacidad de torsión de los acoplamientos de engranajes con la flexibilidad de los acoplamientos elásticos, lo que lo convierte en una opción más simple e ideal entre los acoplamientos de servicio mediano a pesado. Su diseño de desmontaje rápido elimina por completo las dificultades de instalación y extracción, ofreciendo una solución de acoplamiento más económica y confiable.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables brindan una protección mejorada para el equipo.

Las superficies de los dientes del acoplamiento de rejilla de resorte serpentino RSK están compuestas de múltiples superficies curvas, que permiten que el área de contacto varíe según los cambios en la carga. Este diseño permite que el acoplamiento resista mejor los impactos de carga y las cargas variables, lo que garantiza una mayor seguridad durante el arranque o en condiciones de carga desiguales. Además, la transmisión flexible del resorte absorbe una cantidad significativa de fuerzas vibratorias. Su efecto amortiguador reduce las vibraciones de impacto en más de un 36%, lo que lo convierte en un verdadero filtro de golpes y vibraciones para sistemas de transmisión de potencia.

La instalación y extracción rápida ahorra tiempo y esfuerzo.

Con el objetivo de abordar las dificultades e ineficiencias en la instalación y desmontaje de acoplamientos, RSK ha desarrollado un nuevo acoplamiento de desmontaje rápido. Adopta una interfaz de superficie cónica y utiliza varios pernos de alta resistencia en la cara del extremo para aplicar fuerza, logrando efectos tanto de expansión como de conexión. Este diseño permite un ajuste con holgura durante la instalación y, al mismo tiempo, ofrece el rendimiento de un ajuste con interferencia, lo que ahorra más del 70 % del tiempo en comparación con los productos tradicionales con ajuste con interferencia.

Vida útil ultralarga.

El resorte cónico está fabricado con acero de aleación de alta resistencia y se somete a un estricto proceso de tratamiento térmico para lograr una rigidez y flexibilidad superiores. La superficie del resorte está pulida con chorro de arena con precisión para comprimir la estructura molecular de la capa superficial, lo que da como resultado una mayor resistencia al desgaste y una vida útil prolongada.

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales. El resorte puede oscilar libremente dentro de las ranuras de los dientes del manguito de semiacoplamiento, lo que permite considerables desviaciones radiales, angulares y axiales entre los dos ejes. Mientras estas desviaciones permanezcan dentro de un cierto rango, no afectarán el rendimiento de la transmisión de energía, ni generarán ruido ni comprometerán la vida útil.
