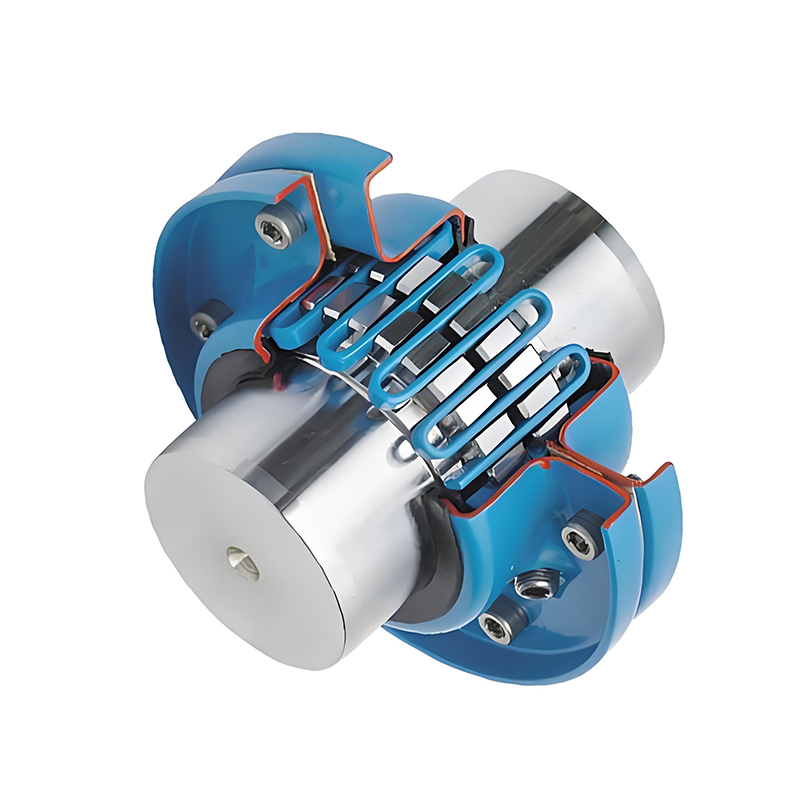

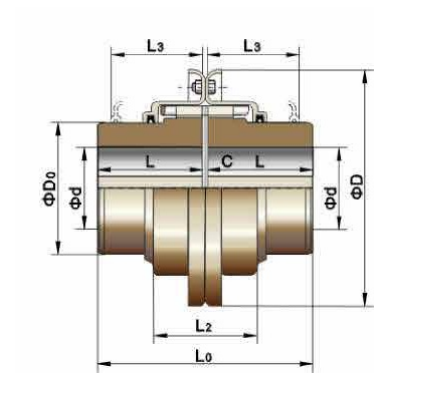

Tipo de instalación axial de carcasa de acoplamiento de rejilla de resorte serpentino RSK

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables proporcionan una protección mejorada para el equipo.

La instalación y extracción rápidas ahorran tiempo y esfuerzo

Vida útil ultralarga

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y una amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales.

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

El acoplamiento de rejilla de resorte serpentino Jiangsu RSK combina la alta capacidad de torsión de los acoplamientos de engranajes con la flexibilidad de los acoplamientos elásticos, lo que lo convierte en una opción más simple e ideal entre los acoplamientos de servicio mediano a pesado. Su diseño de desmontaje rápido elimina por completo las dificultades de instalación y extracción, ofreciendo una solución de acoplamiento más económica y confiable.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables brindan una protección mejorada para el equipo.

Las superficies de los dientes del acoplamiento de rejilla de resorte serpentino RSK están compuestas de múltiples superficies curvas, que permiten que el área de contacto varíe según los cambios en la carga. Este diseño permite que el acoplamiento resista mejor los impactos de carga y las cargas variables, lo que garantiza una mayor seguridad durante el arranque o en condiciones de carga desiguales. Además, la transmisión flexible del resorte absorbe una cantidad significativa de fuerzas vibratorias. Su efecto amortiguador reduce las vibraciones de impacto en más de un 36%, lo que lo convierte en un verdadero filtro de golpes y vibraciones para sistemas de transmisión de potencia.

La instalación y extracción rápida ahorra tiempo y esfuerzo.

Con el objetivo de abordar las dificultades e ineficiencias en la instalación y desmontaje de acoplamientos, RSK ha desarrollado un nuevo acoplamiento de desmontaje rápido. Adopta una interfaz de superficie cónica y utiliza varios pernos de alta resistencia en la cara del extremo para aplicar fuerza, logrando efectos tanto de expansión como de conexión. Este diseño permite un ajuste con holgura durante la instalación y, al mismo tiempo, ofrece el rendimiento de un ajuste con interferencia, lo que ahorra más del 70 % del tiempo en comparación con los productos tradicionales con ajuste con interferencia.

Vida útil ultralarga.

El resorte cónico está fabricado con acero de aleación de alta resistencia y se somete a un estricto proceso de tratamiento térmico para lograr una rigidez y flexibilidad superiores. La superficie del resorte está pulida con chorro de arena con precisión para comprimir la estructura molecular de la capa superficial, lo que da como resultado una mayor resistencia al desgaste y una vida útil prolongada.

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales. El resorte puede oscilar libremente dentro de las ranuras de los dientes del manguito de semiacoplamiento, lo que permite considerables desviaciones radiales, angulares y axiales entre los dos ejes. Mientras estas desviaciones permanezcan dentro de un cierto rango, no afectarán el rendimiento de la transmisión de energía, ni generarán ruido ni comprometerán la vida útil.
