Name: RSK-LT Acoplamiento de pasador de manguito elástico de fácil instalación con pasadores y casquillos elásticos
Rating: 5 (99 reviews)

Especificación

Características clave:

Estructura simple, bajo costo

Bajo coste y precio de fabricación.

No requiere lubricación, fácil mantenimiento

Posee cierta capacidad de compensación y amortiguación.

Fácil instalación

El casquillo elástico de goma puede proporcionar cierto grado de aislamiento eléctrico.

Campos de aplicación principales:

Conexiones entre motores y máquinas accionadas en ventiladores, bombas y otra maquinaria en general (más común)

Transportadores ligeros, mezcladores, maquinaria agrícola.

Compresores y grupos electrógenos pequeños y medianos.

Diversas maquinarias industriales ligeras donde el coste es un factor sensible.

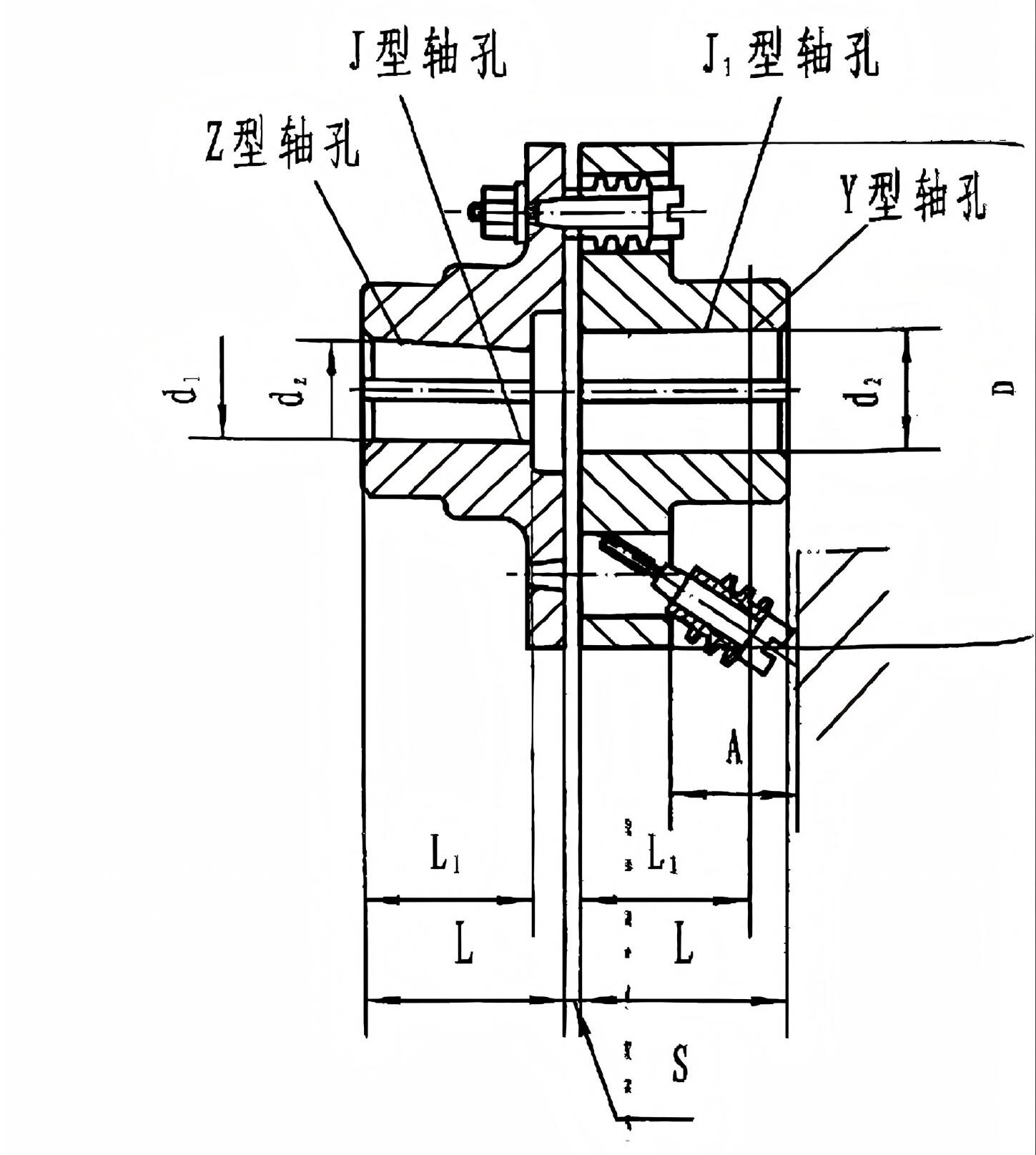

modelo	Par nominal (N·m)	permitido velocidad de rotación (rpm)		Diámetro del agujero del eje (mm) d₁、d₂、dz		Longitud del agujero del eje (mm)			D	A	S	Permitido compensación cantidad		peso (kg)	momento de Inercia (kg.m ² )
						En forma de Y	J、J、En forma de Z					radiales (mm)	ángulo dirección
		hierro	acero	hierro	acero	L	L₁	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10、11	10、11	25	17	—
				12	12、14	32	20	—
RSK-LT2	16	5500	7600	12、14	12、14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16、18、19	42	30	42
RSK-LT3	31.5	4700	6300	16、18、19	16、18、19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20、22	52	38	52
RSK-LT4	63	4200	5700	20、22、24	20、22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25、28	62	44	62
RSK-LT5	125	3600	4600	25、28	25、28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30、32	30、32、35	82	60	82
RSK-LT6	250	3300	3800	30、35、38	32、35、38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40、42	112	84	12
RSK-LT7	500	2800	3600	40、42、45	40、42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45、48、50、55	45、48、50、55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60、63	142	107	142
RSK-LT9	1000	2100	2850	50、55、56	50、55、56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60、63	60、63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63、65、70、71、75	63、65、70、71、75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80、85	80、85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80、85、90、95	80、85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100、110	100、110	212	167	212
RSK-LT12	8000	1100	1450	100、110、120、125	100、110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160、170	302	242	302

Descripción

Es un acoplamiento de elementos flexibles no metálicos que transmite el torque a través de pasadores y casquillos elásticos.

Su principio de funcionamiento central utiliza la deformación por compresión de casquillos elásticos de caucho (o poliuretano) para transmitir torsión y aprovecha su elasticidad para compensar la desalineación, absorber vibraciones y golpes. Con su estructura simple, es uno de los acoplamientos más utilizados en el campo de la transmisión de potencia pequeña a mediana y velocidad media a baja, a menudo denominado "acoplamiento estándar".

La estructura del acoplamiento Tipo LT es muy sencilla y consta principalmente de los siguientes componentes:

Dos semiacoplamientos: normalmente hechos de hierro fundido (HT200) o acero fundido (ZG270-500), que se asemejan a bridas con un anillo de orificios para pasadores alrededor de la periferia.

Casquillo elástico (buje): el componente central. Generalmente hecho de caucho o poliuretano, tiene forma cilíndrica con una brida. Se instala en los orificios para pasadores del semiacoplamiento conducido. El pasador pasa a través del orificio central del casquillo elástico, conectando así de forma flexible los dos semiacoplamientos.

Placa Retenedora (Opcional): Se utiliza para asegurar axialmente los casquillos elásticos y evitar que se caigan.

Rendimiento estructural:

Debido al espacio entre el manguito elástico y el orificio circular en la brida del medio acoplamiento, así como a la deformación del manguito elástico, el acoplamiento tiene un cierto grado de compensación para el desplazamiento relativo y el rendimiento de absorción de impactos.

Características clave:

Estructura simple, bajo costo

Pocas piezas, proceso de fabricación maduro, coste y precio de fabricación muy bajos, que ofrecen una economía excepcional.

No requiere lubricación, fácil mantenimiento

No contiene pares de fricción con deslizamiento relativo, no requiere adición de aceite o grasa, lo que lo califica como un acoplamiento libre de mantenimiento (solo requiere inspección periódica).

Posee cierta capacidad de compensación y amortiguación.

Fácil instalación

El casquillo elástico de goma puede proporcionar cierto grado de aislamiento eléctrico.

Campos de aplicación principales:

El tipo LT es un acoplamiento clásico "económico de uso general", adecuado para aplicaciones no exigentes con bajos requisitos de precisión de transmisión y rendimiento dinámico, potencia moderada y entornos relativamente limpios, como:

Conexiones entre motores y máquinas accionadas en ventiladores, bombas y otra maquinaria en general (más común).

Transportadores ligeros, mezcladores, maquinaria agrícola.

Compresores pequeños y medianos, grupos electrógenos.

Diversas maquinaria industrial ligera donde el costo es un factor sensible.
