Especificación

Ángulo de funcionamiento≤18°

Tipo de expansión grande

Enlace con cubo de brida

Especificaciones fundamentales:

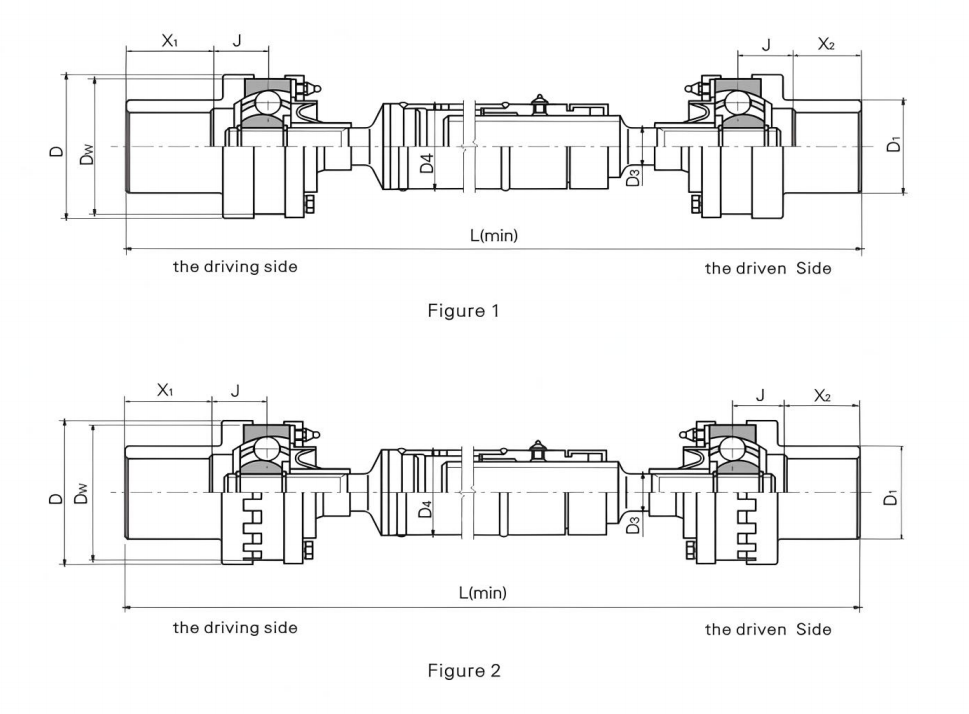

Tipo	Diagramaa	Par nominal (N·m)	Par de fatiga (N·m)	Ángulo de operación permitido			La expansión Δ	El momento de inercia GD³ J × 10⁻ ³ (kg·m²)
Tipo	Diagramaa	Par nominal (N·m)	Par de fatiga (N·m)	En rotación	en reposo		La expansión Δ	L=1000	Cada 100 más de la longitud
BJ75DT	Figura 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Figura 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Figura 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Figura 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Figura 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Figura 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Figura 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Figura 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Figura 2	63112	29106	18°		20°	140	7195	54

Las dimensiones principales:

Tipo	Diagramaa	dw	D	D1	D3	D4	J	L(mín)
BJ75DT	Figura 1	80	85	55	22	50	26	640
BJ95DT	Figura 1	95	100	65	27.5	60	32	710
BJ125DT	Figura 1	125	130	90	36.75	76	42	840
BJ150DT	Figura 1	146	151	105	46	76	50	970
BJ175DT	Figura 2	165.1	170	120	52	89	60	1080
BJ200DT	Figura 2	190	196	140	60	102	65	1120
BJ225DT	Figura 2	212	218	160	66	102	70	1140
BJ250DT	Figura 2	230	238	180	76	140	80	1160

Observaciones :X ₁ ,X ₂ son las longitudes de los extremos del eje decididas por los clientes.

La característica y el uso.

El ajuste de la distancia de instalación y la expansión axial se realizan a través de la ranura deslizante encajada en la junta universal. La expansión se puede ajustar de acuerdo con el requisito especial. Se utiliza principalmente para el accionamiento del rodillo de presión, el rodillo de sellado del rodillo de fregado, el rodillo de tensión de acabado y el rodillo exprimidor en el equipo metalúrgico.

El ejemplo de simbolización:BJ125DT1000

BJ:Tipo BJ

125: La especificación es 125

Tipo D:D

T: La expansión de la ranura del eje intermedio.

1000: La longitud es 1000

describir

La extensión grande del acoplamiento universal síncrono de velocidad constante con jaula de bolas fija es un componente de transmisión que combina un diseño innovador y un rendimiento excelente. Su exquisita estructura se compone de una funda en forma de estrella (pista de rodadura interior), una carcasa de bola (pista de rodadura exterior), una bola de acero, una abrazadera, una cubierta antipolvo y una jaula. En la pared interior de la carcasa cilíndrica y el exterior del manguito en estrella, el exclusivo diseño cilíndrico de ranura recta, con las bolas de acero colocadas con precisión allí, combinado con el posicionamiento estable de las bolas de acero por la jaula y las seis pistas de rodadura de bolas de acero de transmisión bien lubricadas en los asientos de bolas interior y exterior, garantizan una transmisión de potencia estable y eficiente.

Cuando está en funcionamiento, la potencia comienza desde el eje de transmisión y llega suavemente al extremo de salida a través de la conducción de las bolas de acero y la carcasa esférica. No importa cómo cambie el ángulo entre los ejes en condiciones de trabajo complejas, el acoplamiento puede garantizar la sincronización de la velocidad del eje de entrada y la velocidad del eje de salida con su ingeniosa estructura para lograr una transmisión de potencia suave y precisa.

En términos de rendimiento, tiene todas las ventajas. Su punto culminante es la alta eficiencia de transmisión. La pérdida de potencia cambia casi linealmente en el rango de inclinación del eje. En condiciones normales de trabajo, la eficiencia de la transmisión puede alcanzar 0,98. Con una excelente capacidad de compensación angular, el ángulo entre los dos ejes se puede cambiar de manera flexible de 0° a 45° y puede hacer frente a diversos entornos de instalación y operación. Al mismo tiempo, también tiene un buen rendimiento telescópico, que puede absorber eficazmente la vibración y el impacto durante el funcionamiento del equipo y reducir las pérdidas del sistema. Además, el canal de rotación del acoplamiento se procesa con alta precisión y cada componente es un cuerpo giratorio uniforme. Después de estrictos experimentos de equilibrio dinámico, se garantiza una alta precisión del equilibrio dinámico y el funcionamiento es estable y confiable.

En el campo de la automoción, se utiliza para semiejes de vehículos con tracción delantera y ejes de transmisión de vehículos con tracción en las cuatro ruedas para garantizar una salida de potencia suave; en maquinaria industrial, como máquinas herramienta, maquinaria pesada, etc., proporciona un soporte sólido para el funcionamiento estable de los equipos. Con su estructura compacta, fácil instalación, buen sellado y larga vida útil, el acoplamiento de eje de transmisión universal síncrono tipo jaula de bolas fija retráctil se ha convertido en una opción ideal para la transmisión de potencia en muchas industrias.
