Especificación

Ángulo de funcionamiento=18°

Expansión permitida 士12~±35

Enlace con cubo de brida

Especificaciones fundamentales:

Tipo	Diagramaa	Par nominal (N·m)	Par de fatiga (N·m)	Ángulo de operación permitido		La expansión Δ	El momento de inercia GD³ J × 10 ^-3 (kg·m²)
				Ángulo de operación permitido			L=500	L=1000	Cada 100 más de la longitud
				En rotación	en reposo		Eje sólido	Eje hueco	Eje sólido	Eje hueco
BJ75D	Figura 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Figura 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Figura 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Figura 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Figura 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Figura 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Figura 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Figura 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Figura 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

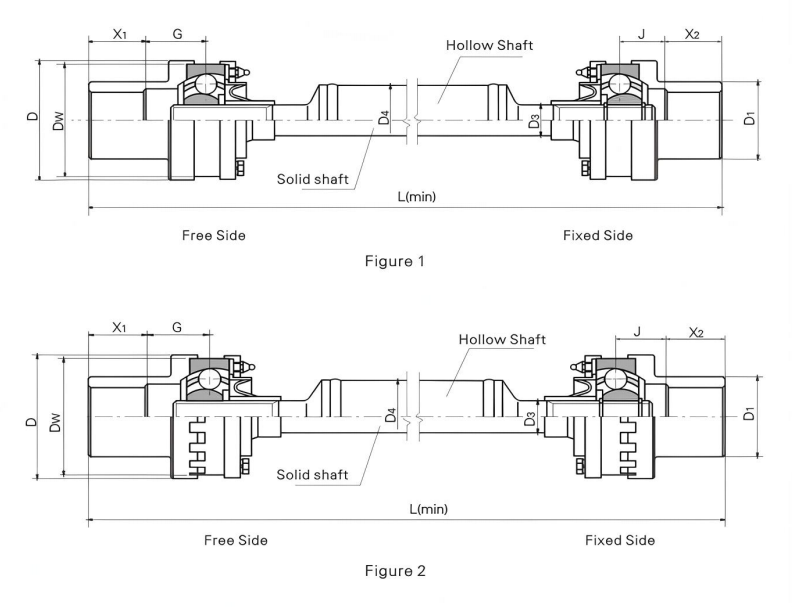

Las dimensiones principales:

Tipo	Diagramaa	dw	D	D1	G	J	Eje sólido D3	Eje hueco D4	L(mín)
Tipo	Diagramaa	dw	D	D1	G	J	Eje sólido D3	Eje hueco D4	Eje sólido	Eje hueco
BJ75D	Figura 1	80	85	55	38	26	22	50	280	640
BJ95D	Figura 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Figura 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Figura 1	146	151	105	72	50	46	76	520	970
BJ175D	Figura 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Figura 2	190	196	140	85	65	60	102	650	1120
BJ225D	Figura 2	212	218	160	90	70	66	102	720	1140
BJ250D	Figura 2	230	238	180	100	80	76	140	750	1160
BJ300D	Figura 2	266.7	273	205	115	90	84	140	830	1190

Observaciones :X ₁ ,X ₂ son las longitudes de los extremos del eje decididas por los clientes.

La característica y el uso.

El ajuste de la distancia de instalación y la expansión axial se realizan a través de la ranura deslizante encajada en la junta universal.

Se utiliza principalmente para accionar el rodillo de presión, el rodillo de sellado del rodillo de fregado, el rodillo de tensión de acabado y el rodillo exprimidor en el equipo metalúrgico.

El ejemplo que simboliza:BJ125D1000

BJ: Tipo BJ

125: La especificación es 125

D: Tipo D

1000: La longitud es 1000

describir

El acoplamiento universal de velocidad constante con jaula de bolas con ranura en arco es un componente de precisión que desempeña un papel clave en el campo de la transmisión industrial moderna. Con su excelente rendimiento y calidad confiable, se ha convertido en una opción ideal para muchos escenarios de aplicaciones de alta demanda.

La junta homocinética se compone principalmente de componentes centrales como el anillo exterior de la jaula de bolas, el anillo interior en forma de estrella, la jaula y la bola de acero de transmisión de fuerza. El anillo exterior de la jaula de bolas y el anillo interior en forma de estrella están firmemente conectados a los ejes maestro y esclavo, respectivamente. El centro de la bola de acero de transmisión de fuerza está ubicado en el plano que pasa por el centro del acoplamiento y se coloca en la pista compuesta por las ranuras esféricas exteriores del anillo exterior esférico y las ranuras esféricas exteriores del anillo interior en forma de estrella. Los centros de las dos esferas coinciden exactamente con el centro del acoplamiento universal y las bolas de acero están instaladas en la ventana de la jaula. Un diseño estructural tan exquisito garantiza que cuando cambia el ángulo entre los ejes maestro y esclavo del acoplamiento, el punto de transmisión de fuerza esté siempre en la bisectriz del ángulo, logrando así la sincronización de la velocidad entre los ejes maestro y esclavo, que es también la razón fundamental por la que se denomina acoplamiento universal síncrono de velocidad constante.

En términos de rendimiento, este acoplamiento tiene muchas ventajas. Su sincronización es excelente, lo que evita eficazmente el problema del funcionamiento inestable del equipo causado por la diferencia de velocidad. Tiene un fuerte rendimiento de amortiguación y reducción de vibraciones, lo que puede reducir significativamente el ruido durante el proceso de transmisión y crear un entorno más silencioso para el funcionamiento del equipo. Además, con el mismo diámetro de rotación y ángulo de inclinación, su capacidad de carga se puede aumentar entre 0,5 y 1 veces en comparación con productos similares, que es totalmente capaz de transmitir un gran par. Tanto en dirección axial como radial, tiene una gran cantidad de compensación, especialmente en la dirección axial, que se puede lograr sin estrías externas, simplificando enormemente la estructura general del equipo. Además, el acoplamiento también tiene las ventajas de una estructura novedosa, peso ligero, buena procesabilidad, etc., lo que resulta conveniente para la producción en masa y ayuda a reducir costes. Al mismo tiempo, su funcionamiento es confiable, fácil de montar y desmontar, fácil de mantener diariamente y tiene una larga vida útil. Ya sea que se trate de cargas pesadas a baja velocidad o condiciones de transmisión de alta velocidad, puede afrontarlas fácilmente.

El acoplamiento universal síncrono de velocidad constante tipo jaula de bolas fija de alto torque se usa ampliamente en muchas industrias como metalurgia, minería, maquinaria de ingeniería, petroquímica, etc. En equipos de laminación de acero a gran escala en la industria metalúrgica, puede transmitir de manera estable un gran torque para garantizar la eficiencia y precisión del proceso de laminación de acero; en los equipos de excavación y transporte de maquinaria minera, puede adaptarse a condiciones de trabajo complejas para garantizar una transmisión de energía estable y confiable; en las operaciones de elevación y excavación de maquinaria de ingeniería, proporciona un fuerte apoyo a la gran potencia de salida del equipo; En equipos de mezcla y transporte a gran escala en la industria petroquímica, desempeña un papel de transmisión vital.
