RSK-BJB Acoplamientos universales CV con jaula de bolas de transmisión de alta eficiencia utilizados principalmente en extremos de ruedas de camiones mineros

Característica BJ-B:

Ángulo de funcionamiento≤42,5°

Enlace a través del eje estriado

Especificaciones fundamentales

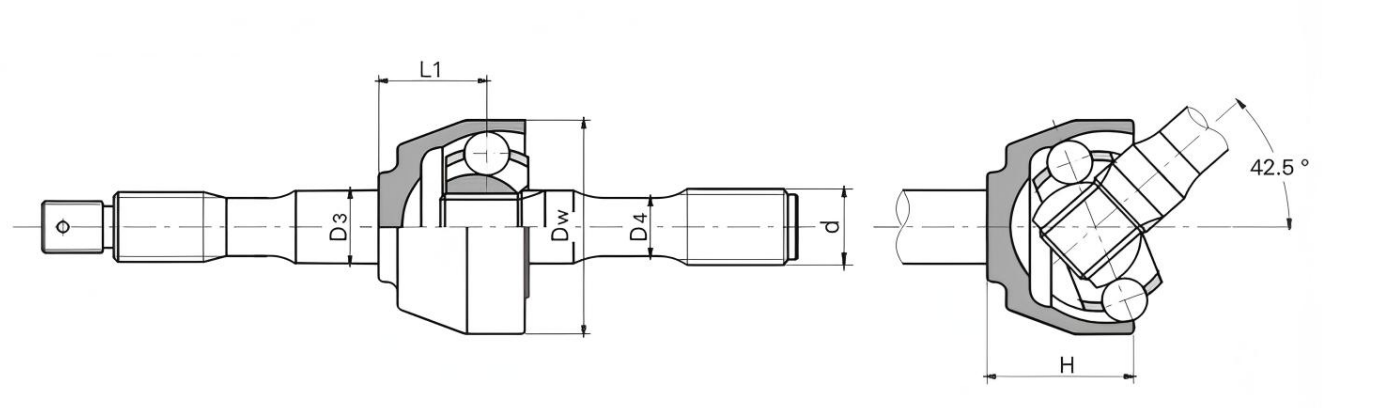

Las dimensiones principales

Observaciones: las dimensiones "∞" son para referencia

La característica y el uso.

• Estructura compacta; fácil montaje y desmontaje; el ángulo de funcionamiento permitido puede alcanzar los 42,5°.
• Se utiliza principalmente para la transmisión del puente de dirección de vehículos.

El ejemplo que simboliza:BJ125B1000

BJ: Tipo BJ

125: La especificación es 125

B: tipo B

1000: La longitud es 1000

Los acoplamientos universales CV con jaula de bolas de transmisión de alta eficiencia son un componente de transmisión de precisión diseñado para condiciones de trabajo complejas. Su excelente rendimiento y calidad confiable desempeñan un papel clave en muchos campos. ​

El acoplamiento se compone principalmente de un anillo exterior de jaula de bolas, un anillo interior en forma de estrella, una jaula y una bola de acero transmisora de fuerza. El anillo exterior de la jaula de bolas y el anillo interior en forma de estrella están estrechamente conectados a los ejes maestro y esclavo, respectivamente. Todos los centros de las bolas de acero transmisoras de fuerza están ubicados en el plano que pasa por el centro del acoplamiento y se colocan en la pista compuesta por las ranuras esféricas exteriores del anillo exterior esférico y las ranuras esféricas exteriores del anillo interior en forma de estrella. Los centros de las dos superficies esféricas coinciden con el centro del acoplamiento universal. Para garantizar que los centros de todas las bolas de acero estén en la bisectriz del ángulo entre los ejes de los dos ejes, las bolas de acero se instalan inteligentemente en la ventana de la jaula. Un diseño tan ingenioso garantiza que cuando cambia el ángulo entre los ejes maestro y esclavo del acoplamiento, el punto de transmisión de fuerza siempre pueda ubicarse con precisión en la bisectriz del ángulo, asegurando así una perfecta sincronización de la velocidad entre los ejes maestro y esclavo. ​

Este acoplamiento tiene muchas ventajas importantes. En términos de rendimiento de la transmisión, puede lograr una transmisión síncrona de alta precisión, reducir efectivamente la pérdida de energía durante la transmisión de energía y la eficiencia de la transmisión puede llegar al 98% o más. Al mismo tiempo, su excelente rendimiento de amortiguación y reducción de vibraciones puede reducir en gran medida el ruido generado durante el funcionamiento del equipo, creando una atmósfera relativamente tranquila para el entorno de trabajo. En términos de capacidad de carga, en condiciones del mismo diámetro de rotación y ángulo de inclinación, en comparación con los acoplamientos tradicionales, puede aumentar la capacidad de carga de 0,5 a 1 veces y puede hacer frente fácilmente a condiciones de carga pesada. Además, su estructura compacta y su tamaño reducido lo hacen muy adecuado para escenarios de trabajo con restricciones estrictas en las dimensiones radiales. Además, el acoplamiento tiene un excelente rendimiento de sellado y adopta tecnología de sellado avanzada para evitar eficazmente fugas de grasa, extendiendo significativamente el ciclo de mantenimiento y la vida útil del equipo. ​

Los acoplamientos universales síncronos de jaula de bolas fija de transmisión de alta eficiencia se utilizan ampliamente en muchos campos, como la fabricación de automóviles, la ingeniería mecánica, la industria metalúrgica, la industria aeroespacial, etc. En el sistema de transmisión de los automóviles, garantiza la transmisión suave de potencia y mejora el rendimiento de manejo y la estabilidad de conducción del vehículo; en equipos de ingeniería mecánica, proporciona garantía confiable para el funcionamiento eficiente de diversos tipos de maquinaria; en equipos de gran escala en la industria metalúrgica, puede soportar un par enorme y condiciones de trabajo complejas, lo que contribuye al buen progreso de la producción; En el campo aeroespacial, su alta precisión y alta confiabilidad cumplen con los estrictos requisitos técnicos.
