Name: Junta universal CV de jaula de bolas RSK-BJCF Rokang R&D para equipos industriales
Rating: 5 (99 reviews)

Especificación

Ángulo de funcionamiento≤18

Expansión permitida ±10~±20

Enlace con cubo de brida

Especificaciones fundamentales:

Tipo	Par nominal (N·m)	Par de fatiga (N·m)	Ángulo de operación permitido		La expansión Δ	El momento de inercia GD³ J × 10⁻⁵ (kg·m²)
			Ángulo de operación permitido			L=500	L=1000	Cada 100 más de la longitud
			En rotación	en reposo		Eje sólido	Eje hueco	Eje sólido	Eje hueco
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

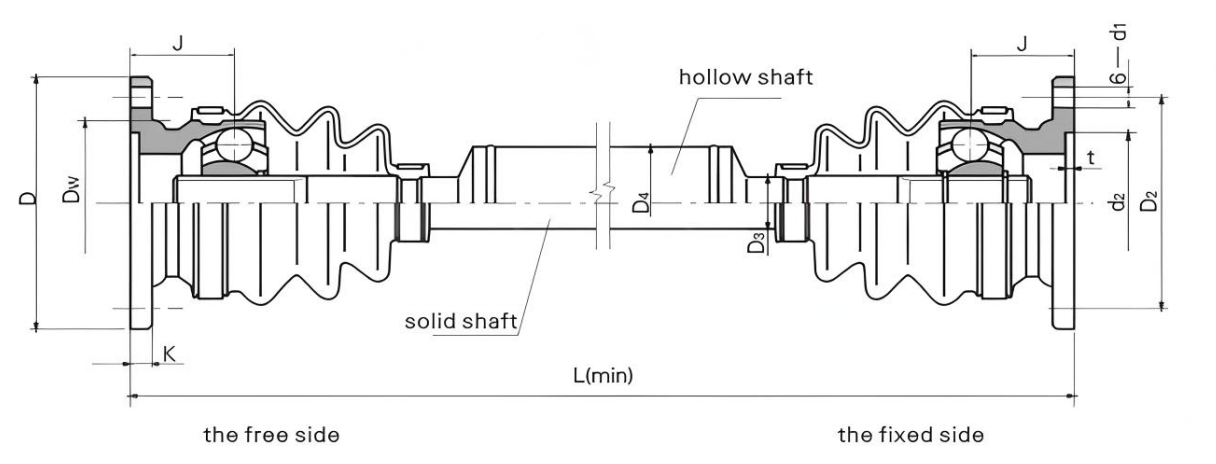

Las dimensiones principales:

Tipo	dw	D	dz	K	t	d1	dz	J	Eje sólido D3	Eje hueco D4	L(mín)
Tipo	dw	D	dz	K	t	d1	dz	J	Eje sólido D3	Eje hueco D4	Eje sólido	Eje hueco
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0.10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0.10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0.115	140	84	140	715	1000

La característica y el uso.

El ajuste de la distancia de instalación y la expansión axial se realizan a través de la ranura deslizante encajada en la junta universal. El ángulo de operación permitido es mayor que el del tipo BJ-DF.

Se utiliza principalmente en el accionamiento del rodillo deflector, el rodillo exprimidor y el tanque de lavado en el equipo de producción metalúrgica.

El ejemplo de simbolización:BJ125CF1000

BJ: Tipo BJ

125: La especificación es 125

CF: Tipo CF

1000: La longitud es 1000

Descripción

Esta junta universal CV de jaula de bolas de investigación y desarrollo de Rokang es un producto innovador en el campo de la transmisión industrial, diseñado para condiciones de trabajo complejas.

Su estructura de sellado única es uno de los aspectos más destacados del rendimiento. Utiliza materiales de sellado de alta calidad, como una funda comprimida a prueba de polvo compuesta por una tela de cubierta compuesta, una quilla en espiral elástica y un anillo de ajuste final, que está ajustado firmemente en el exterior del eje telescópico. La tela de la cubierta compuesta es cilíndrica, la quilla elástica en espiral refuerza su estructura y el anillo de ajuste del extremo garantiza una instalación estable. Este diseño puede aislar eficazmente partículas extrañas, polvo y vapor de agua, evitar que el eje telescópico se corroa o raye durante el movimiento de contracción y mejorar en gran medida la vida útil del acoplamiento, reducir el ruido anormal y mejorar la suavidad de funcionamiento incluso en entornos hostiles con mucha arena y partículas de polvo.

En términos de rendimiento telescópico, logra una función telescópica eficiente y estable a través del diseño científico de la estructura mecánica. El eje del manguito del acoplamiento y el eje telescópico coinciden con precisión, y el eje telescópico puede deslizarse suavemente en el eje del manguito, satisfaciendo las necesidades de cambios en la distancia entre ejes en diferentes escenarios de trabajo y adaptándose a posibles cambios de posición durante la operación del equipo.

El acoplamiento también tiene un excelente rendimiento de sincronización, lo que puede garantizar la sincronización de velocidad entre los ejes maestro y esclavo, y la transmisión de potencia es estable y confiable. En las industrias automotriz, aeroespacial, de ingeniería de construcción, manufacturera y otras, ya sea la conexión entre el motor y la transmisión, o la transmisión de potencia de maquinaria pesada, puede desempeñar un papel clave y brindar una sólida garantía para el funcionamiento eficiente del equipo.
