Name: Junta homocinética de jaula de bolas de inmersión larga RSK-BHJD utilizada para laminador personalizada
Rating: 5 (99 reviews)

Especificación

Ángulo de funcionamiento≤8~10°

Expansión permitida ±10~±20

Enlace con cubo de brida.

Bloqueo automático

Especificaciones fundamentales

Tipo	nominales Par(N·m)	fatiga Par(N·m)	Permitido Operando ángulo a	el Expansión Δ	el momento de inercia
					L=500		Cada 100 más de la longitud
					Eje sólido	Eje hueco	Eje sólido	Eje hueco
BHJ180D	37500	13700	10°	±10	185	210	2.44	9.69
BHJ200D	44000	16000	10°	±10	330	360	3.48	15.6
BHJ220D	58000	21000	10°	±10	500	550	7.10	20
BHJ260D	110000	40000	10°	±10	1050	1120	10.5	50
BHJ300D	150000	66500	8°	±15	2150	2300	19.4	83
BHJ320D	210000	84000	8°	±15	3500	3800	27.9	187
BHJ350D	235000	94000	8°	±15	4500	4900	37.7	200
BHJ370D	269000	110000	8°	±20	5200	5900	44.4	220
BHJ400D	385000	107160	8°	±20	8200	9100	64.3	418
BHJ440D	450000	180000	8°	±20	12100	13000	123	479

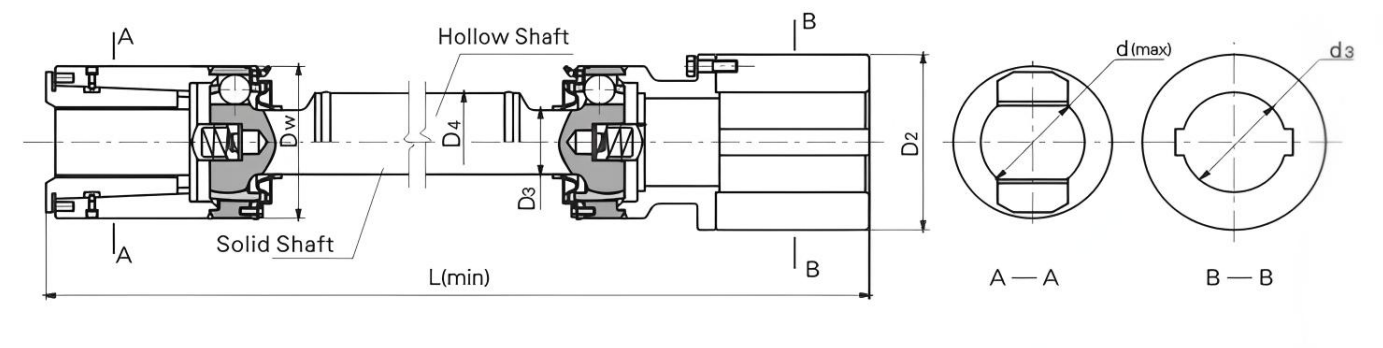

Las dimensiones principales

Tipo	dw	d(máx.)	d₃	D₃	D₄	L(mín)
Tipo	dw	d(máx.)	d₃	D₃	D₄	Eje sólido	Eje hueco
BHJ180D	180	95	112	70	114	430	870
BHJ200D	200	110	128	80	127	450	920
BHJ220D	220	115	142	92	127	470	990
BHJ260D	260	140	162	110	168	540	1100
BHJ300D	300	170	185	126	203	570	1210
BHJ320D	330	200	210	135	219	650	1270
BHJ350D	350	185	195	145	219	680	1300
BHJ370D	370	225	230	155	220	720	1330
BHJ400D	400	245	255	170	270	770	1380
BHJ440D	440	265	275	200	320	840	1430

La característica y el uso.

El perfil axial de la pista de bolas de acero es recto. El ajuste de la distancia de instalación y la expansión axial se realizan a través del carril recto.

Se aplica una técnica de bloqueo automático especialmente desarrollada en la unión del fuelle del eje.
Este producto se utiliza principalmente para equipos de laminación de acabado de bandas y bandas no ferrosas.

El ejemplo simbolizante: BHJ220D1000

BHJ: Tipo BHJ

220: La especificación es 220

D: Tipo D

1000: La longitud es 1000

Descripción

La junta homocinética de jaula de bolas de inmersión larga es un componente de transmisión de alto rendimiento diseñado para condiciones de trabajo complejas. Se compone principalmente de una estructura principal tipo linterna, un eje transversal de alta precisión, un par de estrías telescópicas y rodamientos de alta calidad. Este diseño único tipo linterna no sólo hace que el acoplamiento sea muy reconocible en apariencia, sino que también mejora en gran medida su estabilidad estructural.

Cuando se trabaja, la rotación del eje impulsor se transmite al eje impulsado a través del eje transversal, lo que puede garantizar una transmisión de potencia suave incluso si hay una cierta desviación de ángulo entre los dos ejes. Su par de estrías telescópicas puede ajustar de manera flexible la longitud del acoplamiento de acuerdo con los requisitos de operación del equipo y abordar de manera efectiva el desplazamiento del equipo causado por la expansión y contracción térmica o los cambios en la posición de instalación.

El acoplamiento tiene importantes ventajas. En términos de vida útil, se seleccionan materiales de aleación de acero de alta calidad y, después de un proceso de tratamiento térmico especial, cada componente tiene una excelente resistencia al desgaste y a la fatiga, lo que extiende en gran medida la vida útil y reduce el tiempo de inactividad del equipo. En términos de sincronización, el proceso de fabricación preciso garantiza que la velocidad entre los ejes motriz y conducido esté altamente sincronizada, la precisión de la transmisión sea alta y pueda cumplir con los equipos con estrictos requisitos de sincronización. Además, tiene una gran capacidad de compensación angular, puede adaptarse a ángulos de eje más grandes y es fácil de instalar y depurar. Al mismo tiempo, tiene un buen rendimiento telescópico y el proceso telescópico es suave y fluido, lo que reduce efectivamente el impacto y la vibración durante la operación del equipo y garantiza un funcionamiento estable del equipo.
