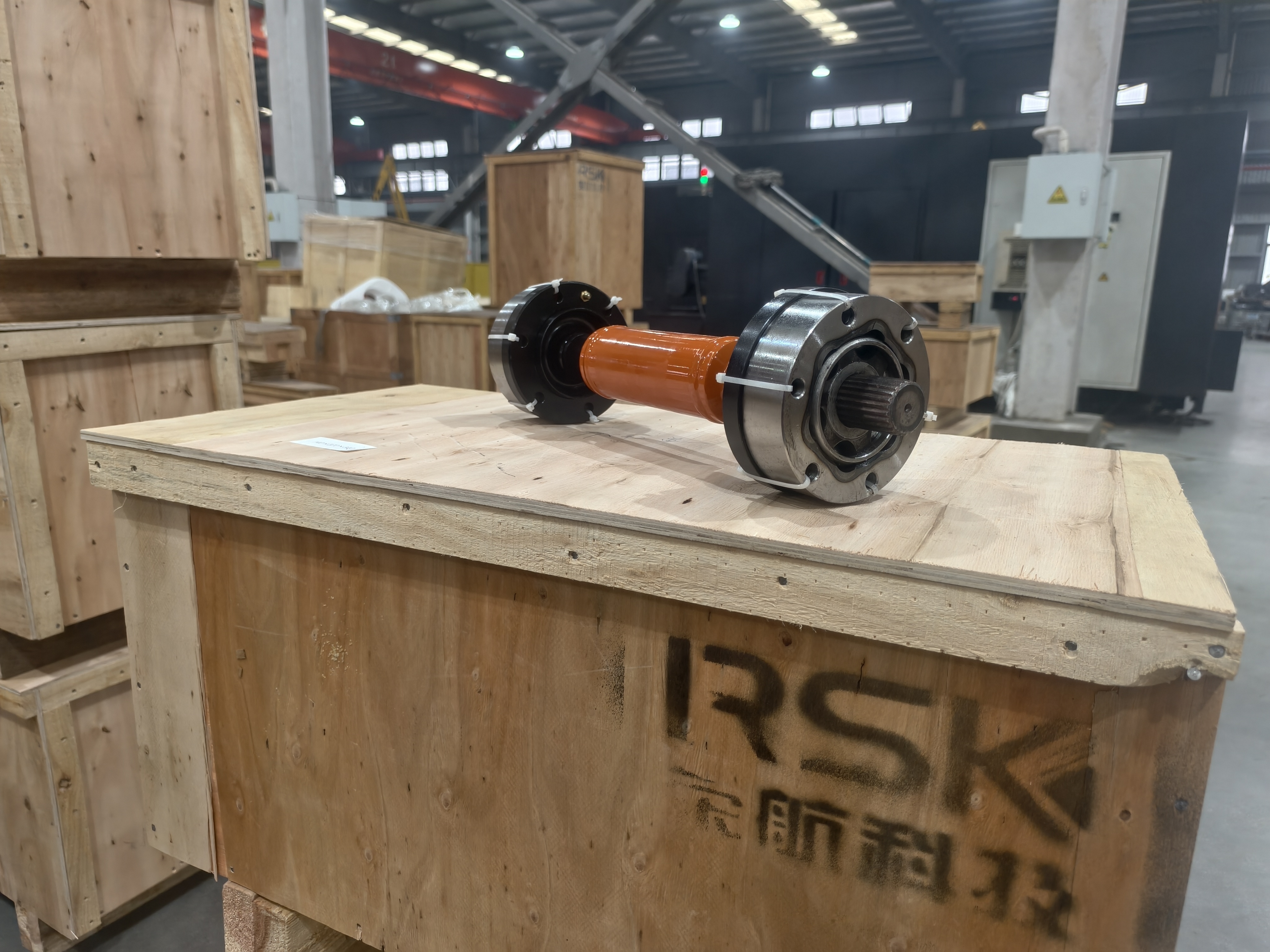

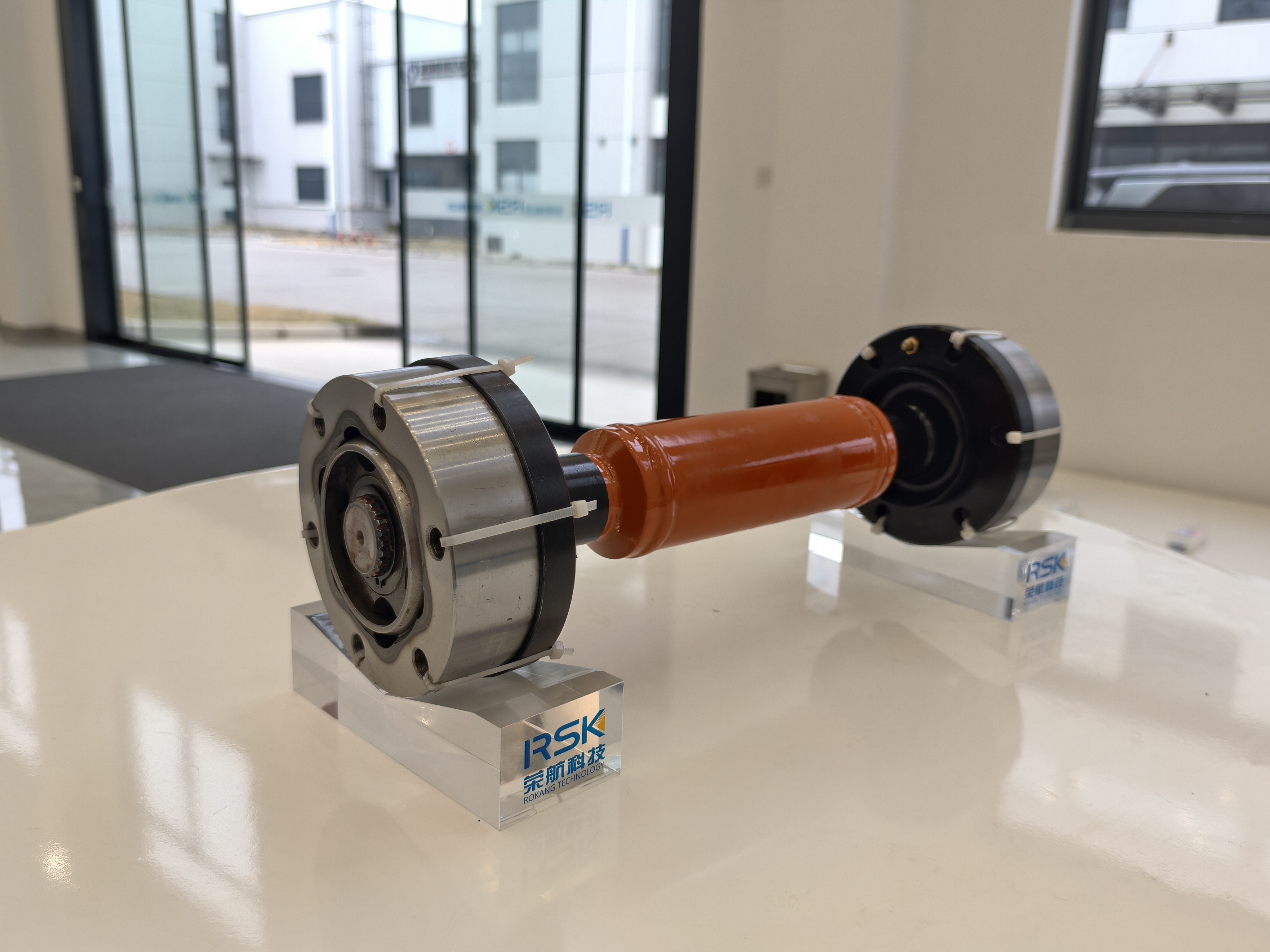

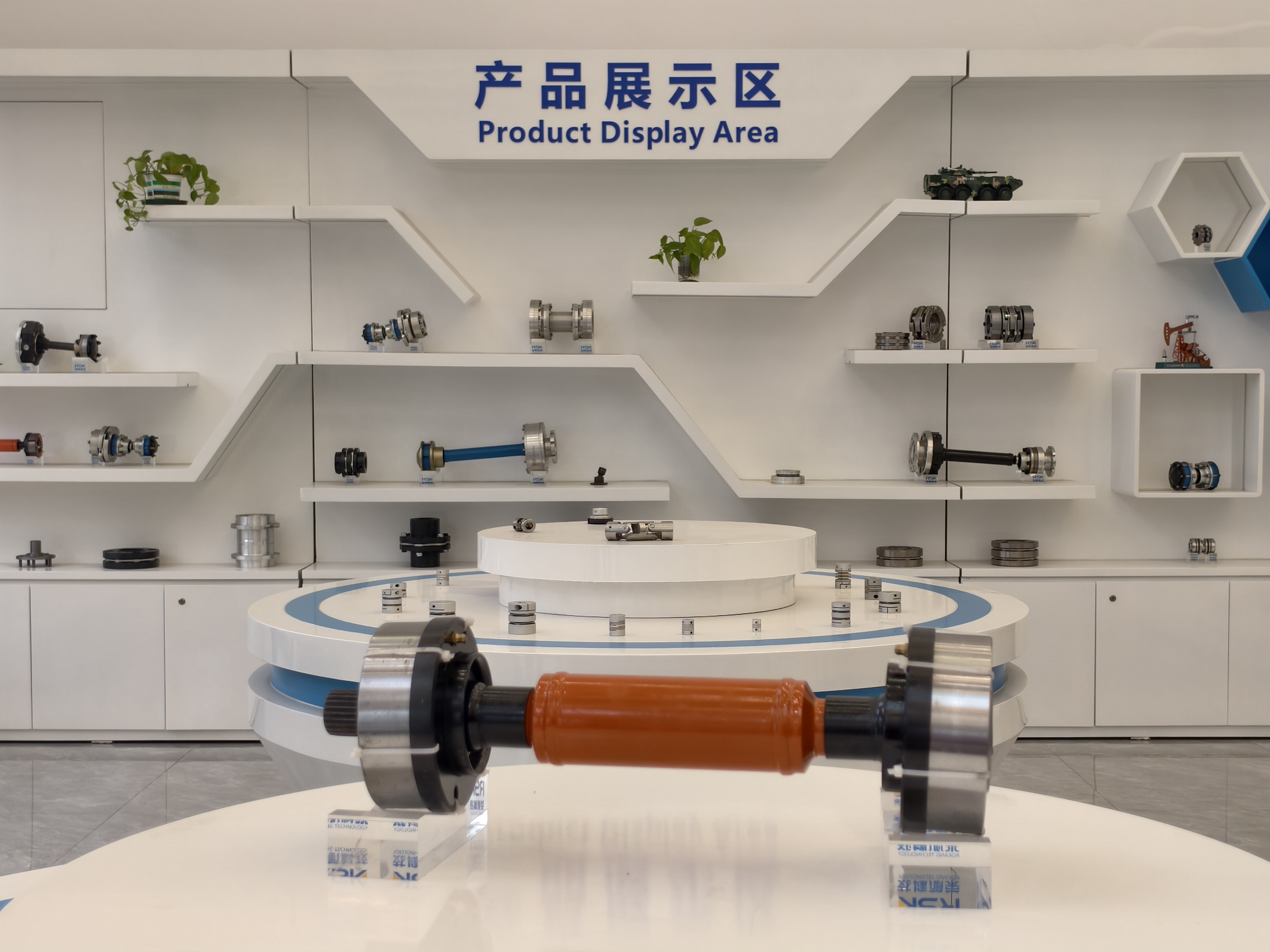

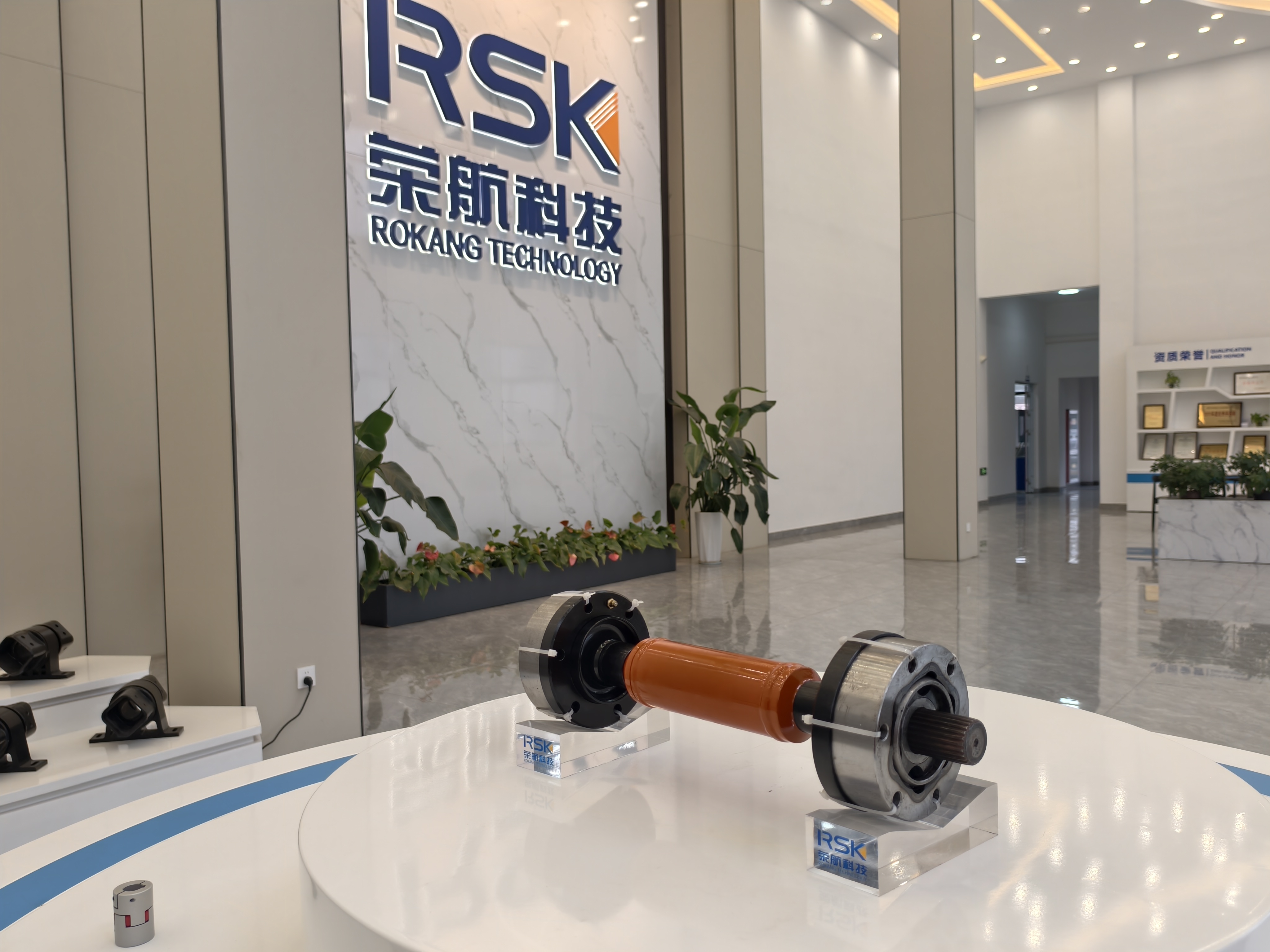

Name: RSK-BJDF Fabricación de junta homocinética industrial de alto rendimiento tipo fijo
Rating: 5 (99 reviews)

Especificación

Ángulo de funcionamiento≤18°

Expansión permitida ±12~±35

Especificaciones fundamentales:

Tipo	Diagramaa	Par nominal (N·m)	Par de fatiga (N·m)	Ángulo de operación permitido		La expansión Δ	El momento de inercia GD³ J × 10 ^-3 (kg·m²)
				Ángulo de operación permitido			L=500	L=1000	Cada 100 más de la longitud
				En rotación	en reposo		Eje sólido	Eje hueco	Eje sólido	Eje hueco
BJ75DF	Figura 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Figura 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Figura 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Figura 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Figura 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Figura 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Figura 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Figura 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Figura 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

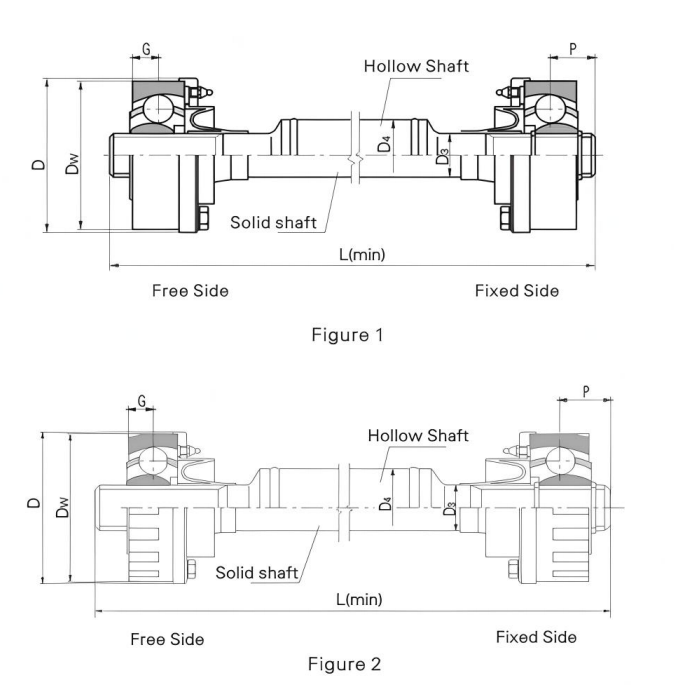

Las dimensiones principales:

Tipo	Diagramaa	dw	D	G	P	Eje sólido D3	Eje hueco D4	L(mín)
Tipo	Diagramaa	dw	D	G	P	Eje sólido D3	Eje hueco D4	Eje sólido	Eje hueco
BJ75DF	Figura 1	80	85	12.2	16	22	50	145	505
BJ95DF	Figura 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Figura 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Figura 1	146	151	24.1	28	46	76	250	705
BJ175DF	Figura 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Figura 2	190	196	30	40	60	102	335	805
BJ225DF	Figura 2	212	218	32.5	48	66	102	375	805
BJ250DF	Figura 2	230	238	37.5	53	76	140	395	805
BJ300DF	Figura 2	266.7	273	42	65	84	140	445	805

La característica y el uso.

El ajuste de la distancia de instalación y la expansión axial se realizan a través de la ranura deslizante encajada en la junta universal.

Se utiliza principalmente para accionar el rodillo de presión, el rodillo de sellado del rodillo de fregado, el rodillo de tensión de acabado y el rodillo exprimidor en el equipo metalúrgico.

El ejemplo de simbolización:BJ125DF1000

BJ: Tipo BJ

125: La especificación es 125

DF: Tipo DF

1000: La longitud es 1000

Descripción

La junta homocinética RSK (junta homocinética de jaula de bolas) es un componente de transmisión de alto rendimiento. Ofrecemos juntas homocinéticas confiables y rentables. Su diseño estructural es preciso y consta principalmente de un anillo exterior de jaula de bolas, un anillo interior en forma de estrella, una jaula y una bola de acero transmisora de fuerza. El anillo exterior de la jaula de bolas y el anillo interior en forma de estrella están firmemente conectados a los ejes motriz y conducido, respectivamente. Los centros de las bolas de acero transmisoras de fuerza están ubicados en el plano que pasa por el centro del acoplamiento y se colocan en la pista compuesta por las ranuras esféricas exteriores del anillo exterior esférico y las ranuras esféricas exteriores del anillo interior en forma de estrella. Los centros de las dos superficies esféricas coinciden con el centro del acoplamiento universal, asegurando la precisión y estabilidad de la operación.

En términos de principio de funcionamiento, para garantizar que los centros de todas las bolas de acero estén siempre en la bisectriz del ángulo entre los dos ejes del eje, las bolas de acero se instalan en la ventana de la jaula. De esta manera, cuando cambia el ángulo entre los ejes motriz y conducido del acoplamiento, el punto de transmisión de fuerza puede continuar estando en la bisectriz del ángulo, de modo que la velocidad entre los ejes motriz y conducido permanece sincronizada, logrando una transmisión de potencia estable y eficiente.

Este producto tiene un excelente rendimiento en resistencia al desgaste. Los componentes clave están hechos de acero resistente al desgaste de alta resistencia y se procesan mediante procesos avanzados como forjado de precisión y extrusión en frío para garantizar la estabilidad de la estructura interna de acero y mejorar en gran medida la resistencia al desgaste del material. Al mismo tiempo, la superficie recibe un tratamiento especial anticorrosión para mejorar aún más la capacidad del producto para resistir la erosión en entornos hostiles y extender significativamente su vida útil.

Tiene una amplia gama de escenarios de aplicación, especialmente en la industria automotriz, metalúrgica, ligera, de maquinaria pesada y otras industrias, donde la transmisión del eje en condiciones de grandes ángulos de inclinación y dimensiones radiales restringidas puede proporcionar garantías confiables de conexión y transmisión de energía para diversos tipos de equipos mecánicos.
