Name: RSK BHJC Jaula de bolas CV junta universal tipo ranura recta vinculación con cubo de brida dentada utilizado para metalurgia
Rating: 5 (99 reviews)

Especificación

Ángulo de funcionamiento ≤ 10°

Permitir expansión ±20~±60

Unión con diente Tipo brida

Especificaciones fundamentales

Tipo	nominales Par(N·m)	fatiga Par(N·m)	Permitido Operando ángulo a	el expansión△	el Momento de Inercia GD²J×10⁻³(kg·m²)
					L=1000		Cada 100 más de la longitud
					Sólido Eje	hueco Eje	Sólido Shaft	hueco Shaft
BHJ120C	11000	4000	12°	±20	45	49	0.56	4.12
BHJ140C	13300	5000	12°	±20	63	71	0.70	4.86
BHJ150C	17400	6300	12°	±25	74	82	1.65	5.48
BHJ160C	24800	9000	12°	±25	105	110	1.85	8.49
BHJ180C	37500	13700	10°	±30	185	210	2.44	9.69
BHJ200C	44000	16000	10°	±30	330	360	3.48	15.6
BHJ220C	58000	21000	10°	±30	500	550	7.10	20
BHJ240C	80000	31000	10°	±35	760	820	8.33	31.8
BHJ260C	110000	40000	10°	±35	1050	1120	10.5	50
BHJ280C	132000	48000	10°	±35	1580	1700	13.9	56
BHJ300C	150000	66500	8°	±38	2150	2300	19.4	83
BHJ330C	210000	84000	8°	±40	3500	3800	27.9	187
BHJ375C	269000	110000	8°	±50	5200	5900	44.4	220
BHJ400C	385000	120000	8°	±50	8200	9100	64.3	418
BHJ440C	450000	154000	8°	±50	12100	13000	123	479
BHJ490C	625000	250000	8°	±50	15530	16400	150	576
BHJ550C	887500	355000	8°	±60	27180	28500	270	685
BHJ620C	1250000	500000	8°	±60	48920	50000	480	735

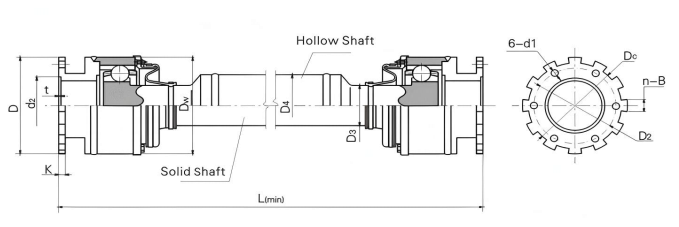

Las dimensiones principales

Tipo	D	K	d₂	t	D₃	D₄	D₂	corriente continua	n-B	d₁	L(mín)
Tipo	D	K	d₂	t	D₃	D₄	D₂	corriente continua	n-B	d₁	Sólido Eje	hueco Eje
BHJ120C	120	10	65 ^0.074	3.5	47	76	92	105	12-14	11	400	600
BHJ140C	140	10	80 ^0.074	3.5	62	89	110	124	12-16,5	11	450	650
BHJ150C	150	12	85 ^0.087	3.5	65	89	115	132	12-17,5	13	500	700
BHJ160C	160	12	95 ^0.087	5	68	102	125	142	12-19	13	550	750
BHJ180C	180	13	110 ^0.087	5	70	114	143	160	18-14	13	600	800
BHJ200C	200	15	120 ^0.10	5	80	127	158	178	18-16	15	650	850
BHJ220C	220	18	135 ^0.10	5	92	127	175	196	18-17	15	700	900
BHJ240C	240	20	140 ^0.10	6	99	152	192	215	18-19	17	750	950
BHJ260C	260	22	160 ^0.10	6	110	168	210	232	18-20,5	17	800	1000
BHJ280C	280	25	170 ^0.10	8	124	180	225	250	18-22	22	850	1050
BHJ300C	300	25	180 ^0.115	8	126	203	242	268	24-18	22	900	1100
BHJ330C	330	28	210 ^0.115	10	135	219	275	300	24-20	22	950	1150
BHJ375C	375	30	240 ^0.115	10	155	270	308	338	24-22,5	26	1000	1200
BHJ400C	400	32	260 ^0.13	12	170	270	330	360	24-24	26	1050	1250
BHJ440C	440	35	270 ^0.13	12	200	320	360	395	24-26,5	32	1100	1300
BHJ490C	490	38	285 ^0.13	13	225	340	395	430	24-28	32	1200	1400
BHJ550C	550	42	315 ^0.14	13	255	360	440	495	24-28	34	1350	1450
BHJ620C	620	42	350 ^0.14	15	290	380	490	560	24-31	34	1500	1700

La característica y el uso.

El perfil axial del carril de bolas de acero es recto. El ajuste de la distancia de instalación y la expansión axial se realizan a través del carril recto.
Esta junta se utiliza principalmente para el accionamiento de maquinaria petrolera y maquinaria metalúrgica.

El ejemplo que simboliza:BHJ120C1000

BHJ: Tipo BHJ

120: La especificación es 120

C: tipo C

1000: La longitud es 1000
