Name: Acoplamiento de pasador de nailon flexible RSK-lx para amortiguar las vibraciones de la transmisión
Rating: 5 (99 reviews)

Especificación

Característica:

Estructura simple, rentable

Pocas piezas, procesos de fabricación maduros, lo que lo hace rentable

Sin lubricación y bajo mantenimiento

Mantenimiento cero

Buen rendimiento de amortiguación y amortiguación de vibraciones

Los anillos elásticos de caucho/poliuretano absorben eficazmente la vibración torsional y las cargas de impacto moderadas, protegiendo los equipos de accionamiento como motores y cajas de cambios.

Tanto los pasadores de nailon como los anillos de goma son materiales aislantes que pueden interrumpir los recorridos de corriente del eje y evitar la erosión eléctrica del rodamiento.

Peso ligero y bajo momento de inercia.

La baja densidad de los pasadores de nailon minimiza su impacto en las características arranque-parada del acoplamiento.

Fácil instalación

El posicionamiento mediante grifos permite requisitos relativamente relajados para la alineación de la instalación.

Campos de aplicación principales

Conexión entre motores y máquinas accionadas en ventiladores, bombas, compresores de aire y otros equipos generales de manejo de fluidos (aplicación más típica)

Transportadores ligeros, mezcladores, máquinas envasadoras, maquinaria agrícola.

Grupos electrógenos pequeños y medianos, unidades compresoras

Diversas maquinarias industriales ligeras y químicas donde el costo es sensible y las condiciones de operación son suaves

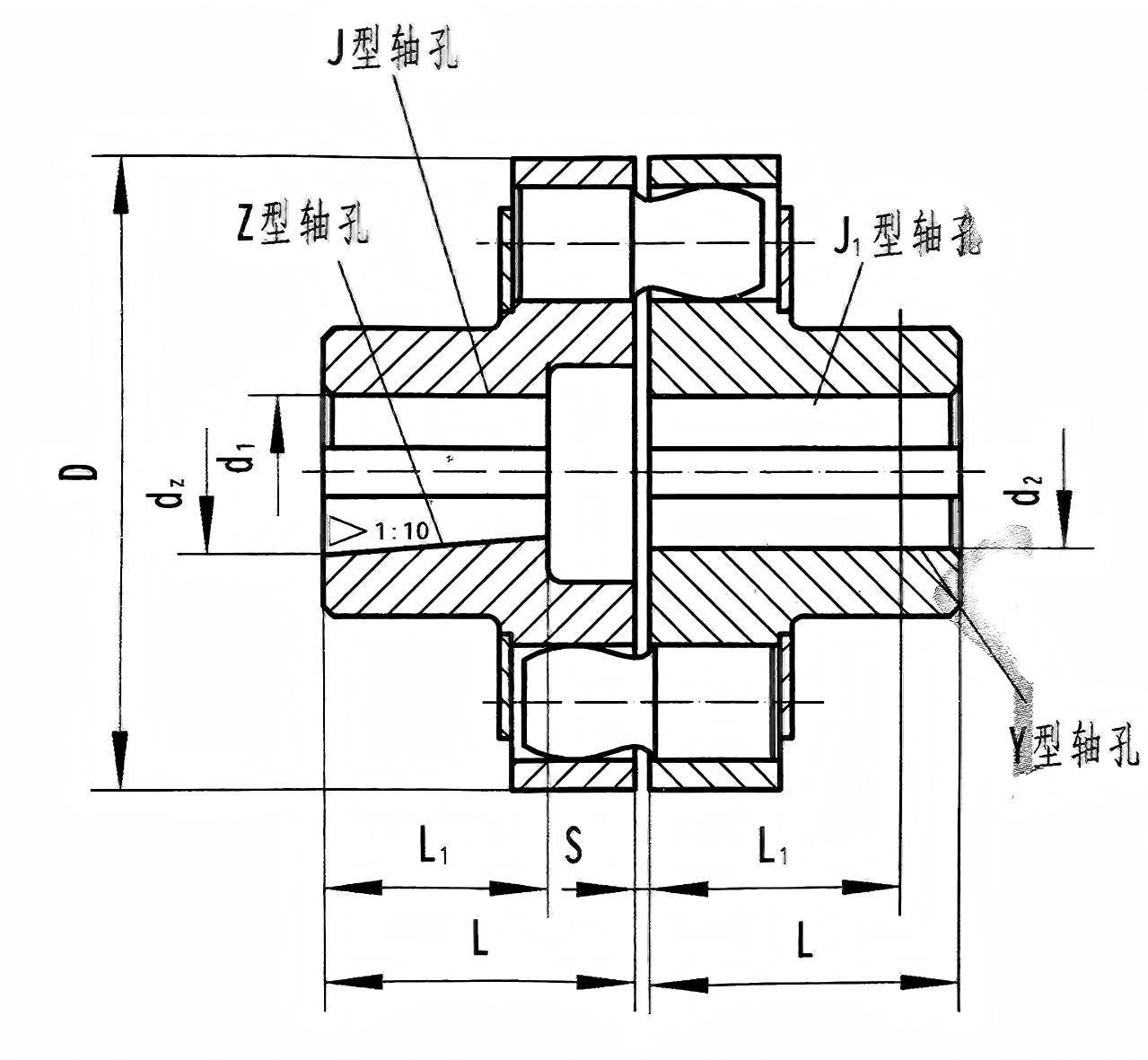

modelo	nominales par (N·m)	permitido velocidad de rotación (rpm)	Diámetro del agujero del eje (milímetros) d₁、d₂、 dz、	Longitud del agujero del eje (milímetros)			D	S	Permitido compensación cantidad			momento de inercia ()	peso (kg)
				En forma de Y		J、J₁、En forma de Z			axiales	radiales	ángulo dirección
				L	L₁	L	mm				。
RSK-LX1	250	8500	12、14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16、18、19	42	30	42
			20、22、24	52	38	52
RSK-LX2	560	6300	20、22、24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25、28	62	44	62
			30、32、35	82	60	82
RSK-LX3	1250	4750	30、32、35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40、42、45、48	112	84	112
RSK-LX4	2500	3870	40、42、45、48 50、55、56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60、63	142	107	142
RSK-LX5	3150	3450	50、55、56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60、63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60、63、65、70 71、75、80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80、85、90、95	172	132	172
			100、110	212	167	212
RSK-LX8	16000	2120	80、85、90、95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100、110、120、125	212	167	212
RSK-LX9	22400	1850	100、110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130、140	252	202	252
RSK-LX10	35500	1600	110、120、125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130、140、150	252	202	252
			160、170、180	302	242	302
RSK-LX11	50000	1400	130、140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
RSK-LX12	80000	1220	160、170、180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190、200、220	352	282	352
			240、250、260	410	330	-
RSK-LX13	125000	1080	190、200、220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240、250、260	410	330	-
			280、300	470	380	-
RSK-LX14	180000	950	240、250、260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280、300、320	470	380	-
			340	550	450	-

Descripción

La característica principal del tipo RSK-lx es: Los propios pasadores (componentes de nailon) sirven como miembros principales de soporte de carga para el torque, mientras que los anillos elásticos sirven principalmente para amortiguación y compensación.

Estructura básica

Su estructura es simple y simétrica, compuesta principalmente por los siguientes componentes:

Dos semiacoplamientos: normalmente hechos de acero fundido (ZG270-500) o hierro fundido (HT250). Las caras de acoplamiento cuentan con espigas de centrado para garantizar la alineación de la instalación y un conjunto de orificios cilíndricos distribuidos uniformemente alrededor de la circunferencia.

Pasadores de nailon: fabricados con nailon 6 (PA6) o nailon fundido MC de alta resistencia, conocidos por ser resistentes al desgaste, autolubricantes, de alta resistencia y livianos. Son los componentes principales que soportan la carga para la transmisión del par.

Anillos Elásticos: Generalmente fabricados de caucho neopreno o poliuretano. Se colocan sobre los pasadores y se asientan entre los orificios para pasadores de los dos semiacoplamientos. Su función es proporcionar deformación elástica, absorber vibraciones e impactos y permitir un desplazamiento relativo menor.

Placas de retención y sujetadores: Incluye placas de retención de metal, arandelas de resorte, tuercas, etc., que se utilizan para asegurar axialmente el conjunto del pasador y evitar que se desaloje.

Ruta de transmisión de potencia: Torque → Semiacoplamiento impulsor → Pasadores de nailon (en compresión) → Anillos elásticos (bajo deformación por corte) → Semiacoplamiento conducido.

Rendimiento estructural:

El nailon se utiliza para componentes elásticos, que tiene alta resistencia y resistencia al desgaste, y es adecuado para ambientes corrosivos.

La superficie exterior de la rueda de freno de acero ha sido sometida a un tratamiento de enfriamiento.

La temperatura de funcionamiento oscila entre -20 ℃ y 70 ℃.

Características clave

Estructura simple, rentable:

Pocas piezas y procesos de fabricación maduros, lo que lo convierte en uno de los tipos de acoplamiento más rentables.

Sin lubricación y bajo mantenimiento:

No contiene pares metálicos de fricción, no requiere adición de aceite o grasa durante el funcionamiento, logrando un mantenimiento casi nulo, necesitando sólo inspección periódica.

Buen rendimiento de amortiguación y amortiguación de vibraciones:

Los anillos elásticos de caucho/poliuretano absorben eficazmente las vibraciones torsionales y las cargas de impacto moderadas, protegiendo los equipos de accionamiento como motores y cajas de cambios.

Posee cierta capacidad de compensación de desalineación:

Puede compensar pequeñas desalineaciones axiales (dependiendo del espacio entre pasadores y orificios), radiales y angulares (normalmente angulares ≤ 0,5°).

Aislamiento eléctrico:

Tanto los pasadores de nailon como los anillos de goma son materiales aislantes que pueden interrumpir los recorridos de corriente del eje y evitar la erosión eléctrica de los rodamientos.

Peso ligero y bajo momento de inercia:

La baja densidad de los pasadores de nailon minimiza su impacto en las características de arranque y parada del acoplamiento.

Fácil instalación:

El posicionamiento mediante grifos permite requisitos relativamente relajados para la alineación de la instalación.

Campos de aplicación principales

Conexión entre motores y máquinas accionadas en ventiladores, bombas, compresores de aire y otros equipos generales de manejo de fluidos (aplicación más típica).

Transportadores ligeros, mezcladoras, envasadoras, maquinaria agrícola.

Grupos electrógenos pequeños y medianos, unidades compresoras.

Diversas maquinarias industriales ligeras y químicas donde el costo es sensible y las condiciones de operación son suaves.
