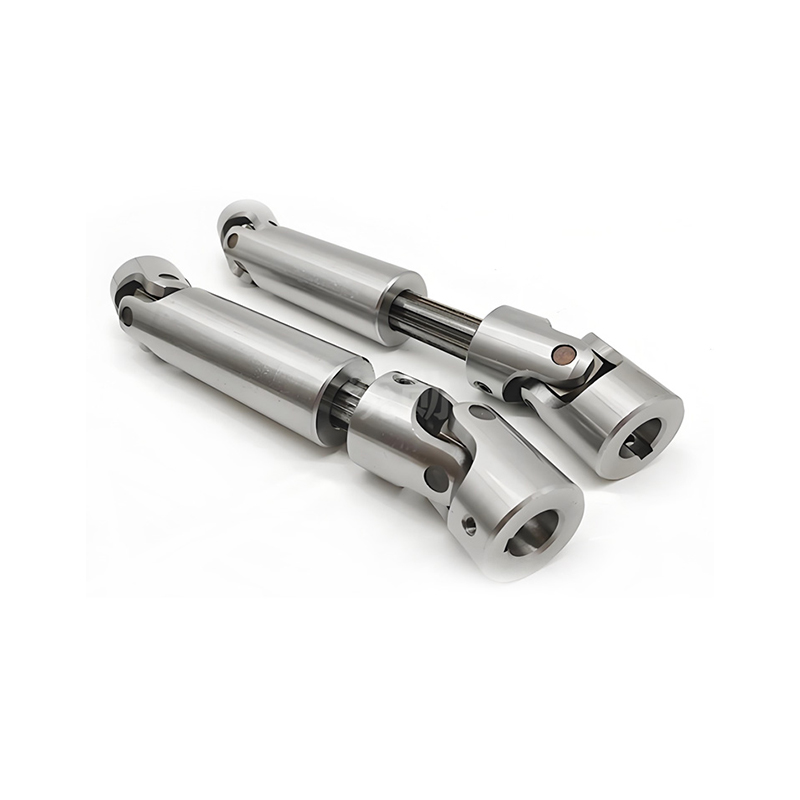

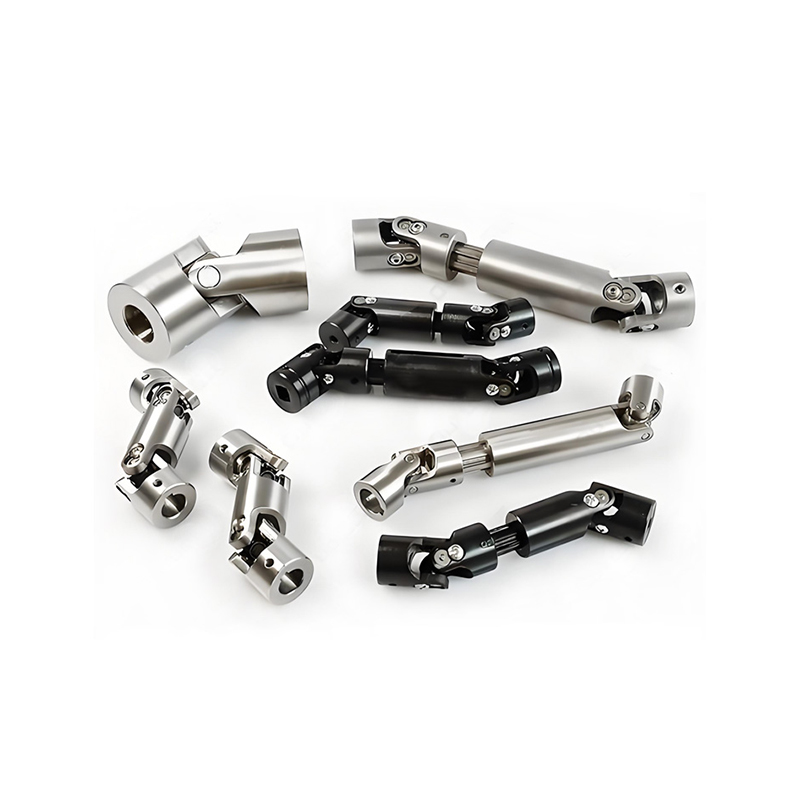

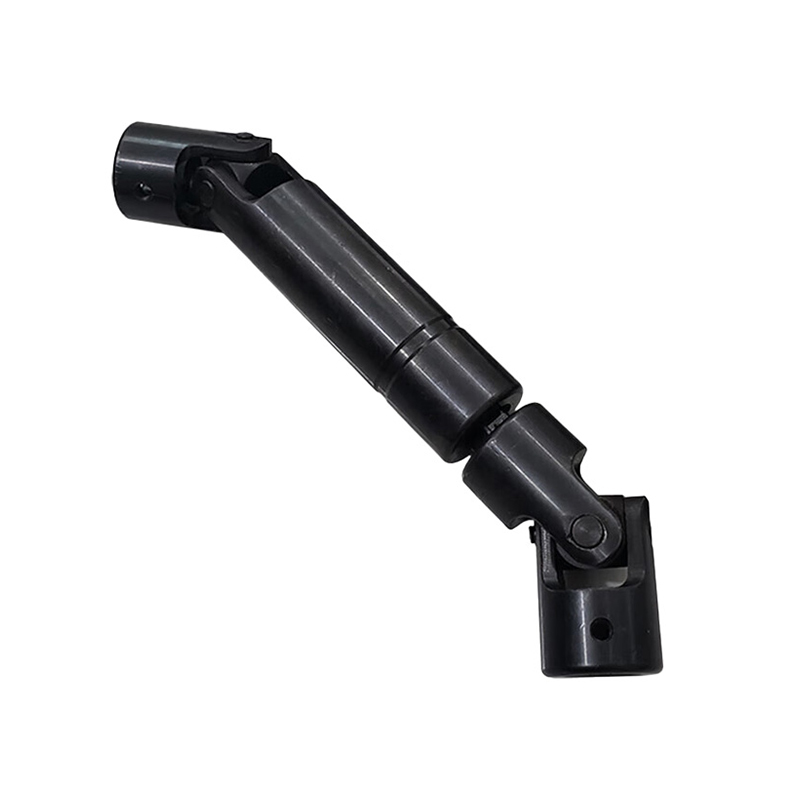

Acoplamiento universal de precisión tipo RSK-WSS Tipo de extensión Mayor precisión y confiabilidad de transmisión

Excelente estabilidad a alta velocidad

Alta precisión y confiabilidad de transmisión

Mayor capacidad de carga y vida útil

Lubricación y sellado avanzados

Conserva la capacidad de compensación de gran ángulo

Un acoplamiento universal de precisión (junta en U) es un acoplamiento mecánico de alta calidad que transmite potencia de rotación entre ejes no alineados, lo que permite movimiento y ángulos variables, comúnmente utilizado en vehículos y maquinaria para una transferencia de torque suave y confiable donde las conexiones rectas no son posibles, presenta tolerancias estrictas, materiales duraderos (como acero de aleación endurecido con cojinetes de agujas) y sellado avanzado para una vida útil prolongada y un rendimiento consistente, a diferencia de las juntas en U estándar que pueden tener variaciones de velocidad en ángulos altos.

Características clave

Compensación de ángulo: conecta ejes en ángulos no paralelos que se cruzan, lo que es crucial para suspensiones o articulación de maquinaria.

Alta precisión: Fabricado con tolerancias estrictas para un funcionamiento suave, minimizando las vibraciones y la pérdida de energía, señalan Partsource y Belden Universal.

Componentes duraderos: utiliza cruces de acero de aleación endurecido, cojinetes de agujas tratados térmicamente y sellos robustos para mejorar la resistencia y la distribución de la lubricación, explican Partsource y Belden Universal.

Protección contra la corrosión: a menudo presenta recubrimientos protectores (como MICRO SHIELD™) para resistencia a la oxidación, agrega Partsource

Cómo funciona (junta universal básica)

Estructura: un pivote en forma de X (cruz) conecta dos yugos (uno en cada eje).

Movimiento: La cruz permite que los ejes giren, transmitiendo rotación incluso cuando están en ángulo, como un cardán.

Posible fluctuación de velocidad: una sola junta universal puede hacer que el eje de salida acelere o desacelere (velocidad no constante) si el ángulo es significativo, señalan Wikipedia y WM Berg.

Solución de precisión: las juntas de precisión minimizan esta fluctuación, lo que garantiza una entrega de energía más suave en comparación con las estándar, especialmente en aplicaciones críticas.

Aplicaciones comunes

Automoción: ejes de transmisión en vehículos con tracción trasera (RWD) y tracción en las cuatro ruedas (4WD), que conectan la transmisión a los diferenciales.

Maquinaria industrial: Conexión de piezas giratorias en automatización, robótica y otros equipos pesados ​​donde los ángulos cambian
