Name: Acoplamiento de rejilla de resorte serpentino fabricado por RSK, tipo de orificio de eje corto, simple y rentable
Rating: 5 (99 reviews)

Especificación

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables proporcionan una protección mejorada para el equipo.

La instalación y extracción rápidas ahorran tiempo y esfuerzo

Vida útil ultralarga

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y una amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales.

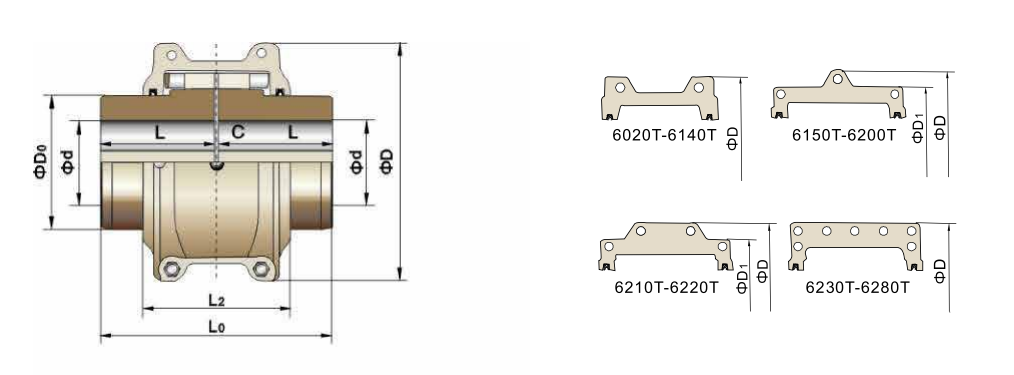

modelo	Par nominal/ tn N.M	Velocidad permitida/N rpm	Agujero máximo del eje L milímetros	Longitud axial L milímetros	Longitud L0 milímetros	L2milímetros	mm	D0mm	espacio C milímetros	Peso (sin agujero) kilos	Momento de inerciaI Kg.m2	Carga de petróleo kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Descripción

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

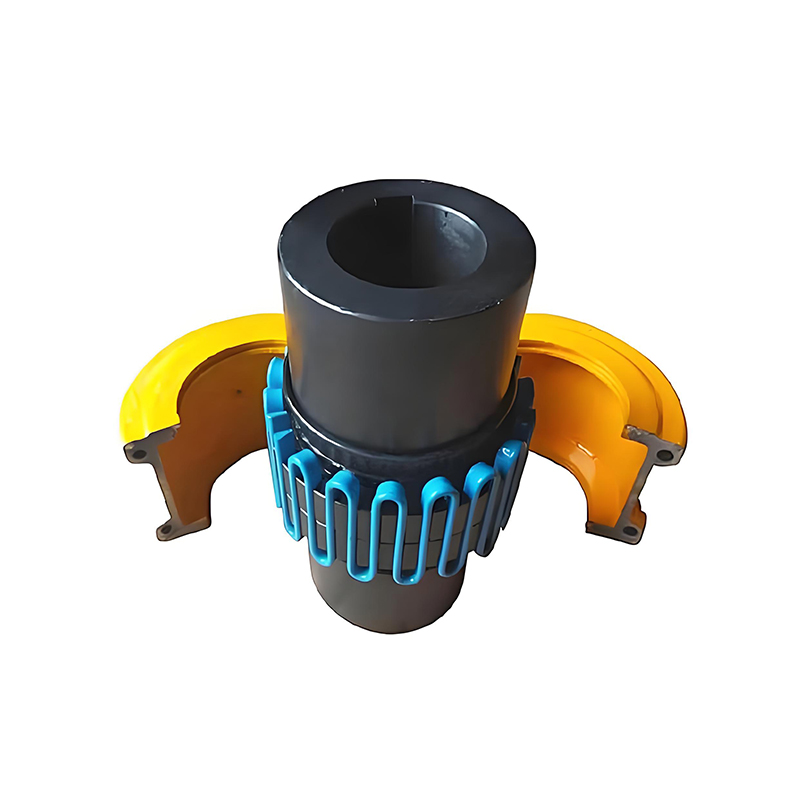

El acoplamiento de rejilla de resorte serpentino Jiangsu RSK combina la alta capacidad de torsión de los acoplamientos de engranajes con la flexibilidad de los acoplamientos elásticos, lo que lo convierte en una opción más simple e ideal entre los acoplamientos de servicio mediano a pesado. Su diseño de desmontaje rápido elimina por completo las dificultades de instalación y extracción, ofreciendo una solución de acoplamiento más económica y confiable.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables brindan una protección mejorada para el equipo.

Las superficies de los dientes del acoplamiento de rejilla de resorte serpentino RSK están compuestas de múltiples superficies curvas, que permiten que el área de contacto varíe según los cambios en la carga. Este diseño permite que el acoplamiento resista mejor los impactos de carga y las cargas variables, lo que garantiza una mayor seguridad durante el arranque o en condiciones de carga desiguales. Además, la transmisión flexible del resorte absorbe una cantidad significativa de fuerzas vibratorias. Su efecto amortiguador reduce las vibraciones de impacto en más de un 36%, lo que lo convierte en un verdadero filtro de golpes y vibraciones para sistemas de transmisión de potencia.

La instalación y extracción rápida ahorra tiempo y esfuerzo.

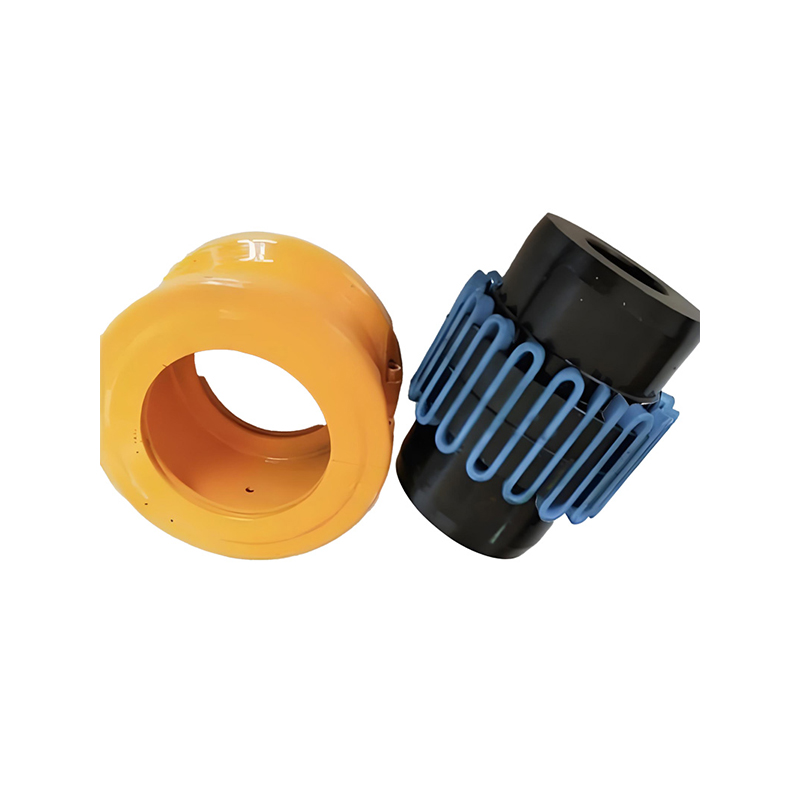

Con el objetivo de abordar las dificultades e ineficiencias en la instalación y desmontaje de acoplamientos, RSK ha desarrollado un nuevo acoplamiento de desmontaje rápido. Adopta una interfaz de superficie cónica y utiliza varios pernos de alta resistencia en la cara del extremo para aplicar fuerza, logrando efectos tanto de expansión como de conexión. Este diseño permite un ajuste con holgura durante la instalación y, al mismo tiempo, ofrece el rendimiento de un ajuste con interferencia, lo que ahorra más del 70 % del tiempo en comparación con los productos tradicionales con ajuste con interferencia.

Vida útil ultralarga.

El resorte cónico está fabricado con acero de aleación de alta resistencia y se somete a un estricto proceso de tratamiento térmico para lograr una rigidez y flexibilidad superiores. La superficie del resorte está pulida con chorro de arena con precisión para comprimir la estructura molecular de la capa superficial, lo que da como resultado una mayor resistencia al desgaste y una vida útil prolongada.

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales. El resorte puede oscilar libremente dentro de las ranuras de los dientes del manguito de semiacoplamiento, lo que permite considerables desviaciones radiales, angulares y axiales entre los dos ejes. Mientras estas desviaciones permanezcan dentro de un cierto rango, no afectarán el rendimiento de la transmisión de energía, ni generarán ruido ni comprometerán la vida útil.
