Especificación

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables proporcionan una protección mejorada para el equipo.

La instalación y extracción rápidas ahorran tiempo y esfuerzo

Vida útil ultralarga

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y una amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales.

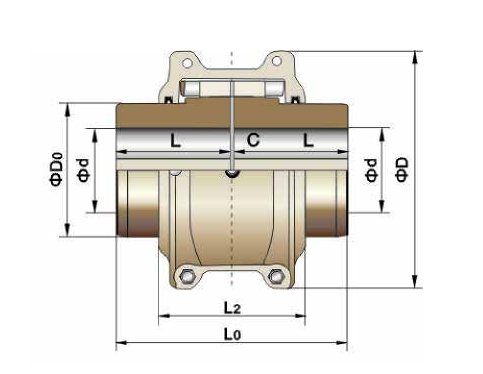

modelo	Par nominal/ tn N.M	Velocidad permitida/N rpm	Agujero máximo del eje L milímetros	Longitud axial L milímetros	Longitud L0 milímetros	L2 milímetros	D milímetros	D0 milímetros	espacio C milímetros	Peso (sin agujero) kilos	Momento de inerciaI Kg.m2	Carga de petróleo kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

describir

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

El acoplamiento de rejilla de resorte serpentino Jiangsu RSK combina la alta capacidad de torsión de los acoplamientos de engranajes con la flexibilidad de los acoplamientos elásticos, lo que lo convierte en una opción más simple e ideal entre los acoplamientos de servicio mediano a pesado. Su diseño de desmontaje rápido elimina por completo las dificultades de instalación y extracción, ofreciendo una solución de acoplamiento más económica y confiable.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables brindan una protección mejorada para el equipo.

Las superficies de los dientes del acoplamiento de rejilla de resorte serpentino RSK están compuestas de múltiples superficies curvas, que permiten que el área de contacto varíe según los cambios en la carga. Este diseño permite que el acoplamiento resista mejor los impactos de carga y las cargas variables, lo que garantiza una mayor seguridad durante el arranque o en condiciones de carga desiguales. Además, la transmisión flexible del resorte absorbe una cantidad significativa de fuerzas vibratorias. Su efecto amortiguador reduce las vibraciones de impacto en más de un 36%, lo que lo convierte en un verdadero filtro de golpes y vibraciones para sistemas de transmisión de potencia.

La instalación y extracción rápida ahorra tiempo y esfuerzo.

Con el objetivo de abordar las dificultades e ineficiencias en la instalación y desmontaje de acoplamientos, RSK ha desarrollado un nuevo acoplamiento de desmontaje rápido. Adopta una interfaz de superficie cónica y utiliza varios pernos de alta resistencia en la cara del extremo para aplicar fuerza, logrando efectos tanto de expansión como de conexión. Este diseño permite un ajuste con holgura durante la instalación y, al mismo tiempo, ofrece el rendimiento de un ajuste con interferencia, lo que ahorra más del 70 % del tiempo en comparación con los productos tradicionales con ajuste con interferencia.

Vida útil ultralarga.

El resorte cónico está fabricado con acero de aleación de alta resistencia y se somete a un estricto proceso de tratamiento térmico para lograr una rigidez y flexibilidad superiores. La superficie del resorte está pulida con chorro de arena con precisión para comprimir la estructura molecular de la capa superficial, lo que da como resultado una mayor resistencia al desgaste y una vida útil prolongada.

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales. El resorte puede oscilar libremente dentro de las ranuras de los dientes del manguito de semiacoplamiento, lo que permite considerables desviaciones radiales, angulares y axiales entre los dos ejes. Mientras estas desviaciones permanezcan dentro de un cierto rango, no afectarán el rendimiento de la transmisión de energía, ni generarán ruido ni comprometerán la vida útil.
