Especificación

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables proporcionan una protección mejorada para el equipo.

La instalación y extracción rápidas ahorran tiempo y esfuerzo

Vida útil ultralarga

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y una amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales.

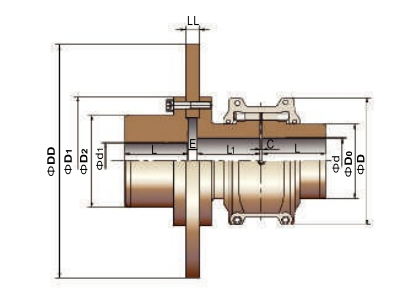

modelo	Par nominal/ tn N.M	Par de frenado tn nm	Velocidad permitida/ N rpm	Agujero máximo del eje/ d1 milímetros	Agujero máximo del eje d milímetros	Longitud axial L milímetros	Entre longitud L1 milímetros	Dimensiones exteriores de la bandeja de frenado DD milímetros	Ancho de la bandeja de frenado LL milímetros	milímetros	D2milímetros	espacio C milímetros	espacio E milímetros	Peso (sin agujero ni disco) kilos	Carga de aceite (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

describir

Es un acoplamiento simple y rentable para aplicaciones de alto torque.

El acoplamiento de rejilla de resorte serpentino Jiangsu RSK combina la alta capacidad de torsión de los acoplamientos de engranajes con la flexibilidad de los acoplamientos elásticos, lo que lo convierte en una opción más simple e ideal entre los acoplamientos de servicio mediano a pesado. Su diseño de desmontaje rápido elimina por completo las dificultades de instalación y extracción, ofreciendo una solución de acoplamiento más económica y confiable.

La resistencia al impacto, la amortiguación de vibraciones y la adaptabilidad a cargas variables brindan una protección mejorada para el equipo.

Las superficies de los dientes del acoplamiento de rejilla de resorte serpentino RSK están compuestas de múltiples superficies curvas, que permiten que el área de contacto varíe según los cambios en la carga. Este diseño permite que el acoplamiento resista mejor los impactos de carga y las cargas variables, lo que garantiza una mayor seguridad durante el arranque o en condiciones de carga desiguales. Además, la transmisión flexible del resorte absorbe una cantidad significativa de fuerzas vibratorias. Su efecto amortiguador reduce las vibraciones de impacto en más de un 36%, lo que lo convierte en un verdadero filtro de golpes y vibraciones para sistemas de transmisión de potencia.

La instalación y extracción rápida ahorra tiempo y esfuerzo.

Con el objetivo de abordar las dificultades e ineficiencias en la instalación y desmontaje de acoplamientos, RSK ha desarrollado un nuevo acoplamiento de desmontaje rápido. Adopta una interfaz de superficie cónica y utiliza varios pernos de alta resistencia en la cara del extremo para aplicar fuerza, logrando efectos tanto de expansión como de conexión. Este diseño permite un ajuste con holgura durante la instalación y, al mismo tiempo, ofrece el rendimiento de un ajuste con interferencia, lo que ahorra más del 70 % del tiempo en comparación con los productos tradicionales con ajuste con interferencia.

Vida útil ultralarga.

El resorte cónico está fabricado con acero de aleación de alta resistencia y se somete a un estricto proceso de tratamiento térmico para lograr una rigidez y flexibilidad superiores. La superficie del resorte está pulida con chorro de arena con precisión para comprimir la estructura molecular de la capa superficial, lo que da como resultado una mayor resistencia al desgaste y una vida útil prolongada.

Estructura simple y fácil mantenimiento.

Bajos requisitos de instalación y amplia variedad de diseños.

El requisito de precisión de instalación para los acoplamientos de rejilla con resorte serpentino es menor que el de los acoplamientos generales. El resorte puede oscilar libremente dentro de las ranuras de los dientes del manguito de semiacoplamiento, lo que permite considerables desviaciones radiales, angulares y axiales entre los dos ejes. Mientras estas desviaciones permanezcan dentro de un cierto rango, no afectarán el rendimiento de la transmisión de energía, ni generarán ruido ni comprometerán la vida útil.
