Name: Acoplamiento de engranaje de tambor de anillo interior de nailon RSK-TGL excelente absorción de impactos
Rating: 5 (99 reviews)

Especificación

El acoplamiento de engranaje de tambor con anillo de engranaje interno de nailon RSK-TGL es un componente de conexión de transmisión liviano y silencioso. Su característica principal es el uso de un material de nailon de alta resistencia para formar el anillo dentado interno, que engrana con un manguito dentado externo en forma de tambor. Ofrece excelentes propiedades de absorción de impactos, amortiguación de vibraciones y aislamiento eléctrico, lo que lo hace adecuado para aplicaciones de transmisión de precisión con requisitos de torque pequeños a medianos, donde se necesita supresión de vibraciones y protección contra la corrosión eléctrica.

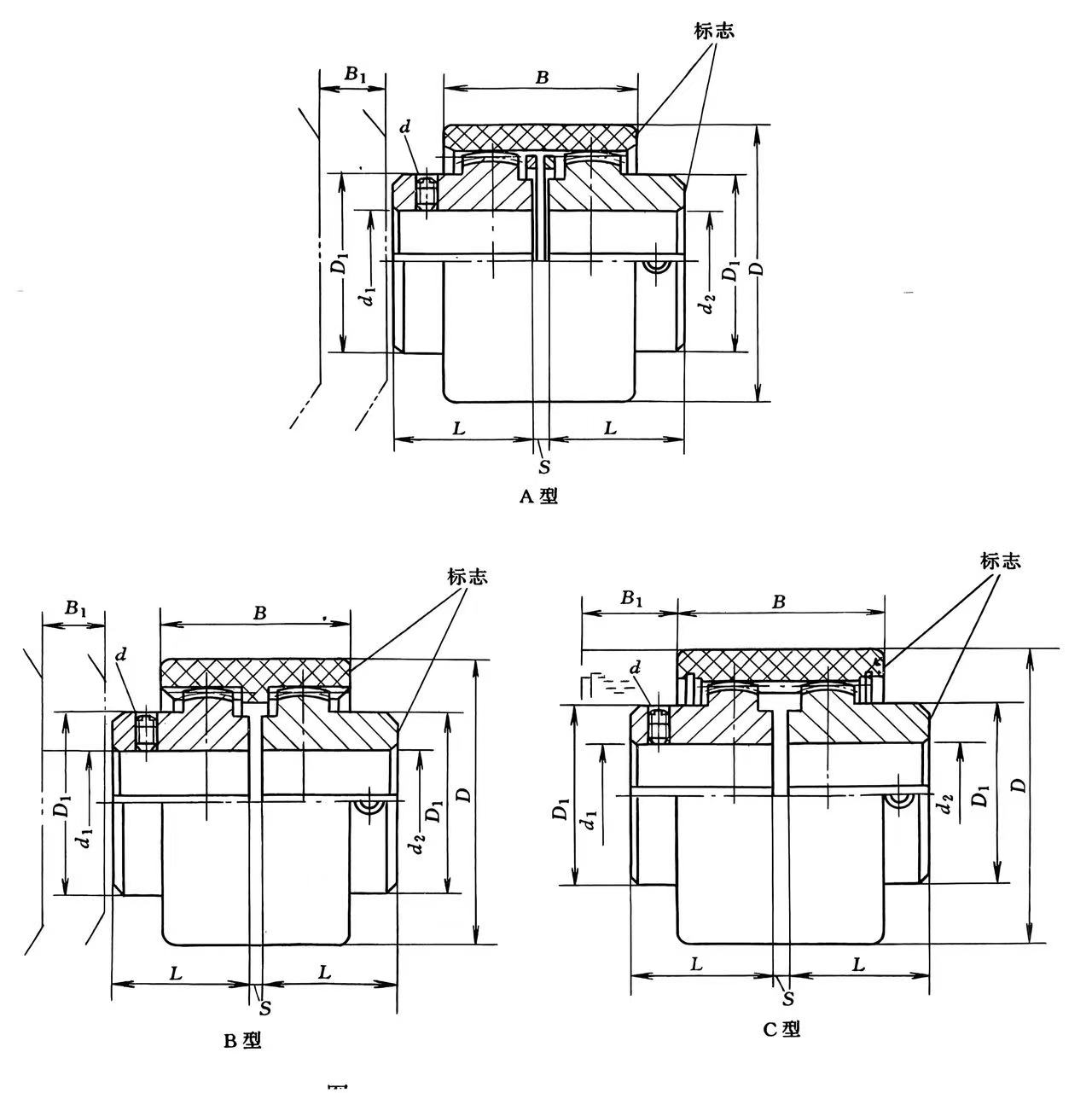

modelo	Par nominal /N·m	Rotación permitida Velocidad [n]	Diámetro del orificio del eje	Agujero del eje Longitud L	D			B				S	d	Peso		Momento de inercia I
					A, en forma de B	en forma de C		A, en forma de B	en forma de C	A, en forma de B	en forma de C
														en forma de a en forma de B	en forma de C	en forma de a en forma de B	en forma de C
TGLA1 TGLB1	10	10000	6、7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10、11	22
			12、14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16、18、19	30
			20、22、24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22、24	38
			25、28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22、24	38
			25、28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22、24	38
			25、28	44
			30、32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22、24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25、28	44
			30、32、35、38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25、28	44
			30、32、35、38	60
			40、42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25、28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30、32、35、38	60
			40、42、45、48、 50、55、56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30、32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40、42、45、48、 50、55、56	84
			60、63、65、70、 71、75	107
			80、85	132
TGLA11 TGLB11 TGLC11	1250	3000	40、42、45、48、 50、55、56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60、63、65、70、 71、75	107
			80、85、90、95	132
			100、110	167
TGLA12 TGLB12 TGLC12	2500	2120	50、55、56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60、63、65、70、 71、75	107
			80、85、90、95	132
			100、110、120、125	167

Descripción

Un acoplamiento de engranajes es un conector mecánico de alto torque para ejes no colineales, que utiliza dientes de engranajes internos/externos en manguitos para transmitir potencia mientras compensa la desalineación angular, radial y axial, lo que lo hace ideal para usos industriales pesados como acerías, bombas y transportadores donde la alta densidad de potencia y la confiabilidad son cruciales, aunque requiere lubricación y mantenimiento adecuados para su longevidad.

como funciona

Componentes: Dos cubos (con dientes de engranaje externos) se fijan a cada eje, conectados por manguitos (con dientes de engranaje internos).

Compensación de desalineación: los dientes del engranaje permiten movimiento y se flexionan para manejar la desalineación angular (de lado a lado), radial (desplazada) y axial (de extremo a extremo) entre ejes.

Transmisión de par: la alta superficie de contacto entre los dientes coronados del engranaje proporciona una transferencia de potencia eficiente y de alto par con una rigidez torsional excepcional.

Características y beneficios clave

Alto par: Capaz de manejar cargas de par muy alto.

Compacto: Ofrece una alta relación potencia-peso y se adapta a espacios reducidos.

Confiable: Proporciona una larga vida útil con una lubricación adecuada.

Versátil: Disponible en varias configuraciones (enganche simple/doble, mitades rígidas/flexibles) para diferentes necesidades.

Aplicaciones

Accionamientos de rodillos (industrias del acero y del papel)

Bombas, ventiladores, transportadores.

Equipos de generación de energía.

Mantenimiento

Requiere lubricación periódica (grasa) para proteger los dientes del engranaje.

La alineación adecuada durante la instalación es fundamental para la confiabilidad y la longevidad.
