Acoplamiento de engranaje coronado RSK-GIICL Tipo estrecho Excelente compensación de desalineación angular y radial

Contáctenos

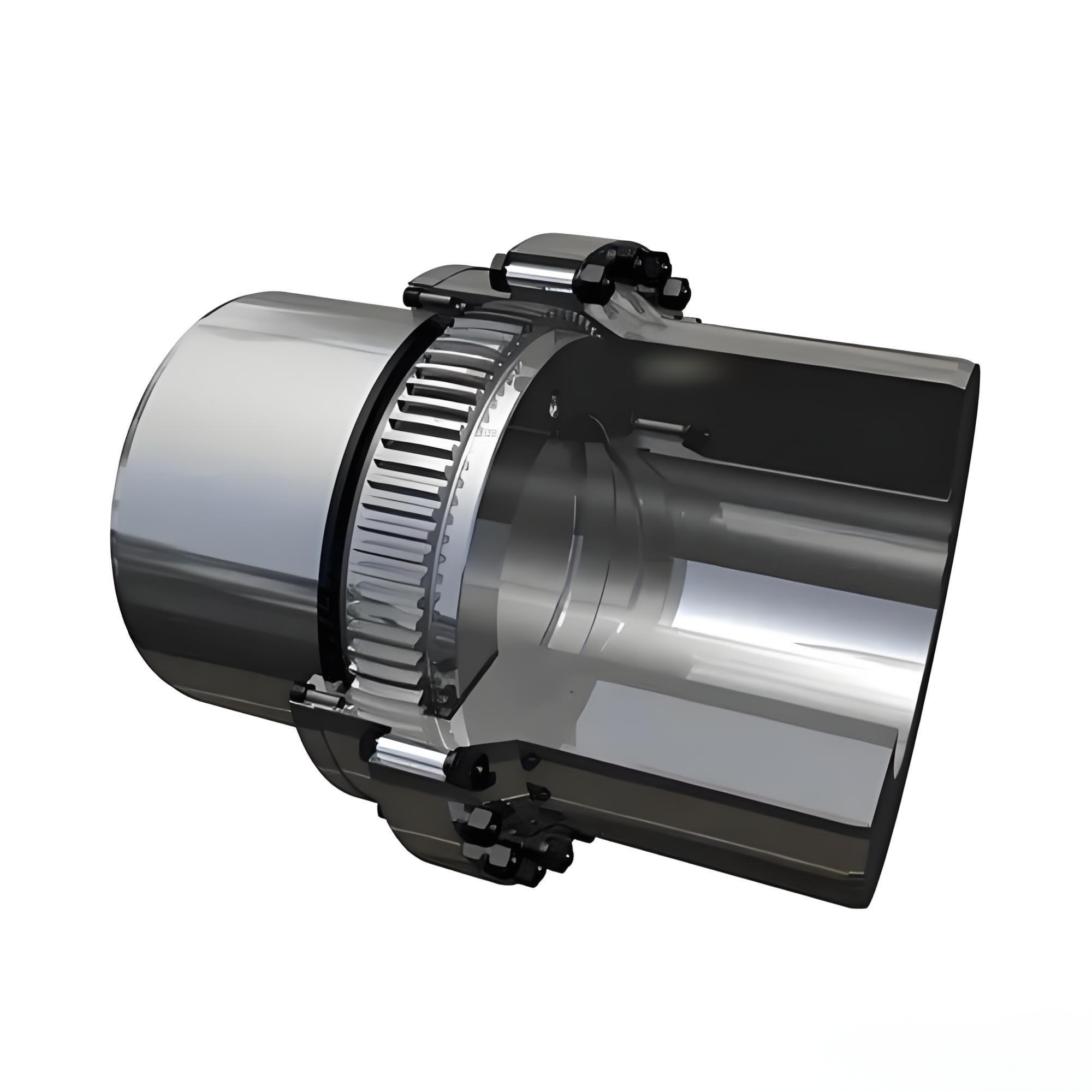

ANTV: Acoplamiento de engranaje de tambor RSK-GIICLZ Eje intermedio de tipo estrecho para aplicaciones de transmisión de potencia de carga pesada SIG: Sin artículo siguiente

Especificación
describir

Especificación

Excelente compensación de desalineación angular y radial

Alta capacidad de carga, bajo desgaste, larga vida útil

Alineación automática y capacidad de autocentrado

Estructura compacta, transmisión de alto par

Requiere lubricación y sellado

Alta confiabilidad, adecuada para condiciones difíciles

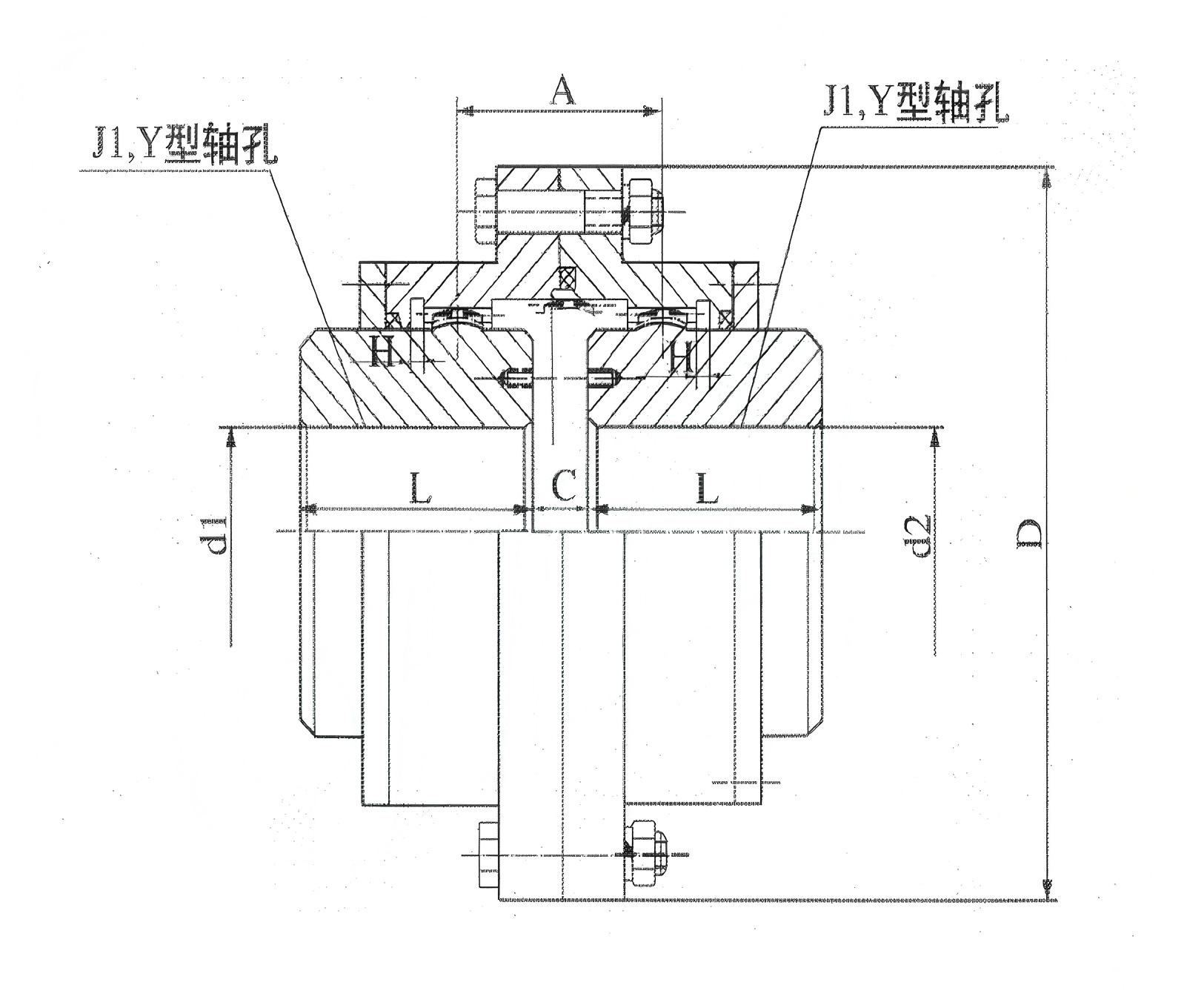

P/N	Par nominal Tn N.m	Longitud del agujero axial	Diámetro del agujero axial	D	A	C	H	Peso (kg)
		Y,J1	d1,d2
		L
GIICL1	355	38-82	14-35	103	36	8	2	5.1
GIICL2	630	38-112	16-45	115	42	8	2	6.2
GIICL3	1000	38-112	22-56	127	44	8	2	8.6
GIICL4	1600	60-142	38-65	149	49	8	2	14.5
GIICL5	2800	84-142	40-75	167	55	10	2.5	19.6
GIICL6	4500	84-172	45-90	187	56	10	2.5	31.2
GIICL7	6300	84-212	50-105	204	60	10	3.5	47.2
GIICL8	9000	84-212	55-115	230	67	10	3.5	47.2
GICL9	14000	107-252	60-135	256	69	12	3	95.8
GIICL10	20000	107-252	65-150	287	78	14	3.5	119
GIICL11	31500	107-302	70-175	325	81	14	3.5	189
GIICL12	15000	107-352	75-200	362	89	16	4	285
GIICL13	63000	202-352	150-225	412	98	18	4.5	360
GIICL14	100000	242-410	170-250	462	172	22	5.5	544
GIICL15	160000	282-470	190-285	512	182	22	5.5	786
GIICL16	224000	282-470	220-320	580	209	28	7	1027
GIICL17	315000	330-550	250-365	644	198	28	7	1532
GIICL18	450000	380-650	280-400	726	272	28	8	2278
GIICL19	630000	380-650	300-470	818	232	32	8	3026
GIICL20	900000	450-800	360-540	928	247	32	10.5	4430
GIICL21	1250000	540-800	400-600	1022	255	40	11.5	6152
GIICL22	1600000	540-800	450-680	1134	262	40	13	7738
GIICL23	2240000	680-800	500-770	1282	299	50	14.5	11553
GIICL24	3150000	680-900	560-880	1428	317	50	16.5	16615
GIICL25	4000000	900-1000	670-1040	1644	325	50	19	27797

describir

I. Ventajas principales (en comparación con los acoplamientos de engranajes rectos)

Excelente compensación de desalineación angular y radial

Diseño de cañón: los bordes exteriores de los dientes externos están mecanizados en forma esférica (de cañón), lo que proporciona un mayor juego.
Efecto: Permite que los dientes internos y externos engranen en ángulos más grandes y se adapta a ciertos desplazamientos radiales. Normalmente, la compensación angular puede alcanzar 1°30′ y la compensación radial es significativamente mejor que los acoplamientos de engranajes rectos. Ésta es su ventaja más fundamental.

Alta capacidad de carga, bajo desgaste, larga vida útil

Contacto con la superficie: cuando están desalineados, los dientes cilíndricos mantienen el contacto con la superficie, evitando la carga en los bordes y la concentración de tensión comunes en los dientes rectos.
Distribución efectiva de la carga: la carga se distribuye de manera más uniforme a lo largo del ancho del diente, lo que reduce la presión por unidad de área.
Efecto: Aumenta considerablemente la capacidad de carga del acoplamiento y la resistencia a los golpes, al tiempo que reduce el desgaste y prolonga la vida útil.

Alineación automática y capacidad de autocentrado

El engranaje esférico característico de los dientes cilíndricos proporciona un grado de "autoadaptabilidad". Puede ajustarse automáticamente para desalineaciones menores causadas por errores de instalación o asentamiento de cimientos, protegiendo los cojinetes de los equipos conectados.

II. Características estructurales y otras

Estructura compacta, transmisión de alto par

Para el mismo tamaño, los acoplamientos de engranajes cilíndricos pueden transmitir un par más alto, ofreciendo una alta eficiencia volumétrica.

Requiere lubricación y sellado

Lubricación: como acoplamiento móvil rígido, las superficies de sus dientes requieren una buena lubricación (normalmente aceite o grasa) para minimizar el desgaste y la generación de calor.
Sellado: el equipo estándar incluye sellos como juntas tóricas o sellos de labio para evitar fugas de lubricante y la entrada de contaminantes externos. La confiabilidad del sello impacta directamente en la vida útil del acoplamiento.

Alta confiabilidad, adecuada para condiciones difíciles

Debido a su durabilidad, los acoplamientos tipo GIICL se utilizan ampliamente en aplicaciones que implican operación continua, cargas pesadas, velocidades medias a altas y ligera desalineación. Los ejemplos incluyen: laminadores metalúrgicos, maquinaria minera, equipos de elevación pesados, sistemas de propulsión marina y generadores.
