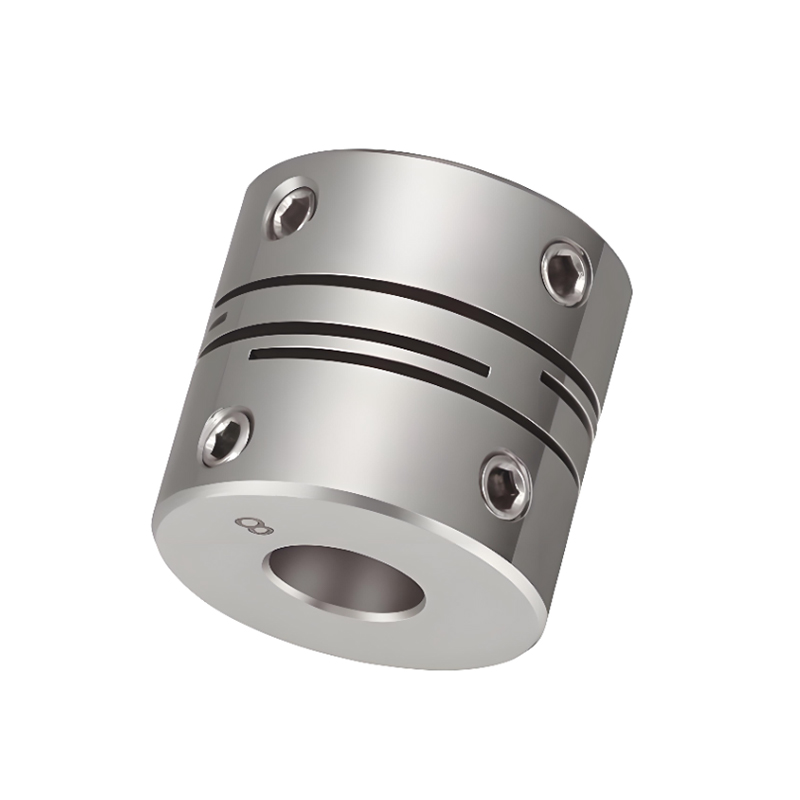

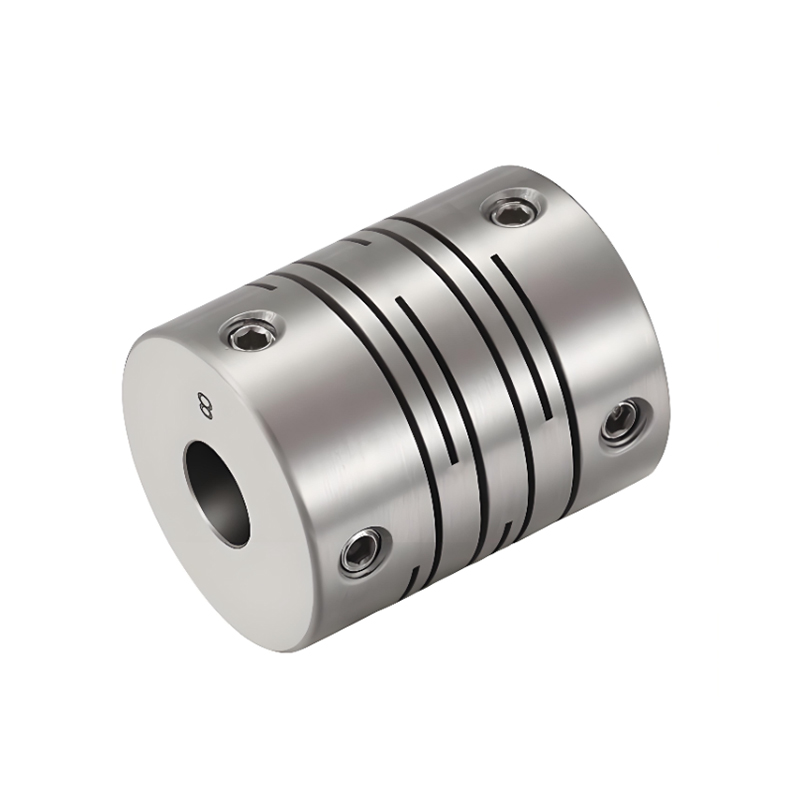

Tipo de tornillo de posicionamiento del acoplamiento del eje de línea paralela de acero inoxidable de alta rigidez RSK-CPPG

Tipo de tornillo de posicionamiento del acoplamiento del eje de línea paralela de acero inoxidable de alta rigidez RSK-CPPG

Contáctenos
  • Especificación
  • describir
Especificación

>Estructura integrada, con acero inoxidable 304.

>El material de acero inoxidable tiene resistencia a la corrosión.

>La conexión sin espacios entre el eje y el manguito del eje es adecuada para rotación hacia adelante y hacia atrás

>Para codificador/motor paso a paso

>Método de apriete del tornillo de posicionamiento

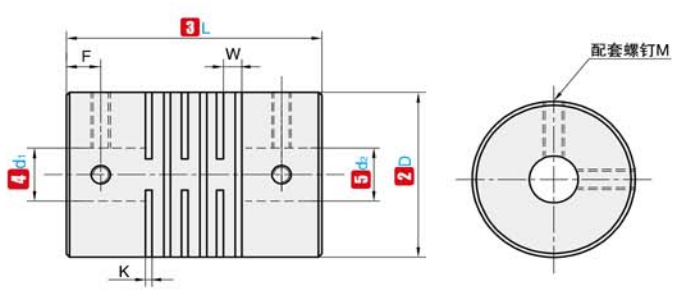

Nombre del código

D

L

Diámetro interior estándar (mm)

K

W

F

M

Par de apriete (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M5

5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Nota: Los orificios internos en ambos extremos del acoplamiento se pueden combinar libremente con los diámetros internos mínimo y máximo. Los tamaños de diámetro interior marcados en la tabla son solo de referencia. El diámetro del orificio requerido por el cliente también es solo de referencia. Para el diámetro de agujero requerido por el cliente, por favor consúltenos.

Nombre del código

D

L

Par nominal (N.m)

Permitir sesgo (mm)

Permitir inclinación (∠°)

Permitir desviación axial (mm)

Permitir RPM

Rigidez torsional estática (N.m/rad)

Momento de inercia (Nm)

Peso (gramos)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2.8x10 -5

25

19

20

4

0.05

0.5

±0,10

24000

270

6.2x10 -5

40

24

25

6

0.05

0.5

±0,10

24000

790

2.0x10 -5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5.2x10 -5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1.1x10 -4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2.3x10 -4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4.3x10 -4

365

Nota: El par de inercia y los parámetros técnicos anteriores se miden según el estándar de apertura máxima. El valor de par máximo nominal está relacionado con la durabilidad del propio acoplamiento. Cuanto mayor sea el diámetro exterior, mayor será la fuerza y ​​cuanto menor sea el diámetro exterior, mayor será la velocidad permitida.
