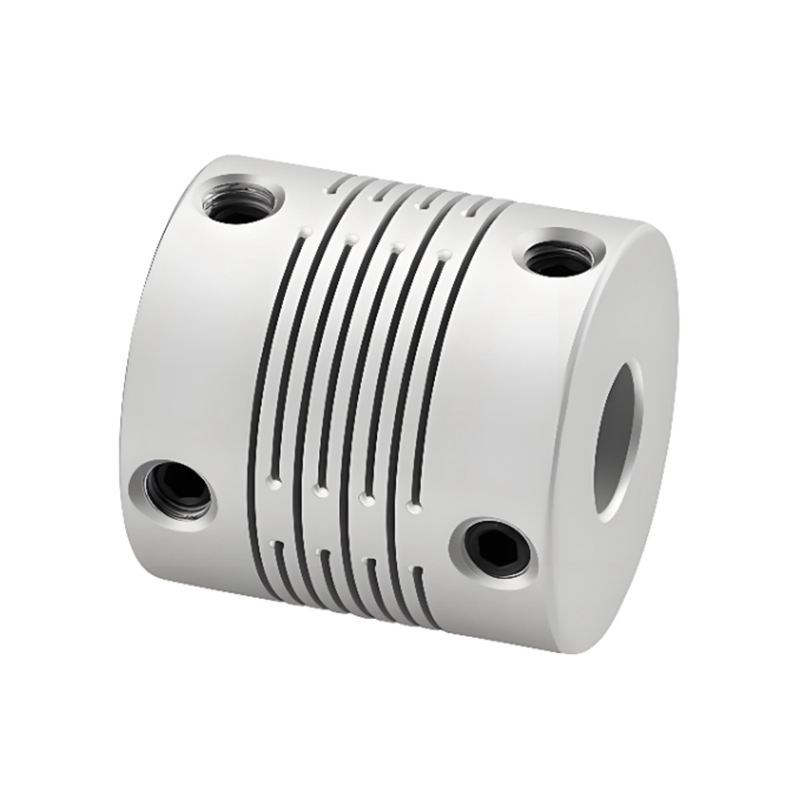

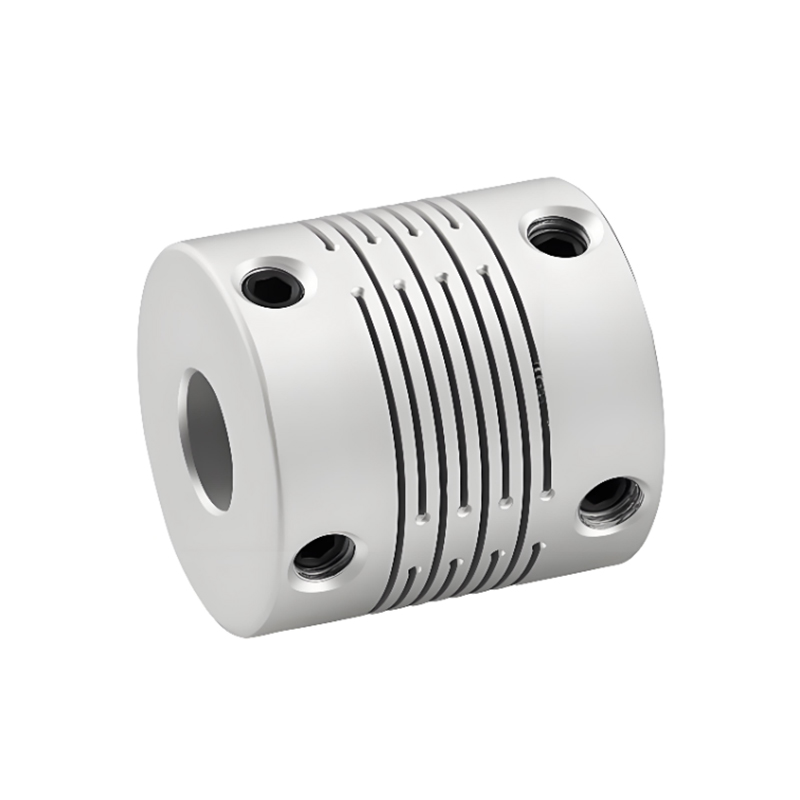

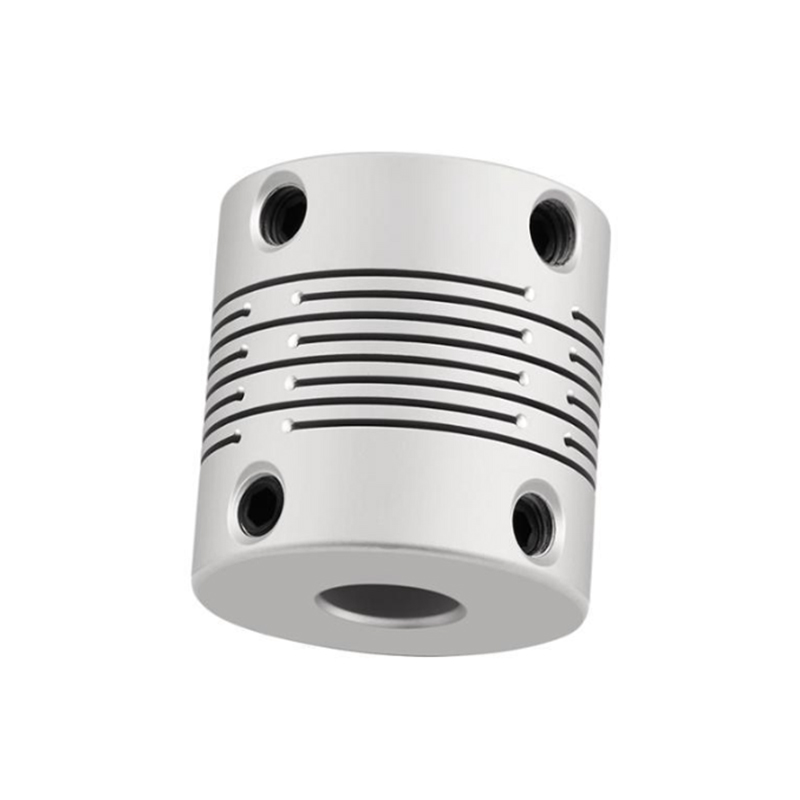

Tornillo de posicionamiento de acoplamiento de eje de viga paralela de aleación de aluminio de alta rigidez RSK-CPP

Tornillo de posicionamiento de acoplamiento de eje de viga paralela de aleación de aluminio de alta rigidez RSK-CPP

Contáctenos
  • Especificación
  • describir
Especificación

> Estructura integrada, uso general de material de aleación de aluminio de alta resistencia.

> La elasticidad compensa las desviaciones radiales, angulares y axiales.

> Conexión de eje y axial sin espacios, adecuada para rotación hacia adelante y hacia atrás

>Comúnmente utilizado en servomotor paso a paso.

>Método de apriete del tornillo de posicionamiento

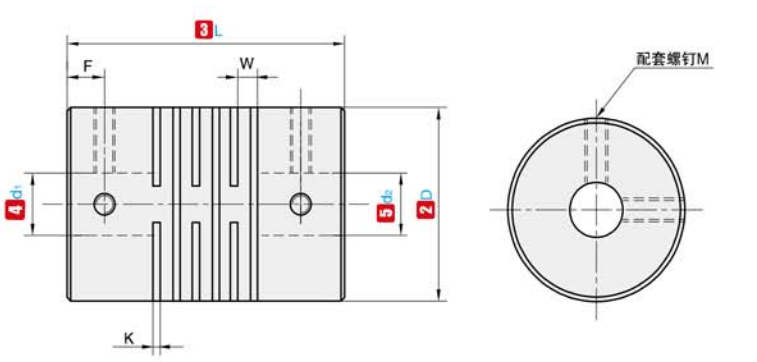

Nombre del código

D

L

Diámetro interior estándar (mm)

K

W

F

M

RSK-CPP

16

17.5

3  4  5  6

0.55

1.18

3.0

M3

19

20

3  4  5  6  6,35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

5.1

M5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.0

M5

Nombre del código

D

L

Par nominal (N.m)

Permitir sesgo (mm)

Permitir inclinación (∠°)

Permitir desviación axial (mm)

Permitir RPM

Rigidez torsional estática (N.m/rad)

Momento de inercia (Nm)

Peso (gramos)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2.8x10 -7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6.2x10 -7

10

24

25

2.2

0.05

0.5

±0,10

16000

790

2.0x10 -6

22

29

30

3

0.05

0.5

±0,10

13000

1400

5.2x10 -6

40

34

35

4.5

0.05

0.5

±0,10

11000

2200

1.1x10 -5

64

Nota: El par de inercia y los parámetros técnicos anteriores se miden según el estándar de apertura máxima. El valor de par máximo nominal está relacionado con la durabilidad del propio acoplamiento. Cuanto mayor sea el diámetro exterior, mayor será la fuerza y ​​cuanto menor sea el diámetro exterior, mayor será la velocidad permitida.
