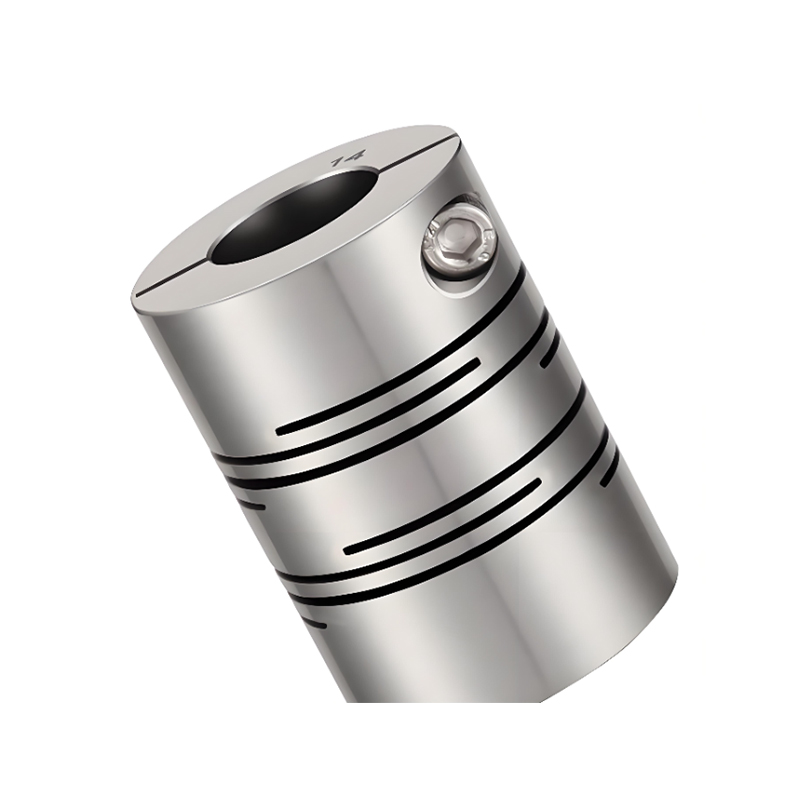

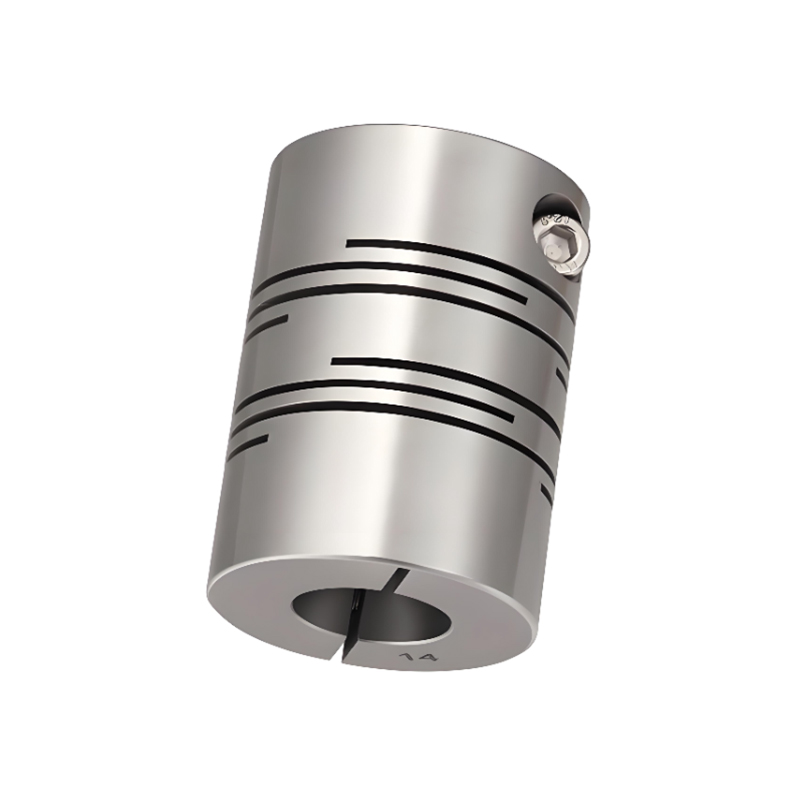

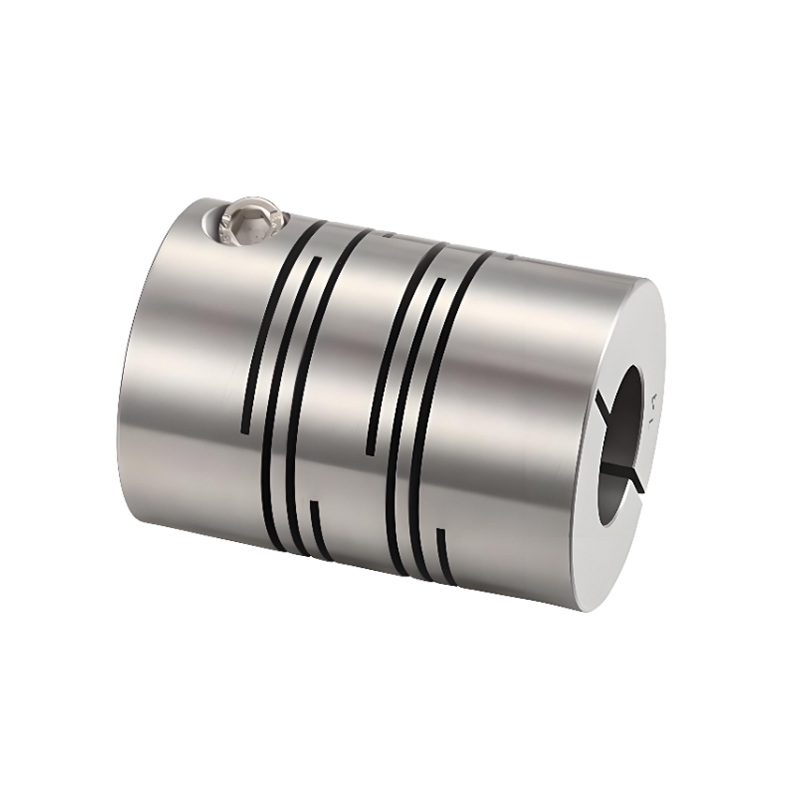

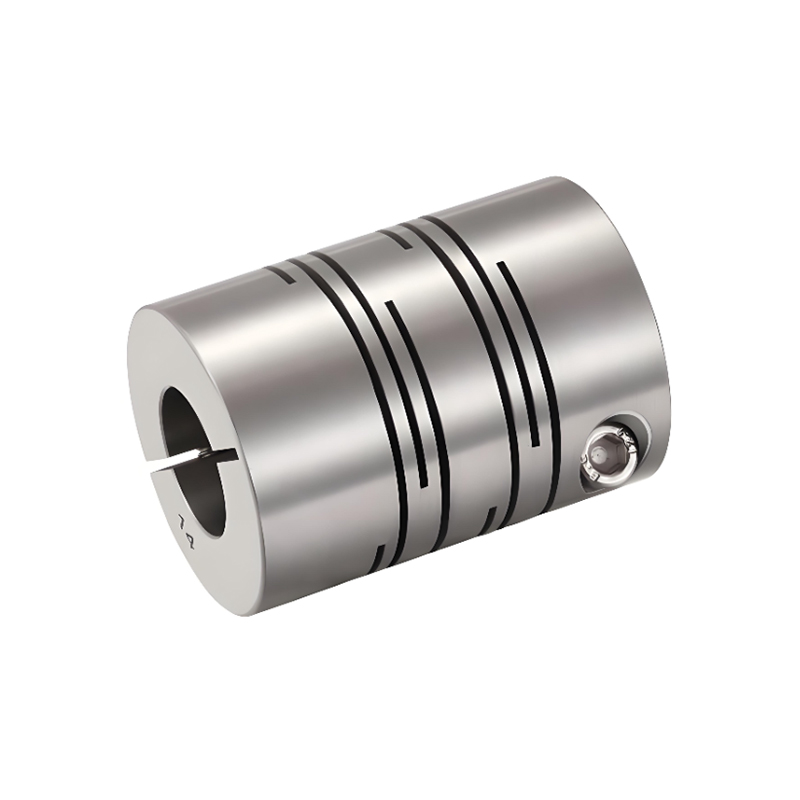

RSK-CPPCG Tipo de abrazadera de acoplamiento de eje de línea paralela de acero inoxidable de alta resistencia

RSK-CPPCG Tipo de abrazadera de acoplamiento de eje de línea paralela de acero inoxidable de alta resistencia

Contáctenos
  • Especificación
  • describir
Especificación

>Estructura integrada, con acero inoxidable 304.

>El coloide puede absorber vibraciones, desalineaciones angulares y paralelas y juego axial del eje.

> Juego cero, adecuado para marcha atrás hacia adelante

>Para codificador/motor paso a paso

>Tipo de abrazadera

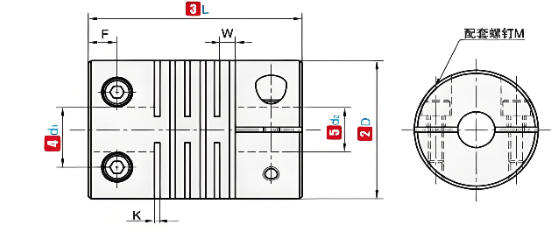

Nombre del código

D

L

Diámetro interior estándar (mm)

K

W

F

M

Par de apriete (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2.5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2.5

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12  12,7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Nota: Los orificios internos en ambos extremos del acoplamiento se pueden combinar libremente con los diámetros internos mínimo y máximo. Los tamaños de diámetro interior marcados en la tabla son solo de referencia. El diámetro del orificio requerido por el cliente también es solo de referencia. Para el diámetro de agujero requerido por el cliente, por favor consúltenos.

Nombre del código

D

L

Par nominal (N.m)

Permitir sesgo (mm)

Permitir inclinación (∠°)

Permitir desviación axial (mm)

Permitir RPM

Rigidez torsional estática (N.m/rad)

Momento de inercia (Nm)

Peso (gramos)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2.8x10 -5

21

19

20

4

0.05

0.5

±0,10

8000

270

6.2x10 -5

33

24

25

6

0.05

0.5

±0,10

6200

790

2.0x10 -5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5.2x10 -5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1.1x10 -4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2.3x10 -4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4.3x10 -4

358

Nota: El par de inercia y los parámetros técnicos anteriores se miden según el estándar de apertura máxima. El valor de par máximo nominal está relacionado con la durabilidad del propio acoplamiento. Cuanto mayor sea el diámetro exterior, mayor será la fuerza y ​​cuanto menor sea el diámetro exterior, mayor será la velocidad permitida.
