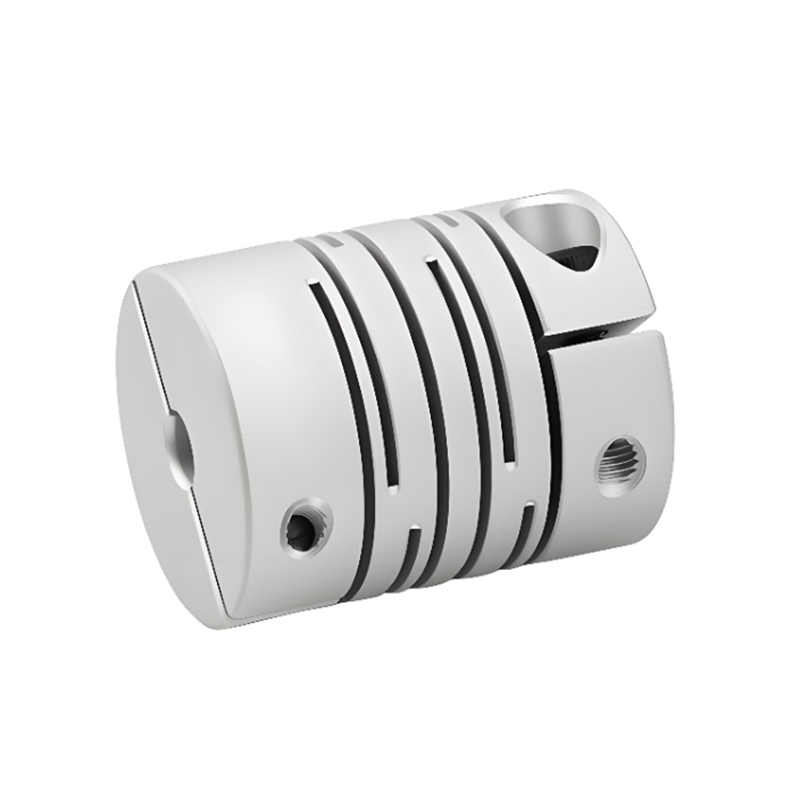

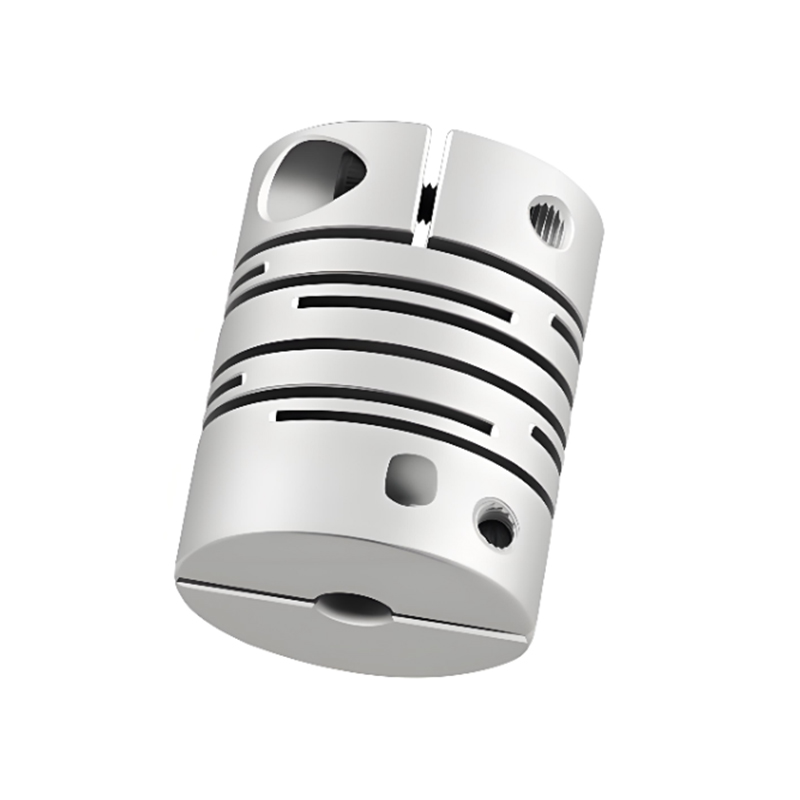

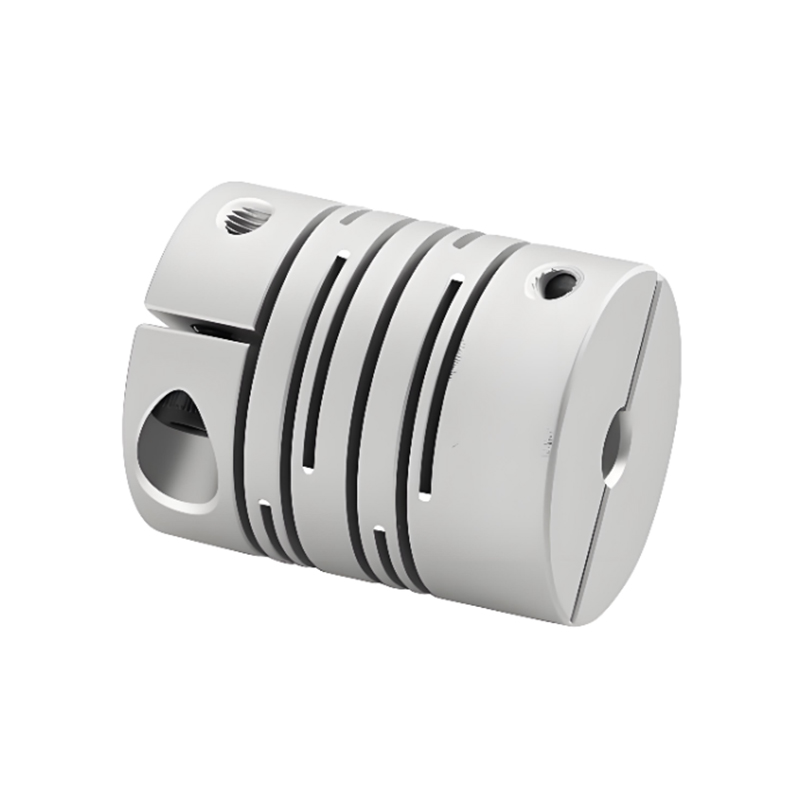

Tipo de abrazadera de acoplamiento de eje de viga paralela de aleación de aluminio de alta resistencia RSK-CPIC

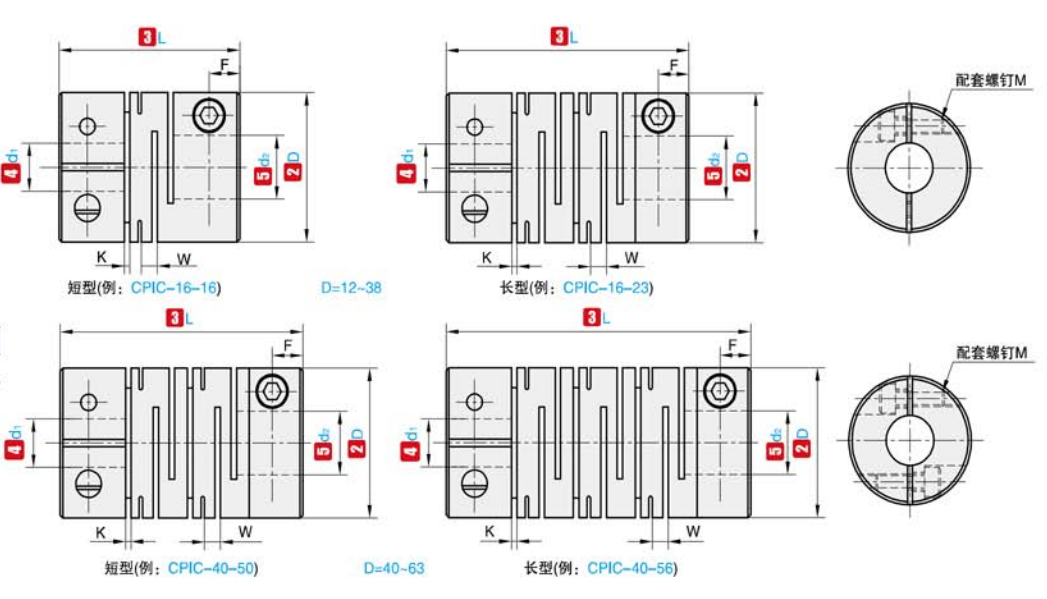

nombre en clave

D

L

Diámetro interior estándar (mm)

E

F

H

M

Par de apriete (N.m)

RSK-CPIC

12

18.5

2  3  4  5  6

0.55

1.3

2.5

M2.5

0.8

16

18

3  4  5  6  6,35

0.55

1.4

3.18

M2.5

0.8

16

23

3  4  5  6  6,35

0.55

1.4

3.18

M2.5

0.8

20

20

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M2.5

0.8

20

26

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

6.6

M4

2.5

40

56

8            10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Nota: Los orificios internos en ambos extremos del acoplamiento se pueden combinar libremente con los diámetros internos mínimo y máximo. Los tamaños de diámetro interior marcados en la tabla son solo de referencia. El diámetro del orificio requerido por el cliente también es solo de referencia. Para el diámetro de agujero requerido por el cliente, por favor consúltenos.

Nombre del código

D

L

Par nominal (N.m)

Permitir sesgo (mm)

Permitir inclinación (∠°)

Permitir desviación axial (mm)

Permitir RPM

Rigidez torsional estática (N.m/rad)

Momento de inercia (Nm)

Peso (gramos)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7.6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2.4x10 ^-7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3.4x10 ^-7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8.8x10 ^-6

14

20

26

1

0.1

1.5

±0,20

7600

100

9.1x10 ^-6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2.3x10 ^-6

26

25

31

2

0.15

1.5

±0,20

6100

165

2.6x10 ^-6

29

32

32

4

0.15

1.5

±0,20

5000

228

8.8x10 ^-6

56

32

41

4

0.15

1.5

±0,20

5000

228

9.7x10 ^-6

65

40

56

8

0.2

1.5

±0,20

5800

340

3.3x10 ^-5

142

Nota: El par de inercia y los parámetros técnicos anteriores se miden según el estándar de apertura máxima. El valor de par máximo nominal está relacionado con la durabilidad del propio acoplamiento. Cuanto mayor sea el diámetro exterior, mayor será la fuerza y ​​cuanto menor sea el diámetro exterior, mayor será la velocidad permitida.
