Especificación

El acoplamiento de engranajes de manguito intermedio es un componente de accionamiento mecánico de alto rendimiento diseñado específicamente para sistemas de transmisión complejos que requieren compensación de grandes desplazamientos y largas distancias. Su característica principal es la incorporación de un manguito intermedio desmontable entre dos acoplamientos de engranajes en forma de tambor, que combina una transmisión de potencia rígida con capacidades de ajuste flexibles. Es adecuado para aplicaciones industriales de servicio pesado que exigen una alta tolerancia a las imprecisiones de la instalación y requieren la absorción de múltiples desviaciones.

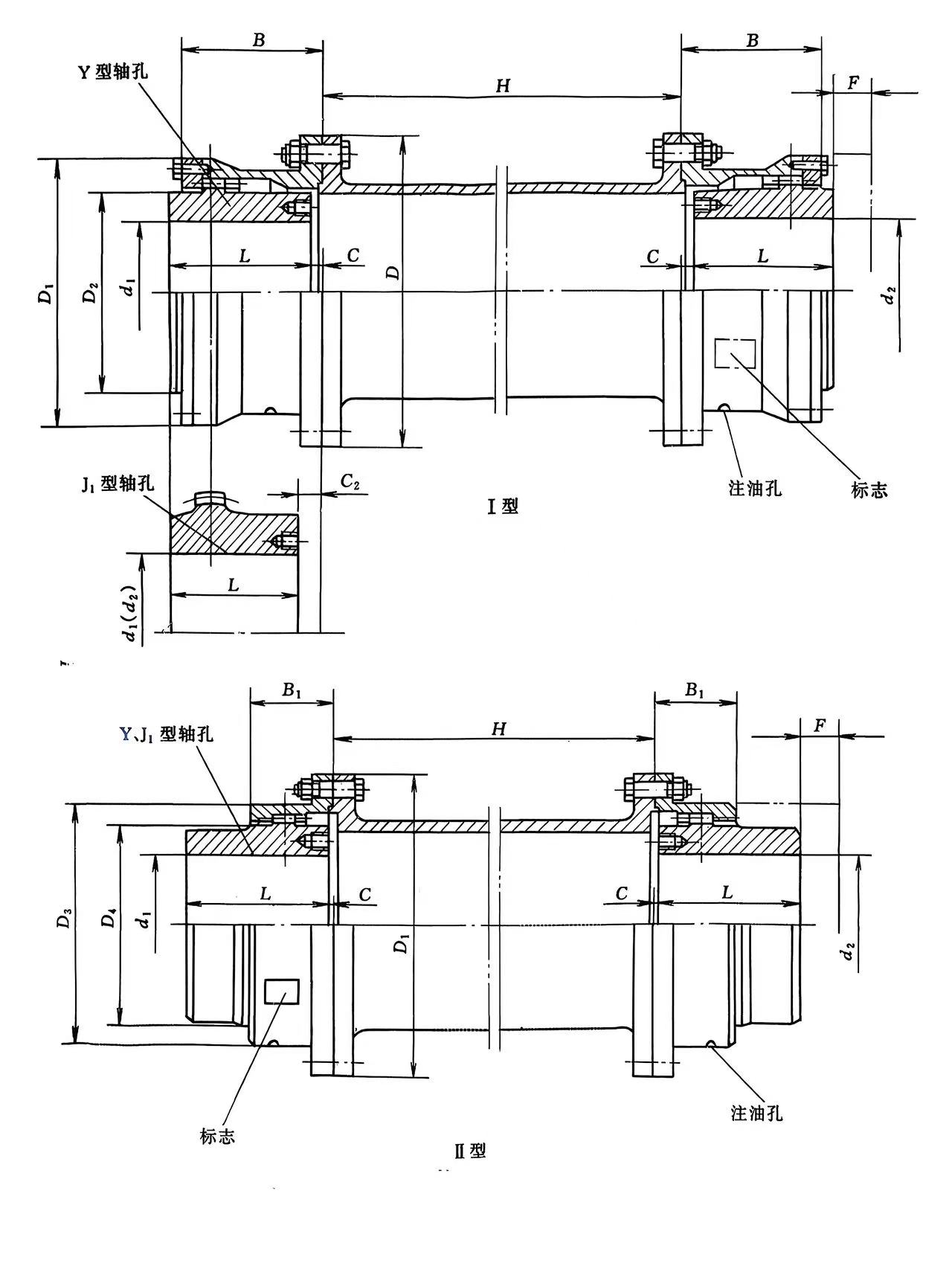

modelo	Par nominal Tn/N.m	Diámetro del agujero del eje d1\d2	Longitud del orificio del eje L		D	D1	D2	D3	D4	B	B1	F	hmin	C		C2	peso m/kg		momento de inercia I/kg.m2		Dosificación de grasa lubricante /ml
			Y	J1										I	II		I	II	I	II	I	II
WGT1	710	12,14	32	--	122	115	98	88	60	58	50	30	75	30	--	--	5.66	4.86	0.008	0.0063	0.085	0.04
		16,18,19	42											20	14
		20,22,24	52											10	4
		25,28	62	44										3	3	18
		30,32,35,38	82	60												12
		40,42	112	84												12
WGT2	1250	22,24	52	--	150	145	118	108	77	68	52	30	80	20	4	--	9.78	7.48	0.0021	0.016	0.09	0.06
		25,28	62											10	3
		30,32,35,38	82	60										3		16
		40,42,45,48,50,55,56	112	84
WGT3	2500	22,24	52	--	170	165	140	125	90	80	54	30	80	33	7	--	16.7	12.2	0.047	0.033	0.17	0.1
		25,28	62											23	3
		30,32,35,38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107
WGT4	4500	30,32,35,38	82	--	200	195	160	145	112	90	58	30	100	13	3	--	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
WGT5	7100	30,32,35,38	82	--	225	215	180	168	128	100	63	30	100	23	3	--	35	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80,85,90	172	132
WGT6	10000	32,35,38	82	--	245	230	200	185	145	112	67	30	100	35	5	--	51.6	38	0.295	0.213	0.4	0.29
		40,42,45,48,50,55,56	112											5
		60,63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
WGT7	14000	32,35,38	82	--	272	265	230	210	160	122	74	30	120	45	5	--	68.6	45	0.53	0.35	0.6	0.44
		40,42,45,48,50,55,56	112											15
		60,63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100,110	212	167
WGT8	20000	55,56	112	--	290	272	245	225	176	136	81	30	120	29	5	--	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80,85,90,95	172	132												20
		100,110	212	167
WGT9	25000	65,70,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80,85,90,95	172	132												28
		100,110,120,125	212	167
		130,140	252	202
WGT10	40000	75	142	--	355	340	300	280	225	165	98	30	155	28	5	--	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132										5		38
		100,110,120,125	212	167												28
		130.140.150	252	202
		160	302	242
WGT11	56000	85,90,95	172	--	412	385	345	325	256	180	112	40	175	15	8	--	216.6	169.6	3.71	3.71	1.6	1.23
		100,110,120,125	212	167										8		32
		130.140.150	252	202
		160.170.180	302	242
WGT12	80000	120,125	212	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	6.43	2.6	1.9
		130.140.150	252	202												32
		160.170.180	302	242
		190.200	352	282
WGT13	112000	140.150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	10.58	3.3	2.4
		160.170.180	302	242												32
		190.200,220	352	282
WGT14	160000	160.170.180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190.200,220	352	282
		240.250.260	410	330												10
WGT15	224000	160.170.180	302	242	580	--	488	--	400	280	--	50	240	10	--	43	684.5	--	25.25	--	5	--
		190.200,220	352	282												32
		240.250.260	410	330												10
		280	470	380
WGT16	280000	180	302	242	650	--	560	--	440	300	--	50	240	12	--	63	948.2	--	43.7	--	7	--
		190.200,220	352	282												32
		240.250.260	410	330												12
		280.300	470	380
WGT17	355000	200,220	352	282	690	--	600	--	460	325	--	50	280	12	--	48	1059	--	57.37	--	8	--
		240.250.260	410	330												12
		280.300,320	470	380
WGT18	450000	220	352	282	750	--	650	--	510	350	--	60	280	12	--	73	1399	--	59.37	--	10	--
		240.250.260	410	330												12
		280.300,320	470	380
		340.360	550	450
WGT19	560000	240.250.260	410	330	775	--	690	--	535	372	--	60	350	12	--	12	1544	--	110.2	--	11	--
		280.300,320	470	380
		340.360,380	550	450
WGT20	710000	260	410	330	825	--	730	--	580	392.5	--	60	350	14	--	14	2099	--	166.1	--	13	--
		280.300,320	470	380
		340.360,380	550	450
		400	650	540
WGT21	800000	280.300,320	470	380	925	--	825	--	620	405	--	60	350	14	--	14	2482	--	242.7	--	20	--
		340.360,380	550	450
		400.420.440	650	540
WGT22	900000	320	470	380	950	--	850	--	665	410	--	60	400	14	--	14	2797	--	299.2	--	26	--
		340.360,380	550	450
		400.420.440,450,460,480,500	650	540
WGT23	1000000	380	550	450	1030	--	900	--	710	440	--	60	400	14	--	14	3183	--	388.8	--	29	--
		400.420.440,450,460,480,500	650	540
WGT24	1250000	380	550	450	1060	--	925	--	730	450	--	70	400	16	--	16	3801	--	482	--	32	--
		400.420.440,450,460,480,500	650	540
		520	800	680

describir

Un acoplamiento de engranajes es un conector mecánico de alto torque para ejes no colineales, que utiliza dientes de engranajes internos/externos en manguitos para transmitir potencia mientras compensa la desalineación angular, radial y axial, lo que lo hace ideal para usos industriales pesados como acerías, bombas y transportadores donde la alta densidad de potencia y la confiabilidad son cruciales, aunque requiere lubricación y mantenimiento adecuados para su longevidad.

como funciona

Componentes: Dos cubos (con dientes de engranaje externos) se unen a cada eje, conectados por manguitos (con dientes de engranaje internos).

Compensación de desalineación: los dientes del engranaje permiten movimiento y se flexionan para manejar la desalineación angular (de lado a lado), radial (desplazada) y axial (de extremo a extremo) entre ejes.

Transmisión de par: la alta superficie de contacto entre los dientes coronados del engranaje proporciona una transferencia de potencia eficiente y de alto par con una rigidez torsional excepcional.

Características y beneficios clave

Alto par: Capaz de manejar cargas de par muy alto.

Compacto: Ofrece una alta relación potencia-peso y se adapta a espacios reducidos.

Confiable: Proporciona una larga vida útil con una lubricación adecuada.

Versátil: Disponible en varias configuraciones (enganche simple/doble, mitades rígidas/flexibles) para diferentes necesidades.

Aplicaciones

Accionamientos de rodillos (industrias del acero y del papel)

Bombas, ventiladores, transportadores.

Equipos de generación de energía.

Mantenimiento

Requiere lubricación periódica (grasa) para proteger los dientes del engranaje.

La alineación adecuada durante la instalación es fundamental para la confiabilidad y la longevidad.
