Name: Tornillo de posicionamiento de acoplamientos de fuelle de acero inoxidable con buena resistencia a la corrosión RSK-CPRG
Rating: 5 (99 reviews)

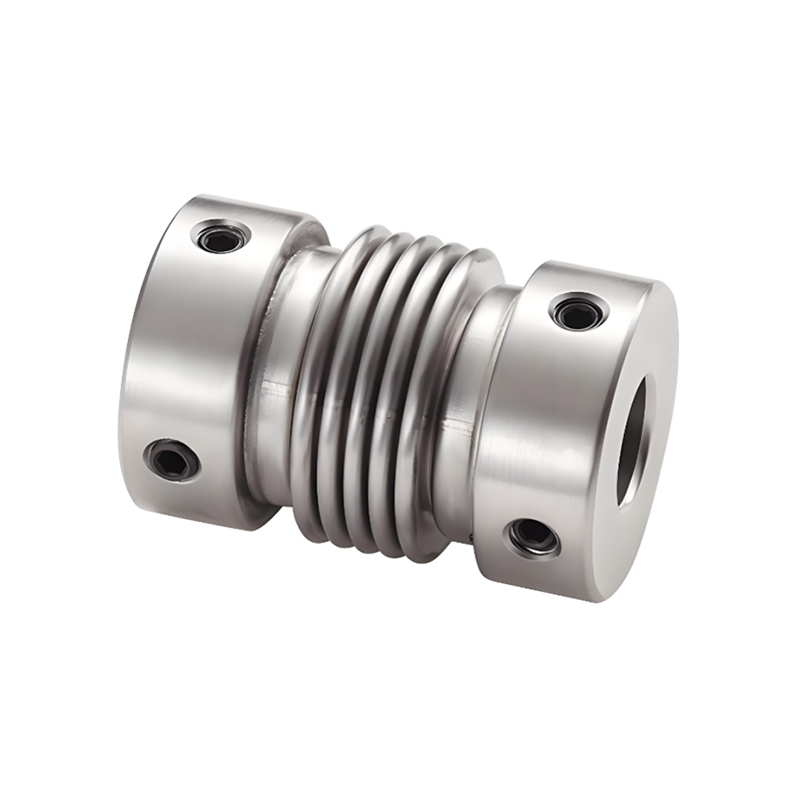

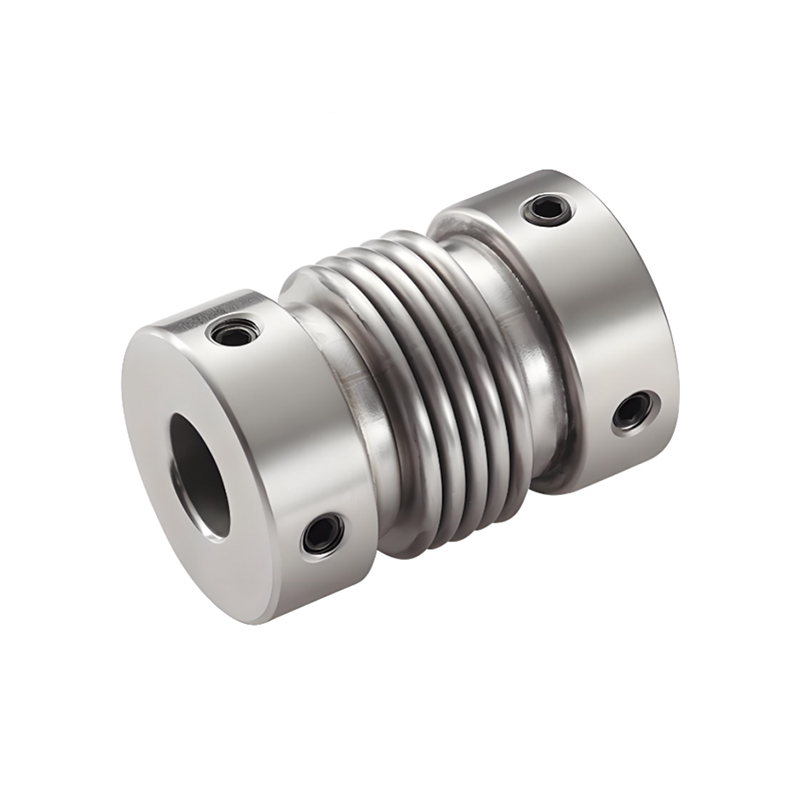

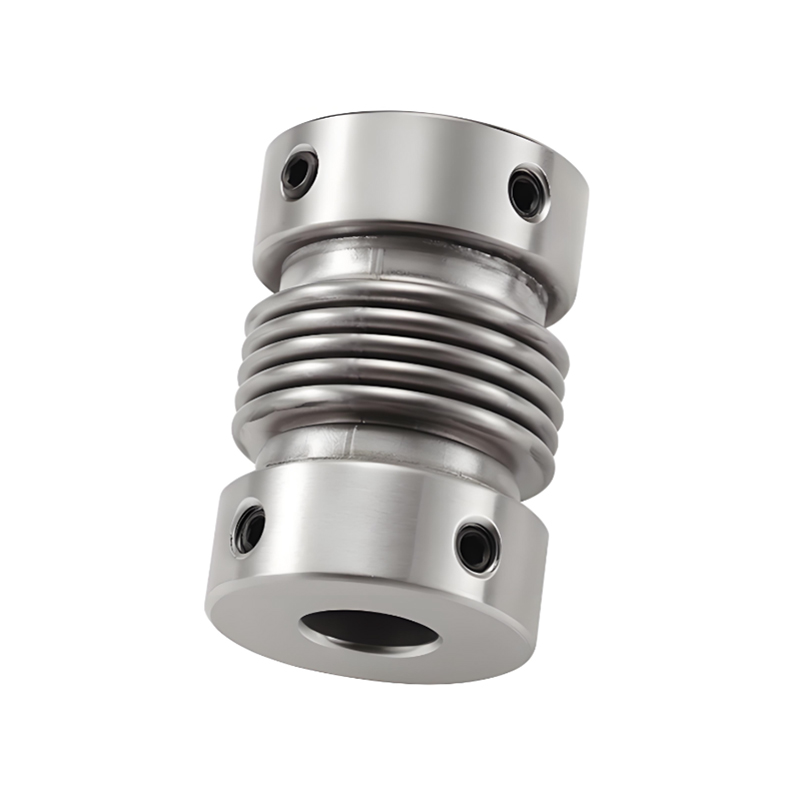

Tornillo de posicionamiento de acoplamientos de fuelle de acero inoxidable con buena resistencia a la corrosión RSK-CPRG

Contáctenos

Especificación

>El conjunto está fabricado en acero inoxidable, con excelente resistencia a la corrosión.

>Soldadura láser entre el fuelle y el manguito del eje, holgura de rotación cero, adecuada para avance y retroceso

>La estructura de fuelle compensa más eficazmente las desviaciones radiales, angulares y axiales

>Método de apriete del tornillo de posicionamiento

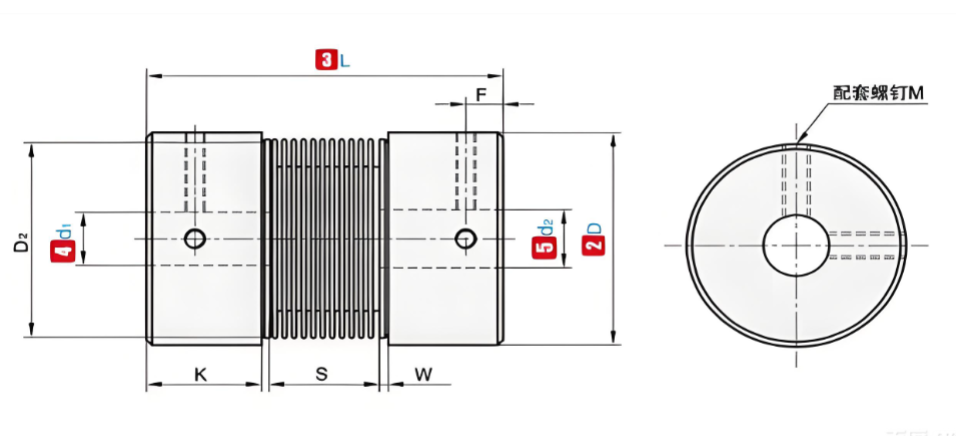

P/N	ΦD	L	Diámetro interior estándar (mm)	K	W	S	D₂	F	M	Par de apriete (N.m)
RSK-CPRG	16	27	4-5-6-6.35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6.35-7-8-9-9.525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6.35-7-8-9-9.525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6.35-7-8-9-9.525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12.7-14-15	8	4	18	27.2	4.5	M5	5
Nota: Los orificios internos en ambos extremos del acoplamiento se pueden combinar libremente con los diámetros internos mínimo y máximo. Los tamaños de diámetro interior marcados en la tabla son solo de referencia. El diámetro del orificio requerido por el cliente también es solo de referencia. Para el diámetro de agujero requerido por el cliente, por favor consúltenos.

P/N	ΦD	L	Par nominal (N.m)	Permitir sesgo (mm)	Permitir inclinación (∠°)	Permitir desviación axial (mm)	Permitir RPM	Rigidez torsional estática (N.m/rad)	Momento de inercia (Nm)	Peso (gramos)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7.9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2.0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6.2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1.3	11000	330	6.7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1.3	10000	490	2.0X10⁻⁵	128
Nota: El par de inercia y los parámetros técnicos anteriores se miden según el estándar de apertura máxima. El valor de par máximo nominal está relacionado con la durabilidad del propio acoplamiento. Cuanto mayor sea el diámetro exterior, mayor será la fuerza y cuanto menor sea el diámetro exterior, mayor será la velocidad permitida.

Descripción

El acoplamiento se compone principalmente de dos cubos de acero inoxidable de alta resistencia y un fuelle de acero inoxidable de pared delgada en el centro. La estructura única de fuelle no solo puede compensar eficazmente las desviaciones radiales, angulares y axiales entre los dos ejes, asegurando una transmisión de potencia suave y precisa cuando hay un error de instalación o un desplazamiento del eje durante la operación del equipo, sino que también absorbe la vibración, reduce el ruido de operación del equipo y extiende la vida útil general.

En términos de material, se selecciona acero inoxidable de alta calidad para otorgar al acoplamiento excelentes propiedades de resistencia al aceite y a la corrosión, sin temor a todo tipo de erosión por aceites y medios químicos, y es adecuado para el procesamiento de alimentos, la industria química, la farmacéutica y otras industrias con requisitos extremadamente altos de higiene y resistencia a la corrosión. El diseño de sellado especial bloquea aún más la entrada de impurezas externas y garantiza el funcionamiento estable de la estructura interna de precisión.

Tiene las características de ausencia de espacios y alta sensibilidad, puede transmitir torque con precisión, fuerte rigidez torsional, características de rotación consistentes en sentido horario y antihorario, alta precisión de transmisión y puede cumplir con los requisitos de operación de equipos de alta precisión. Existen varios métodos de instalación, incluido el tipo de fijación con tornillo superior, el tipo de fijación con abrazadera y el tipo de fijación con manguito de expansión, que son convenientes para que los usuarios elijan de manera flexible de acuerdo con las condiciones de trabajo reales, y la instalación es simple y rápida. La característica sin mantenimiento reduce en gran medida los costos de operación y mantenimiento del equipo y mejora la eficiencia de la producción. Ya sea una máquina herramienta CNC de alta precisión o una línea de producción automatizada con requisitos de estabilidad extremadamente altos, este acoplamiento puede demostrar un rendimiento excelente y brindar una sólida garantía para el funcionamiento estable del equipo.
