RSK Acoplamientos de rejilla Instrucciones de instalación

El desempeño de la acoplamiento Depende en gran medida de cómo lo instale y mantenga. Los acoplamientos de rejilla están diseñados para funcionar en posición horizontal o vertical sin modificaciones.

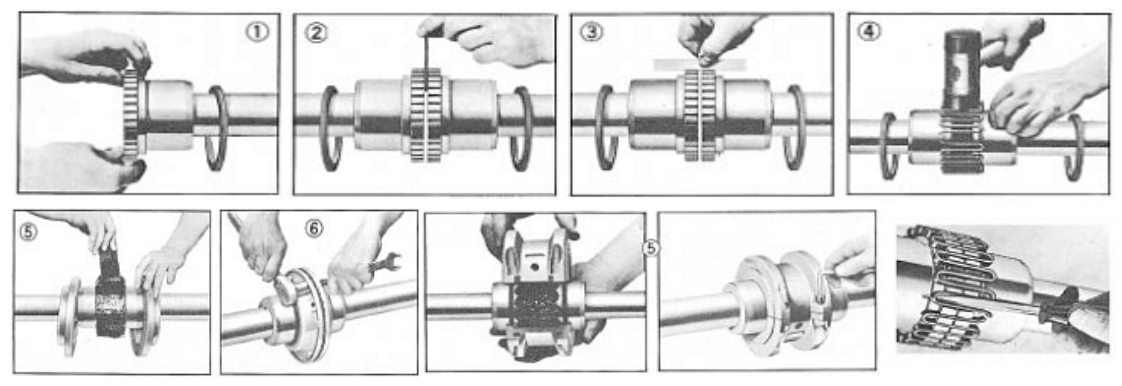

1.Montar sellos y bujes
Limpie todas las piezas metálicas con disolvente no inflamable y revise los cubos, ejes y chaveteros en busca de rebabas. Cubra ligeramente los sellos con grasa y colóquelos en los ejes, antes de montar los cubos. Monte los cubos en sus respectivos ejes de modo que la cara del cubo quede al ras con el extremo de sus ejes, a menos que se indique lo contrario. Apriete los tornillos cuando estén incluidos.

2.Gap y alineación angular

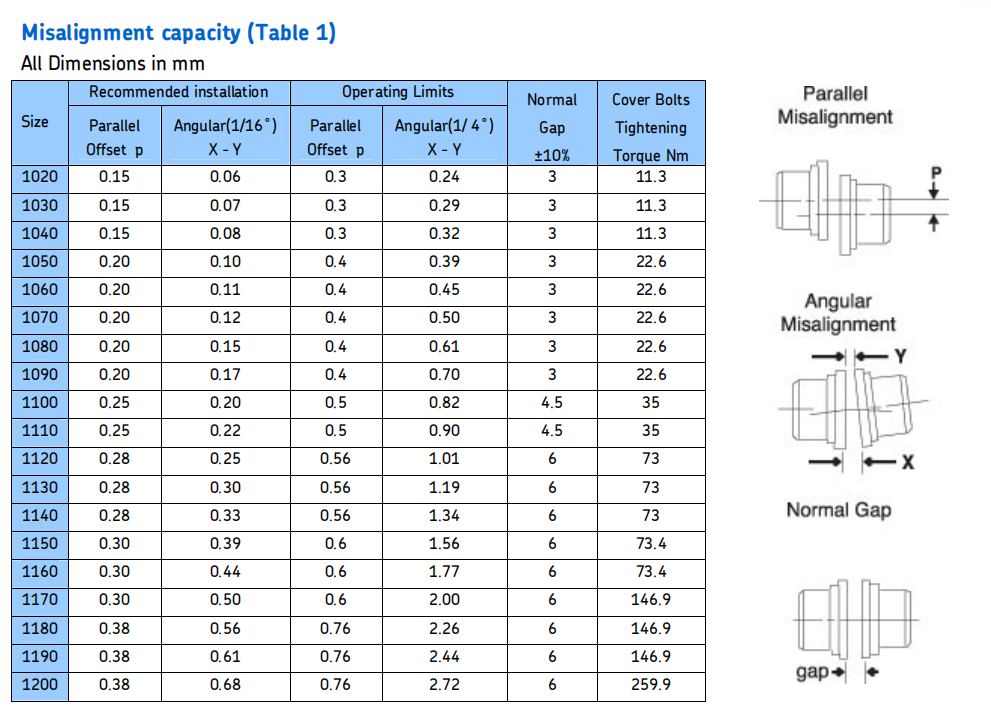

Usando una barra espaciadora de igual espesor que el espacio especificado en la Tabla 1. Inserte la barra como se muestra en la figura a la misma profundidad a intervalos de 90° y mida el espacio libre entre la barra y la cara del cubo con palpadores. La diferencia entre las medidas mínima y máxima no debe exceder los límites angulares especificados en la Tabla 1.

3.Alineación compensada
Alinee de modo que una regla descanse directamente (o dentro de los límites especificados en la Tabla 2) en ambos cubos y también a intervalos de 90°. El espacio libre no debe exceder los límites de instalaciones con desplazamiento paralelo especificados en la Tabla 1. Apriete todos los pernos de base y repita los pasos 2 y 3. Realinee el acoplamiento si es necesario.

4. Insertar cuadrícula
Rellene los espacios y las ranuras con el lubricante especificado antes de insertar la rejilla. Fije la rejilla en la misma dirección; esto asegurará el contacto correcto de la rejilla con el pasador no giratorio en las mitades de la cubierta. Extienda ligeramente la rejilla para que pase sobre los dientes del acoplamiento y asiente con un mazo suave.

5. Empaque con grasa y ensamble las cubiertas
Llene los espacios entre y alrededor de la rejilla con la mayor cantidad de lubricante posible y limpie el exceso al ras de la parte superior de la rejilla. Coloque los sellos en los cubos para alinearlos con las ranuras de la cubierta. Coloque las juntas en la brida de la mitad inferior de la cubierta y ensamble las cubiertas de manera que las marcas coincidentes queden en el mismo lado. Empuje las juntas hasta que se detengan contra los sellos y asegure las mitades de la cubierta con sujetadores, apriételas al par especificado en la tabla. Asegúrese de que las juntas permanezcan en su posición durante el ajuste de los sujetadores.
