Instrucciones de instalación del acoplamiento de engranajes

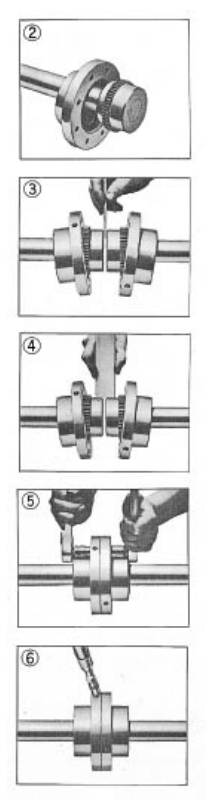

1. Montaje de manguitos, sellos y cubos con bridas

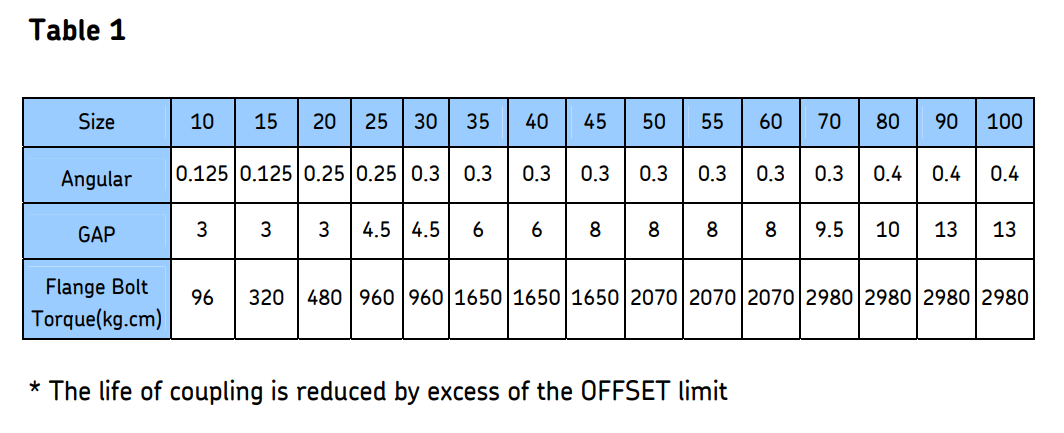

Limpiar todas las piezas. Engrase los dientes coronados del engranaje y la junta tórica. Coloque la junta tórica en los ejes. Coloque los manguitos embridados con anillos de sellado en los ejes y monte los cubos en sus respectivos ejes. Selle los chaveteros para evitar fugas. Inserte los tornillos de fijación y apriételos. Coloque el equipo aproximadamente alineado con el espacio del cubo como se muestra en la Tabla 1.

2. Espacio y alineación angular

Utilice una barra espaciadora de igual espesor que el espacio especificado en la Tabla 1. Inserte la barra a la misma profundidad a intervalos de 90° y mida el espacio libre entre la barra y la cara del cubo con palpadores.

3. Alineación compensada

Alinee el eje con una barra recta, revisando cada 90°, consultando la Tabla 1. Verifique con palpadores. Asegúrese con un comparador de cuadrante de no exceder el límite de compensación.

4. Ensamble el acoplamiento

Insertar la junta entre las bridas y apretar los pernos, posicionando el orificio de lubricación a 90°. Apriete los sujetadores al par especificado en la Tabla 1.

5. Talla grande (más de talla 70)

Instale el acoplamiento como arriba. Retire todos los tapones de lubricante y coloque la grasa recomendada en el acoplamiento hasta que el exceso fluya a través de un orificio de lubricación abierto, luego tape. Llene la grasa hasta que se desborde en el orificio opuesto abierto.
